Adresse

Hirschwang 108, 2651 Reichenau an der Rax, Österreich

Architektur

baukult ZT GmbH

Mitarbeit Architektur baukult ZT GmbH

BSc Kerstin Pluch / Visualisierung
BSc Janine Hochrieser / Polier,- u. Detailplanung
DIin Andrea Lagler / Detailplanung
BSc Sylvia Messerklinger / Detailplanung
Günter Lagler / Ausschreibung, Örtliche Bauaufsicht

Bauherrschaft

Helmut Frank

Tragwerksplanung / Holzbau

Meinhart + Partner

Tragwerksplanung / Betonstatik

Klotzmann ZT GmbH

Kunst am Bau

Eva Gruber, TU Wien

Mitarbeit Kunst am Bau TU Wien

Norbert Trolf

Bauphysik

Alpine-Energie GmbH

Haustechnik

TB Graf

Vermessung

GEOMATRIX- IBF DI Faustmann KEG

Funktion

Sport, Freizeit und Erholung

Planung

2011

Fertigstellung

2012

Bruttogeschossfläche

847 m²

Nutzfläche

664 m²

Bebaute Fläche

322 m²

Nachhaltigkeit

Aufgrund der Insellage am Schneeberg, in 1.250 Metern Seehöhe wird das gesamte Gebäudeüber erneuerbare Energieträger versorgt und ist bei mittlerer Belegung energieautark.
Niederschlagswässer/Trinkwasserversorgung:
Sämtliche Niederschlagswässer werden über das Dach gesammelt und über einen Filter gereinigt in die Regenwasserzisternen (Tiefenspeicher) mit einem Fassungsvermögen von 50 Kubikmetern eingeleitet. Mittels UV-Anlage und ein Aktivkohlefilter wird das gesammelte Wasser vor Verwendung in Trinkwasserqualität aufbereitet.
Abwässer/Fäkalabwässer:
Die Lage inmitten des Wiener Quellschutzgebietes stellt erhöhte Anforderungen an die Abwasserentsorgung. Alle Abwässer mussten daher in eine flüssigkeitsdichte, doppelwandige Senkgrube mit 30 Kubikmeter eingeleitet werden. Eine permanente Füllstandsmessung meldet rechtzeitig bevor die Füllstandsmenge erreicht ist. Die Entleerung erfolgt durch die Magistratsabteilung 31
Heizung:
Wie zu Großmutters Zeiten dient ein Festbrennstoffherd in der Küche, mit einer Leistung von 25 Kilowattstunden, zum Kochen und Heizen. An besonders kalten Tagen dient ein Kaminofen (14 Kilowatt) in der Gaststube als zusätzliche Wärmequelle, zum Trocknen der Kleider und manchmal auch nur als Stimmungsmacher für lauschige Abendrunden. Die Kombination von Küchenherd, Kaminofen, hochwärmegedämmter Hülle und der solaren Energiegewinne über die zahlreichen Dachflächenfenster ermöglichtes es, in den Schlafbereichen auf eine zusätzliche Wärmequelle zu verzichten.
Warmwasseraufbereitung:
Für die Aufbereitung des Warmwassers stehen zwei Pufferspeicher mit einem Fassungsvermögen von jeweils 1.500 Litern zur Verfügung. Diese werden von der 15 Quadratmeter großen Solaranlage am Süddach des Gebäudes gespeist. Zusätzliche Wärmegewinne ergeben sich aus der Abwärme des Küchenherdes, der ebenfalls den Pufferspeicher im Keller versorgt, von wo aus die Verteilung in das Heizsystem erfolgt.
Anmerkung: Aufgrund der vorhandenen solaren Wärmegewinne und der gut gedämmten Gebäudehülle wurde auf den Einbau des vorinstallierten Heizkessels im Keller verzichtet. Das wirkte sich nicht nur positiv auf das knapp bemessene Baubudget aus, sondern spart auch Betriebskosten.
Photovoltaikanlage:

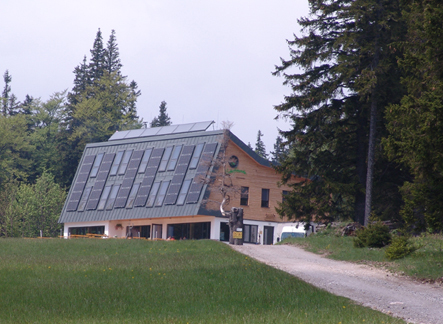

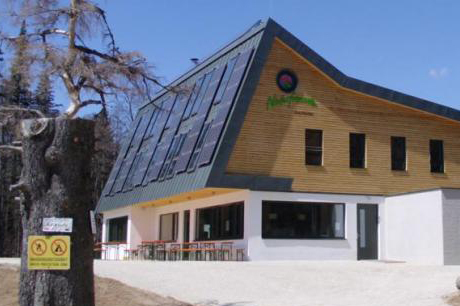

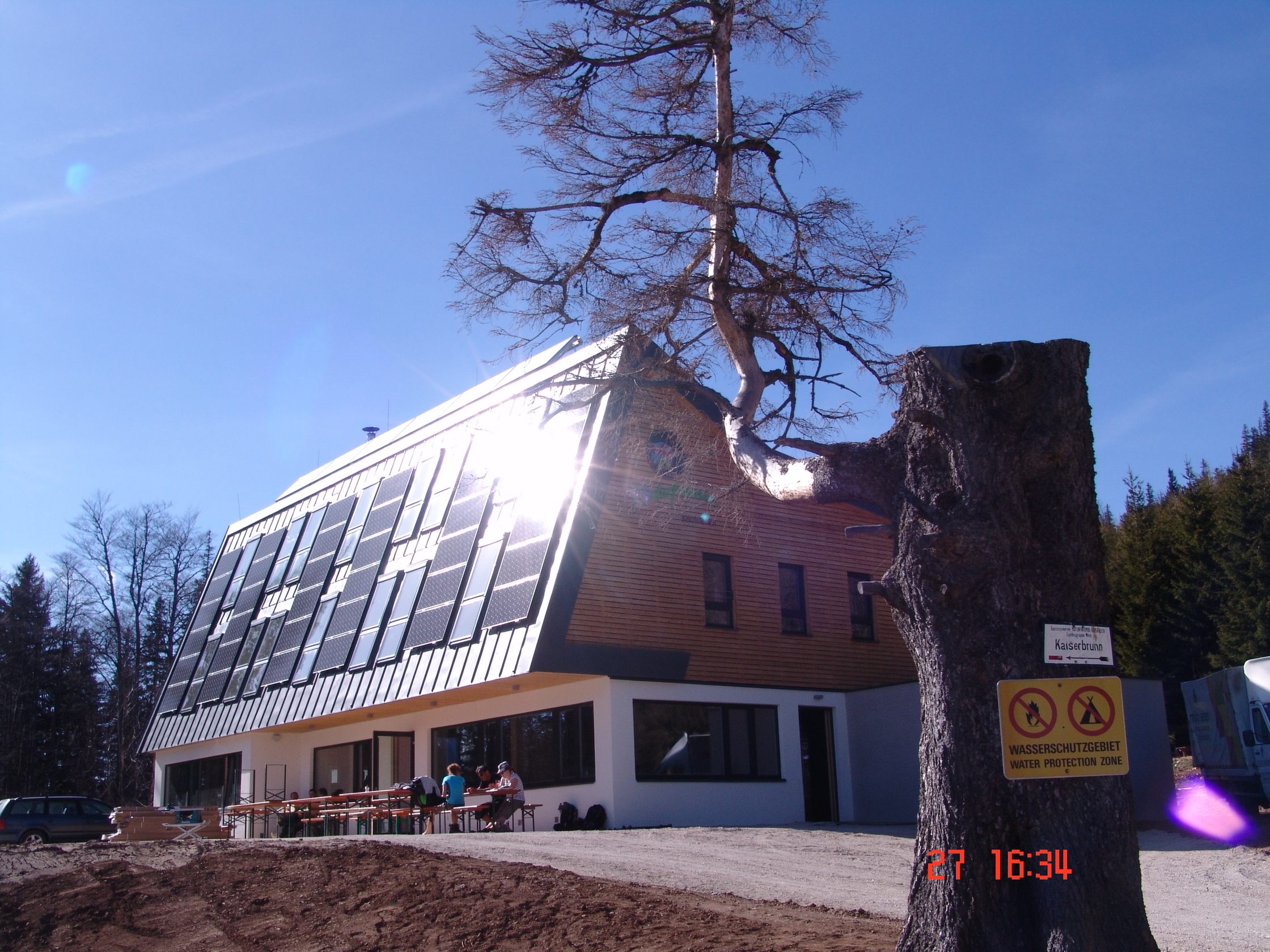

Zur Stromversorgung wurde eine Photovoltaikanlage mit einer Leistung von 9,15 Kilowattpeak in die Südfassade integriert. Das Lastenmanagement erledigen Inselwechselrichter, die Energiespeicherung erfolgt durch umweltfreundliche Gel-Batterien mit einer Leistung von 48 V/1000 Ah.
Dieselaggregat:
Zur Abdeckung von Leistungsspitzen bei sonntäglichem Hochbetrieb steht für die Stromgewinnung ein Dieselaggregat mit 20 kVa Dauerleistung zur Verfügung. Anm.: Die Verwendung von Biodiesel ist in 1.250 Meter Seehöhe nicht möglich. (Ausflocken)

Ausführende Firmen

Baumeister- u. Zimmererarbeiten
Schmid Bauunternehmung-Holzbau GmbH
http://www.schmid-baugruppe.at
Herr Ing. Bmst. Hartl Norbert
Leitung Holzbau Herr Zmst. Robert Aicher
Leitung Betonbau/Hochbau Herr Bmst. Andreas Preuner

in Kooperation mit den Firmen:
Statik Holzbau Meinhart + Partner ZTges.m.b.H.
http://www.meinhart.com
Herr DI Christian Meinhart

Statik Betonbau Klotzmann Statik
http://www.klotzmann.at
Herr DI Bernhard Klotzmann

Brandschutztechn. Abnahme Holzforschung Austria
http://www.holzforschung.at
Herr DI. Dr. Martin Teibinger



Dichtheitsprüfung Senkgrube WDL GmbH
http://www.wdl.at
Herr Ing. Christoph Zachbauer

Holzfertigteile Mayr-Melnhof Kaufmann Holding GmbH
http://www.mm-kaufmann.com
Herr DI Troppmann Bernd

Betonfertigteile Franz Oberndorfer GmbH & Co KG
http://www.oberndorfer.at
Herr Gerhard Binder

Betonfertigteile Josef LEHNER e. U.
http://www.lehner-beton.at
Herr Bmst. Josef Lehner

Betonschneidearbeiten DIMAS Betonbohr-u.säged.Ges.m.b.H
http://www.dimas.co.at
Herr Johannes Hulatsch

Trockenbauarbeiten Lico Isolierbau Ges.m.b.H
http://www.lico.or.at
Herr Josef Lichtenegger

HKLS-Arbeiten HEIKO Installation Heinz Kopp GmbH
http://www.heiko.at
Herr Heinz Kopp

in Kooperation mit den Firmen:
Solar-Anlage SOLARFOCUS GmbH
http://www.solarfocus.at
Herr Helmut Samwald

Solare Steuerung SMA Solar Technology AG
http://www.sma.de

Elektro-Arbeiten ROTH
Handel & Bauhandwerkerservice GmbH
http://www.roth-online.at
Herr Konrad Günther

Dieselaggregat-Anlage Atlas Copco Österreich
http://www.atlascopco.at
Herr Dara Moin Ansar

Dachfenster/Dachspots/Lichtuppeln baustoffwagner Fachhandel GmbH
http://www.baustoffwagner.at
Herr Stefan Vecsera
Spenglerarbeiten Spenglerei Pollross
http://spenglerei-pollross.at
Herr Engelbert Pollross

in Kooperation mit der Firma:
Blitzschutzanlage Blitzschutz Heilmeier GmbH
http://www.heilmeier.at/
Herr Rudolf Heilmeier

Fenster & Fenstertüren Edel Fenster GmbH
http://edel-fenster.at
Herr Karl W

Preise und Auszeichnungen

Holzbaupreis Niederösterreich 2012, Preisträger
Österr. Umweltzeichen 2012
Auslobung Holzbaupreis Niederösterreich 2012
Auslobung Staatspreis Architektur und Nachhaltigkeit 2012
