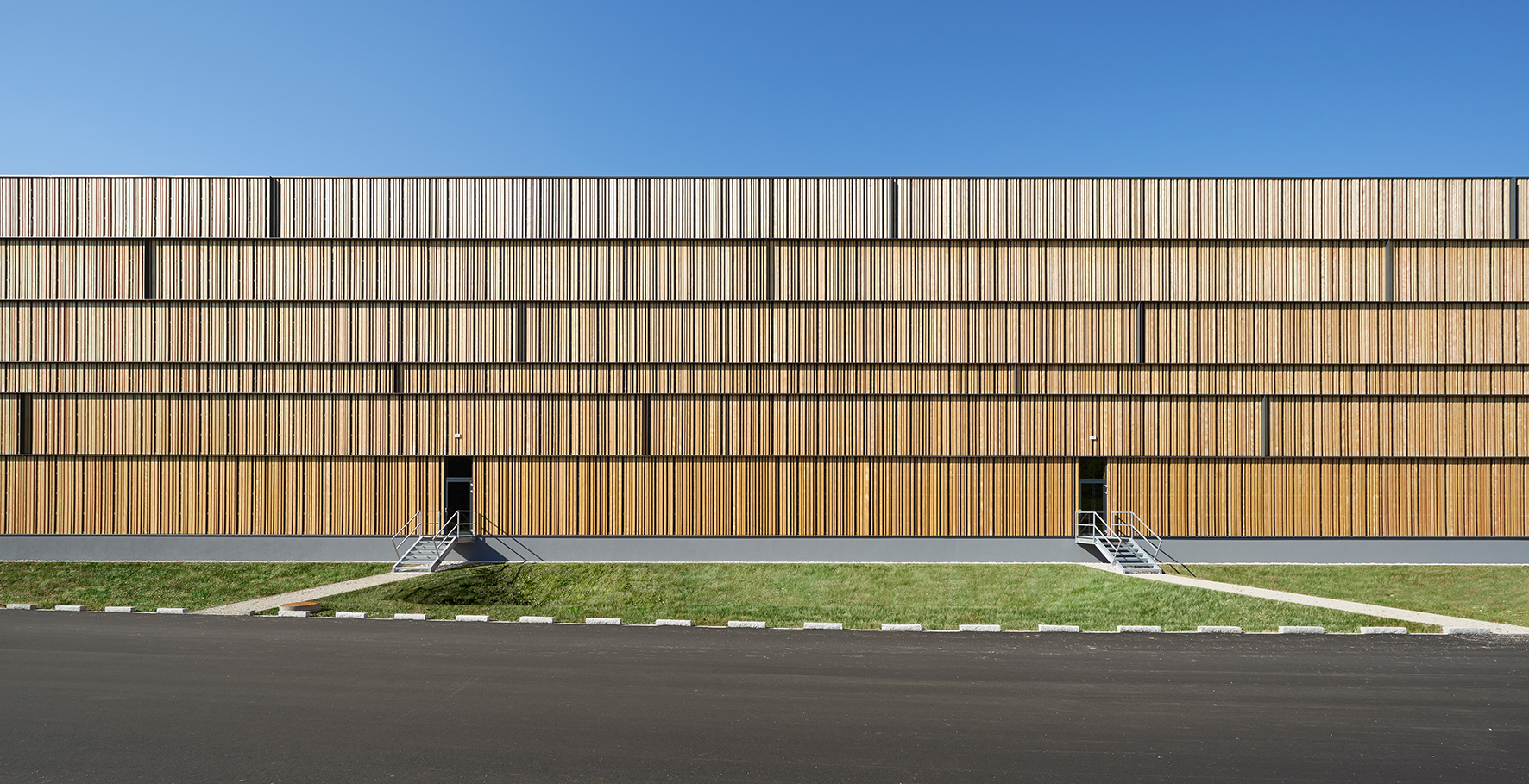

- Gesamtansicht
- Foto: Walter Ebenhofer
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

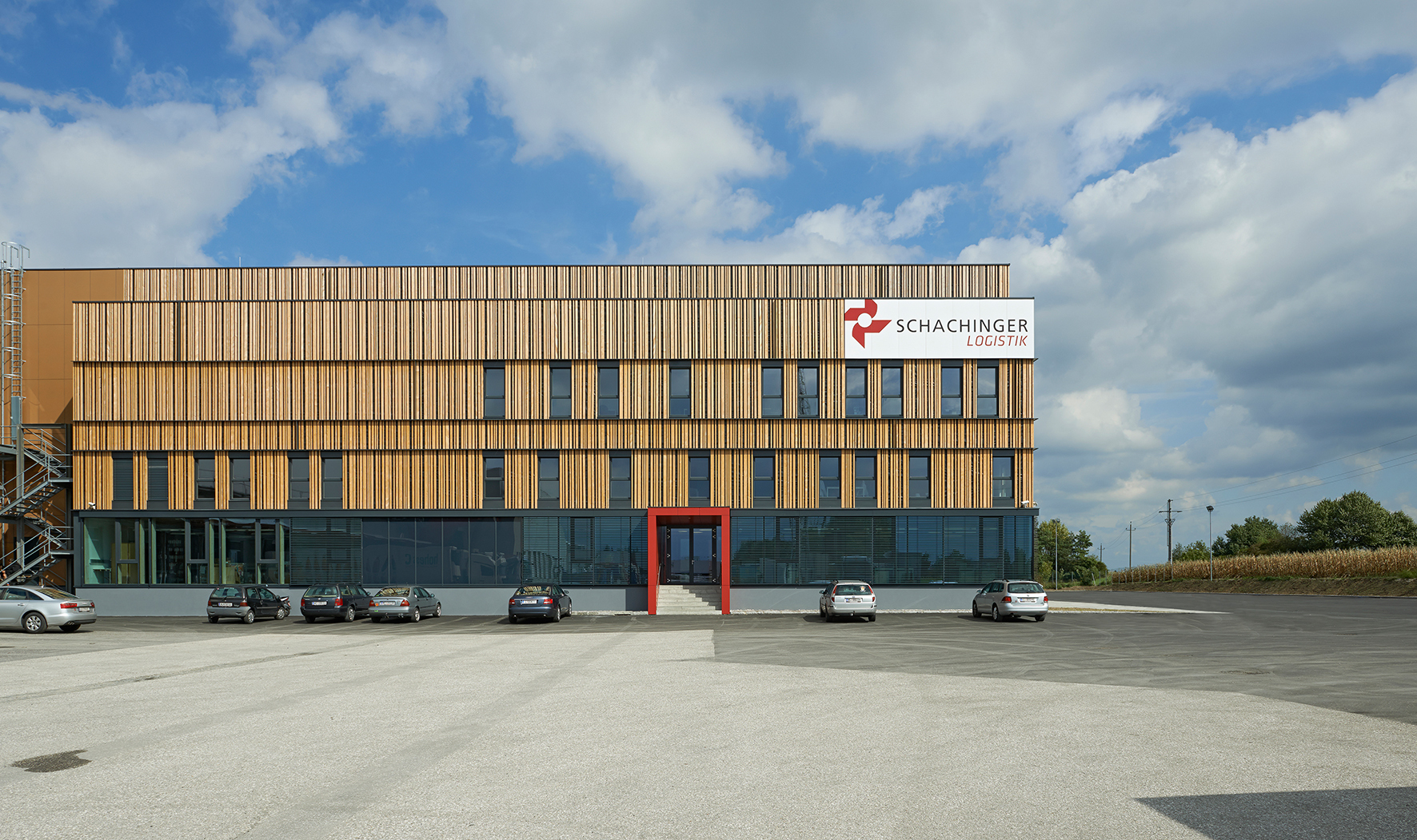

- Ansicht
- Foto: Walter Ebenhofer
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

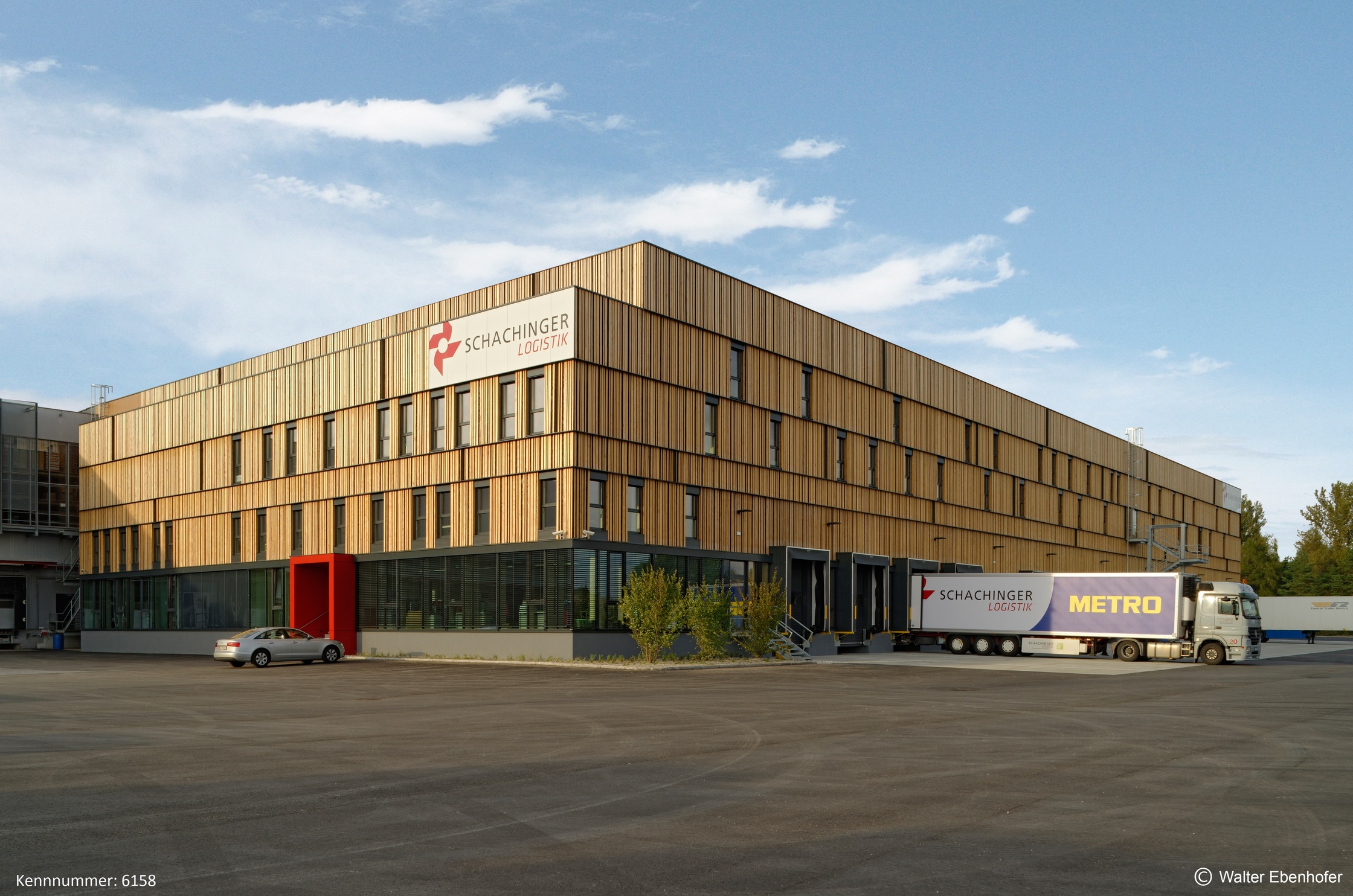

- Ansicht
- Foto: Walter Ebenhofer
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

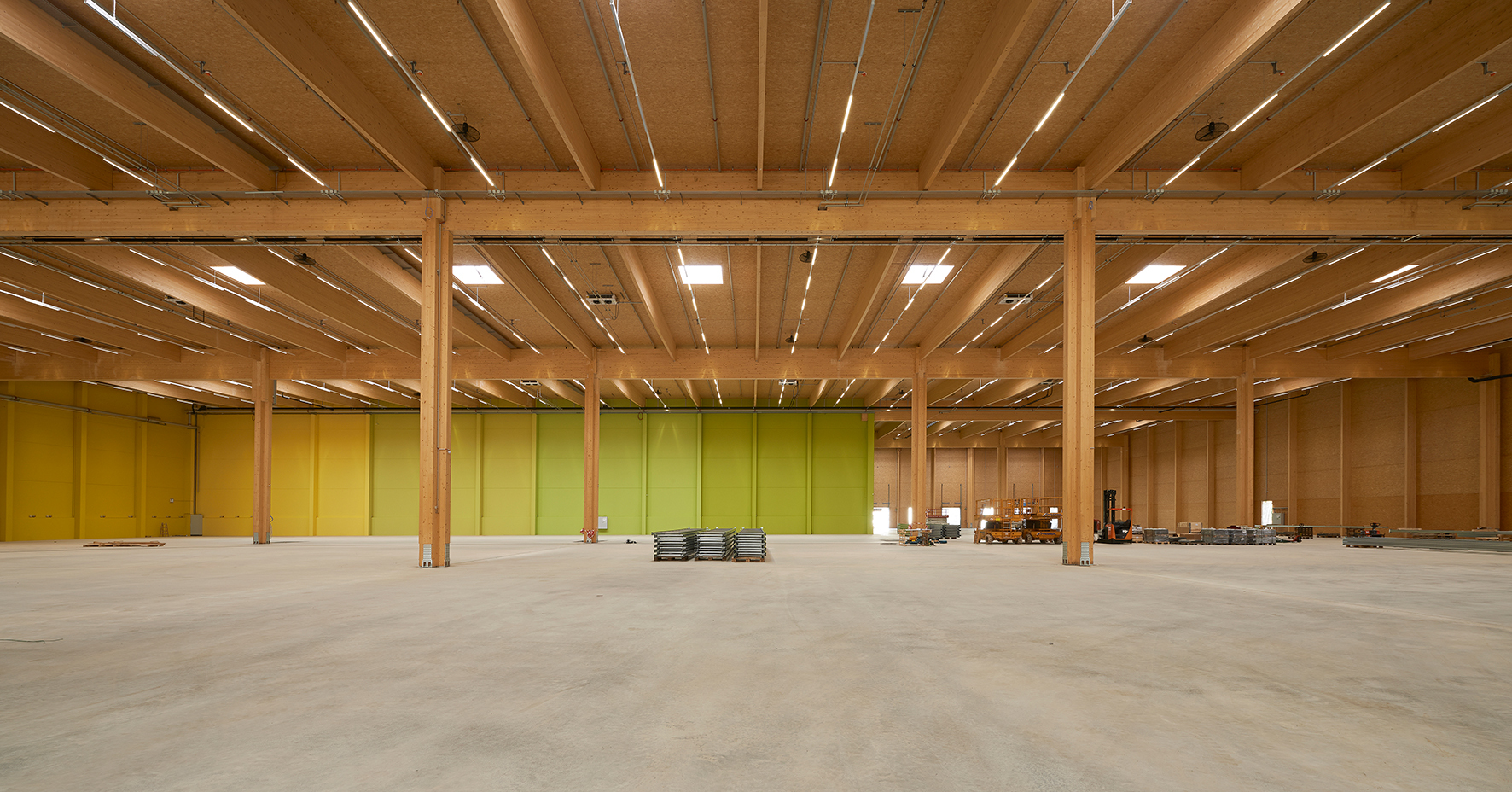

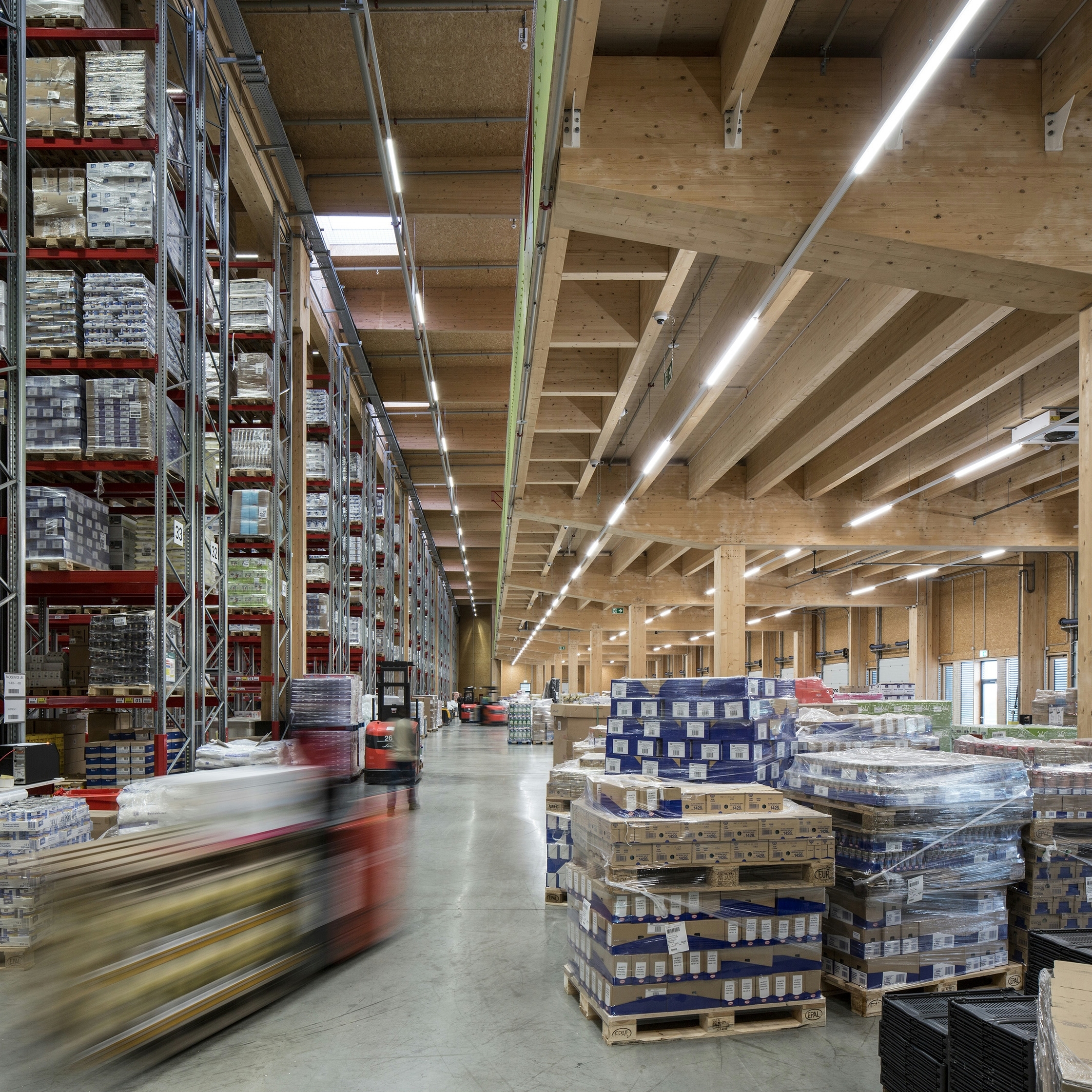

- Innenansicht
- Foto: Walter Ebenhofer
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

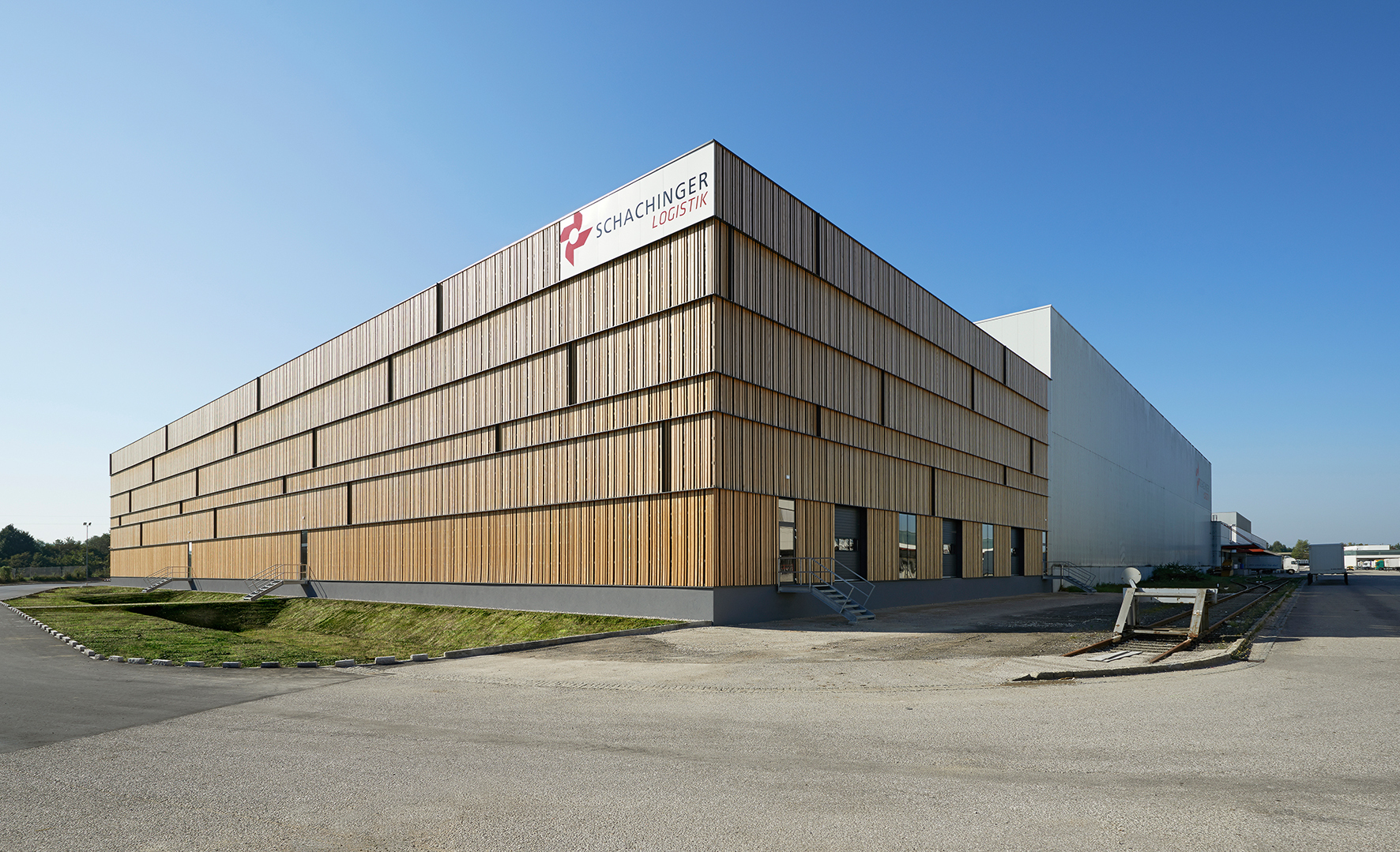

- Ansicht
- Foto: Walter Ebenhofer
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

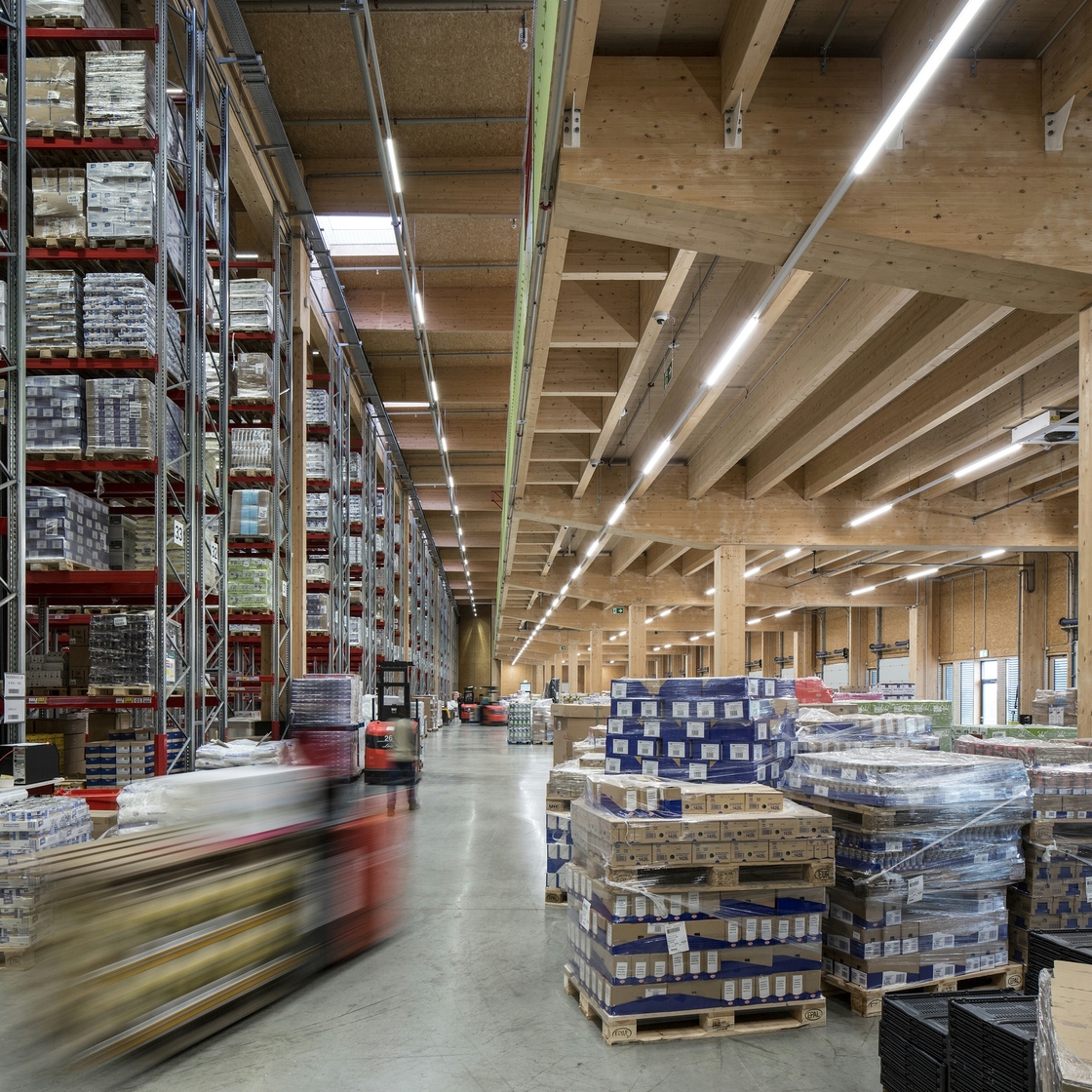

- Pressebild: Kurt Hörbst
- zum nextroom Profil
- Weitere Infos zu Kurt Hörbst: http://www.hoerbst.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

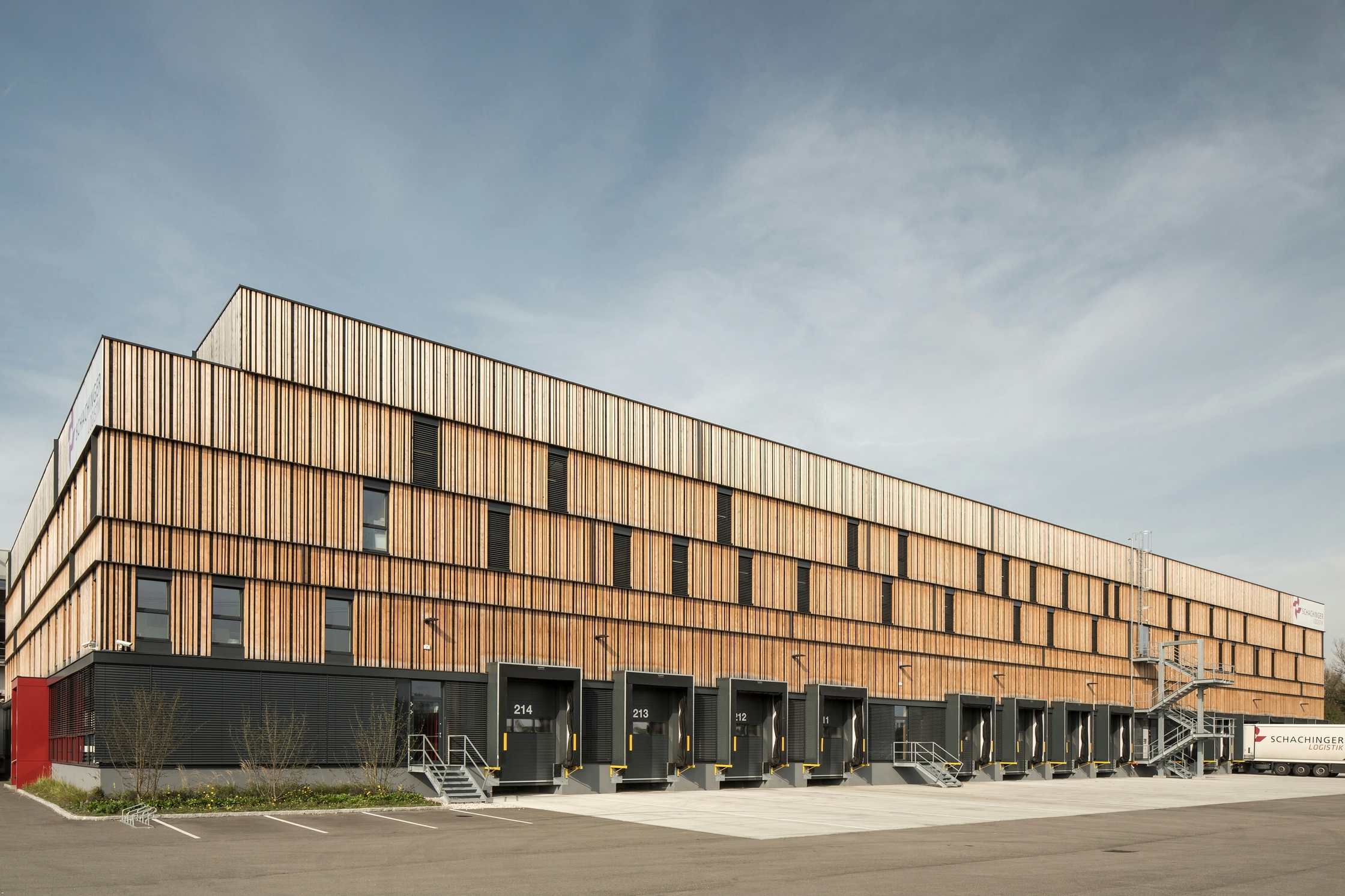

- Pressebild: Kurt Hörbst
- zum nextroom Profil
- Weitere Infos zu Kurt Hörbst: http://www.hoerbst.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

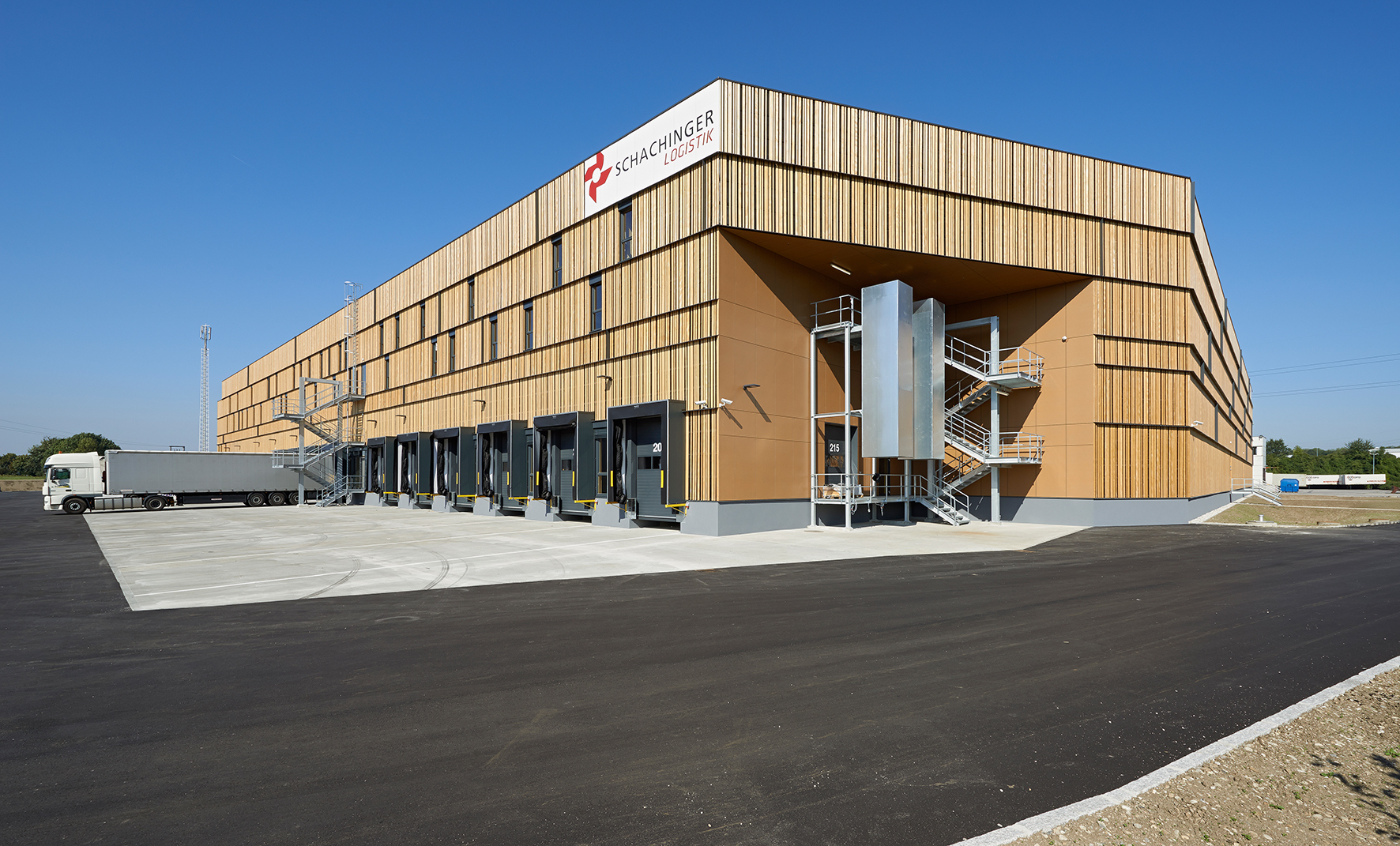

- Pressebild: Walter Ebenhofer
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

5. März 2014 - afo architekturforum oberösterreich

Im Oktober 2013 wurde in Linz/Hörsching der LT1 das Logistikgebäude der Firma Schachinger als Zentrallager für METRO Österreich eröffnet. Das Großprojekt mit täglichem Warenumschlag von mehreren hundert Tonnen ist ein Meilenstein in Sachen „Logistik trifft Ökologie“. „Du brauchst nur den passenden Bauherrn um Visionen zum Leben zu erwecken!“ Die Begeisterung ist spürbar, wenn Architekt Andreas Prehal vom Leuchtturm1, dem neuen Logistikgebäude der Firma Schachinger erzählt. Der Bauherr Max Schachinger, Logistik Manager des Jahres 2012, hat sich dem klaren Bekenntnis zur Nachhaltigkeit verschrieben und lebt dies mit Haut und Haar. In Verbindung mit dem Übergang zur dritten Generation hat Schachinger bereits 2009 ein Mission Statement erarbeitet, welches sein Kerngeschäft in dem Spannungsdreieck Ökonomie - Ökologie - Soziales verankert sieht. Schachingers Idee beim LT1 war es, ein zukunftsweisendes Logistikgebäude mit großer Konsequenz in den Bereichen Bauökologie und Energieeffizienz zu errichten.

Die Umsetzung begann mit der Planung im Herbst 2012, der Spatenstich erfolgte Anfang März und nur sechs Monate später konnte das Gebäude in Betrieb genommen werden. Holz prägt das LT1 in jeder Dimension, von der Konstruktion bis hin zur Fassade, darüber hinaus die Verwendung weitgehend ökologischer Baumaterialien. Die Anforderung in Bezug auf die Bauökologie-Bewertungsmatrix war es, dass ALLE anzuwendenden Materialien mindestens der Qualitätsstufe 2 (1=gut, 4=hervorragend) entsprechen mussten. Im Endresultat sind nun viele der eingesetzten Materialien sogar in einer höheren Bewertungsstufe als 2 angesiedelt. Beinndruckend sind auch die Konstruktionsausmaße dieses „überdimensionalen Holzhauses“: Als Primärkonstruktion wurden Träger und Stützen aus Konstruktionsleimholz mit einem Achsmaß von 22 m verwendet, die Sekundärkonstruktion besteht aus Konstruktionsleimholz von 5 m Achsmaß im Gefälle. „Herausfordernd war neben der Holzfassade, die wir – damit es spannend blieb - nur einen Tag vor der Bauverhandlung noch mit den feuerpolizeilichen Bestimmungen unter einen Hut bringen konnten, vor allem die Energieversorgung“ erinnert sich Prehal schmunzelnd. Da in den Hochregallagern des LT1 Waren aller Art für Metro Österreich, vom Schokoriegeln bis zum Christbaumschmuck, gelagert und manipuliert werden, ist das Raumklima übers Jahr straff geplant: Die Temperatur beträgt immer zwischen 14° und 18° Celsius, die Luftfeuchtigkeit liegt bei 40°-60° und das bei einem Warenaustausch von mehreren hundert Tonnen pro Tag über 14 wärmebrückenfrei ausgeführte Laderampen.

Der LT1 schließt an ein bereits bestehendes Lager im weitläufigen Logistikpark in Linz-Hörsching an und beinhaltet sowohl eine Lagerhalle von rund 11.000 m² als auch ein Bürotrakt von rund 860 m². Der gesamte umbaute Raum (BRI) kommt auf 138.220 m³. Bei einer Lagerguthöhe von 12 m im Innenbereich beträgt die Hallenhöhe außen 15,5 m. Dem Brandschutz trägt im Büro und der Halle eine Vollschutz-Sprinkleranlage Rechnung, ebenso wurde eine Brandmeldeanlage mit Frühwarnsystem installiert.

Die Kühlung der Lagerhalle erfolgt durch Kältebereitstellung aus dem Grundwasser mit einer Wärmepumpe (teilweise durch Direktnutzung mittels Free-Cooling-Schaltung der Wärmepumpe), geheizt wird ebenfalls mittels Wärmepumpe durch Grundwassernutzung. Decken-Umluft-Kühlgeräte bringen die temperierte Luft in die Lagerhalle ein.

Im Bürotrakt sorgen Unterflurkonvektoren entlang der Fassade für die richtige Temperatur. Die von unten in den Heizkörper einströmende kühle Raumluft wird vom Konvektor erwärmt und gibt die erwärmte Luft oben an den Raum ab. Die warme Raumluft steigt nach oben, die kalte Raumluft „fällt“ nach unten, der Konvektor saugt die kalte Raumluft von unten wieder an. Es entsteht eine Luftzirkulation im Raum. Darüber hinaus wurde im Bürotrakt eine Komfortlüftung mit integriertem Rotationswärmerauscher eingebaut, somit kann sowohl Wärme als auch Luftfeuchtigkeit wiedergewonnen werden, was sich Sommer wie Winter auf das Raumklima positiv auswirkt. Der Energiekennwert für das Büro liegt beim Heizen bei 13 kWh/m²a, beim Kühlen bei 31 kWh/m²a. Erhellt wird der Leuchtturm energiesparend rein mit LED-Technologie mit einer Lichtpunkthöhe von 13 m in der Halle.

Bei solch ökologischem Augenmerk – wo bleibt da das Gestalterische? „Ebenfalls in der ersten Reihe! Seit 13 Jahren spezialisieren wir uns darauf, Nachhaltigkeit mit Ästhetik zu verbinden. Anfangs wurden wir belächelt. Nun macht sich diese Erfahrung bezahlt“ meint Prehal, denn „Ökologische Architektur geht auch ohne Strickpullover“. Das i-Tüpfelchen bei diesem Projekt ist die Gestaltung der Fassade in Barcode-Optik, ohne Barcode geht in der Logistik gar ja nichts. Holzlatten aus Weißtanne erzeugen durch dunkle Zwischenräume eine Fassade mit diesem speziellen Barcode-Effekt. Und innen? Es riecht nach Holz. Und mit den strahlenden Farbakzenten in frischen Gelb-, Grün und Rottönen versprüht das Bauwerk innen viel eher gemütliche Wohnzimmeratmosphäre als Krimi-affine Lagerhausdüsternis. Und auch dies ist dem Bauherrn Max Schachinger ein Herzensanliegen - da sind wir wieder beim Spannungsdreieck Ökologie-Ökonomie-Soziales. Gerne sollen die Mitarbeiter diesen, ihren Arbeitsplatz betreten, sollen sich hier wohlfühlen. Die Frage, ob dieser starke Fokus auf Energieeffizienz und ökologische Bauweise nicht zu Lasten maßlos überhöhter Investitionskosten geht, kann eindeutig mit Nein beantwortet werden! Denn die Kosten liegen nur minimal über denen einer vergleichbaren Lagerhalle in konventioneller Ausführung. Und dies bei gleichzeitiger Qualitätssteigerung und enormer Betriebskosteneinsparung. Dieses Zusammenspiel von Machbarkeit und Leistbarkeit erst macht die zukunftsweisende Signalwirkung des Leuchtturms 1 aus. (Text: Architekten)

12. November 2014 - newroom

Schachinger Logistik LT1

In Oberösterreichs Zentralraum zwischen Linz und Wels liegt – neben Autobahn, Traunfluss und Bundesstraße – einer der Hauptstandorte der Schachinger Logistik. Ihr neuer Hallenbau ist ein Meilenstein der ökologischen Trendwende.

Allein die Zufahrt durchs Firmengelände in Hörsching beeindruckt. Im Jury-Bus passieren wir zunächst ein veritables Spalier riesiger älterer Hallen, bevor ganz am Ende das neue Hochregallager in seinem senkrecht gestreiften Holzkleid auftaucht. Und aus der Nähe zeigt sich erst dessen eigene Dimension: größer als ein Fußballfeld an Grundfläche, 16 Meter Bauhöhe, Raum für 20.000 Paletten; 400 Tonnen Lebensmittel werden hier täglich rangiert, ein- und ausgeladen, 20 große LK W und mehr abgefertigt, 200 Mitarbeiter:innen werken nur in diesem Bereich. Am Tor erwartet uns eine Gruppe mit Architekten und Fachplanern zur Führung, der Firmenchef selbst ergreift das Wort. Und Max Schachinger weiß vom Großen bis ins Kleinste haargenau, wovon er spricht: Welche Arbeitsbedingungen üblicherweise in solchen Hallen herrschen, wo Dutzende Hubstapler wie in einem Autodrom hektisch kreuz und quer durch die Gänge flitzen, wo ständig irgendein großes Tor zur Verladung offensteht und Zugluft herrscht, wo hauptsächlich trübe Kunstlichtstimmung rohe Betongehäuse illuminiert und harte Akustik das Tragen von Ohrschützern nahelegt, und wo die bauliche Substanz solcher „Großcontainer“ generell „Sondermüll“ darstellt, wie er formuliert, und bei aller „Sparbauweise“ letztlich maßloser Energieaufwände bedarf – und wie er all das seit zehn Jahren in seinem Betrieb vollkommen ändern wollte und es ihm nun gelungen sei, ein Logistikgebäude dieser Dimension mit dieser Qualität in Bauökologie und Energieeffizienz zu errichten.

Der direkte Vergleich offenbart es drastisch: Zuerst zeigt uns Schachinger den anschließenden älteren Hallenraum aus Betonfertigteilen – immerhin gerade frisch weiß gestrichen. Im Neubau finden Auge und Ohr (und auch Nase) ganz andere Verhältnisse vor: durch ins Dach integrierte Lichtkuppeln viel Tageslicht, von den allseits dominierenden Farbtönen der enormen Holzstrukturen moduliert und in einigen leuchtend gefärbten Wandpartien reflektiert; ein deutlich niedrigerer Schallpegel trotz Vollbetriebs; auch in den Büroräumen und in der großen Kantine (die auf Bio-Produkte setzt) helle, freundliche Atmosphäre.

Umgesetzt wurde all das mit einschlägig bestens profilierten Architekten in nur sieben Monaten Planungs- und Bauzeit mit einem durchgängigen Holzbaukonzept – von der Konstruktion, über Dach- und Wandaufbauten bis hin zur Fassade, mit einer Energieversorgung mit Wärmepumpe unter Verwendung des Grundwassers und durch die Verwendung weitgehend ökologischer Materialien. Die gesamte Primärkon‑struktion des Gebäudes ist im Holzskelettbau errichtet, wobei statisch optimierte Kreuzstützen die vertikale, und 22 m Meter lange, meterhohe Brettschichtholzträger die horizontale Tragkonstruktion bilden. Als raumbildende Elemente dienen vorgefertigte Wand- und Dachmodule aus Holzwerkstoffplatten mit Glaswolle- Kerndämmung. Selbst dort, wo es aus statischen und brandschutztechnischen Gründen nicht möglich war, den Werkstoff Holz zu verwenden, kamen ökologische Alternativen zum Zug, indem CO2-armer Beton eingesetzt wurde. In der an grafische Barcodes gemahnenden Textur der Holzfassaden aus Weißtanne stecken auch sehr handfeste baurechtliche Faktoren, z. B. die Sicherung gegen Brandüberschlag mit den vorspringenden Horizontalstreifen.

Die konstante Temperierung des Gebäudes zwischen 14 und 18 Grad erfolgt einerseits durch Ausschöpfung der natürlichen Lüftung und andererseits durch Kältebereitstellung aus dem Grundwasser mittels Wärmepumpenbetrieb (~70 %) und Free-Cooling-Schaltung (~30 %), also der direkten Verwendung des ohnehin kalten Grundwassers. Die Heizwärme wird ebenfalls durch die Verwendung der Wärmepumpe erzeugt und im Bürotrakt über Unterflurkonvektoren, im Lagerbereich mittels Umluftheizgeräten an die Raumluft abgegeben. Die Rückgewinnung von Wärme und Feuchte mittels Rotationswärmetauscher regelt das Raumklima und wirkt im Winter dem Austrocknen entgegen. Auch der Warenumsatz von rund 400 Tonnen pro Tag wurde in der Auslegung der Heiz- und Kühllast der Halle mitberücksichtigt, denn er stellt einen beträchtlichen Anteil des Energieaufwands dar. Deshalb sind die 14 Laderampen mit speziellen Dichtungen ohne Wärmebrücken ausgeführt. Zusätzlich werden sie über ein MSR-System automatisch angesteuert und kontrolliert, um die Energieverluste beim Ladevorgang möglichst gering zu halten. Im Vergleich zu konventionellen Bauweisen erhöhte all das die Baukosten nur um 6 %, und dieser Betrag wird sich laut Betreiberaussage in kaum fünf Jahren amortisiert haben.

Schachinger Logistik hat 15 Standorte in Österreich, Ungarn, sowie in der Tschechischen Republik, der Slowakei und in Kroatien und erwirtschaftet derzeit einen Jahresumsatz von 170 Millionen Euro. Mit dieser Halle, mit allen dazugehörigen Randkomponenten und weiteren Projekten, ist ein gewaltiger, schon jetzt vielbeachteter Schritt getan, um mit „lernenden Organisationen“ im großmaßstäblichen Sektor den Wandel in „postfossile Verkehrs- und Wirtschaftsformen“ nicht bloß anzudeuten, sondern demnächst ganz konkret auch zu schaffen. (Jurytext: Otto Kapfinger / Staatspreis Architektur & Nachhaltigkeit 2014)

19. Mai 2014 - newroom

Schachinger Logistik

Die Idee zum ersten Leuchtturmprojekt (kurz: „LT1“) der Firma Schachinger Logistik war, ein zukunftsweisendes Logistikgebäude mit noch nie dagewesener Konsequenz in den Bereichen der Bauökologie und Energieeffizienz zu errichten. Umgesetzt wurde diese Idee in einem durchgängigen Holzbaukonzept, von der Konstruktion, über Dach- und Wandaufbauten bis hin zur Fassade, mit einer Energieversorgung aus dem Grundwasser, und durch die Verwendung weitgehend ökologischer Baumaterialien. Die gesamte Primärtragkonstruktion des Gebäudes wurde im Holzskelettbau errichtet, wobei statisch optimierte Kreuzstützen die vertikalen, und Brettschichtholzträger die horizontale Tragkonstruktion bilden. Als raumbildende Elemente dienen vorgefertigte Wand- und Dachmodule aus Holzwerkstoffplatten (OSB) mit Glaswollkerndämmung. Der Barcode als wichtiger Bestandteil in der Logistik wurde in der Fassadengestaltung zum Thema der Architektur. Holzlatten aus Weißtanne erzeugen durch dunkle Zwischenräume eine Fassade mit „Barcodeoptik“. (Text: Begründung Kategoriepreis)

Details

Adresse: Logistikpark 1, 4063 Hörsching, Österreich
Architektur: Poppe*Prehal (Helmut Poppe, Andreas Prehal)
Bauherrschaft: Schachinger Logistik
Tragwerksplanung: ZT Mayr, Krückl-Seidel-Mayr & Partner
Bauphysik: GBT Planung GmbH
Haustechnik / Elektro: TB Freudenthaler GmbH
Fotografie: Walter Ebenhofer, Kurt Hörbst

Funktion: Industrie und Gewerbe
Planung: 2012
Fertigstellung: 2013
Eröffnung: 2013

Nachhaltigkeit

Gebäudetyp: Neubau einer Logistikhalle in Holzbauweise
Besonderheiten: Größte Logistikhalle in Holzbauweise in Mitteleuropa
Baustoffe: Holzrahmenbau, Glaswolldämmung; Ökobeton , HFKW-freie Dämmstoffe, PVC-freie Folien und Fußböden
Heizwärmebedarf: 2,3 kWh/m³a (OIB)
außeninduzierter Kühlbedarf: 0,5 kWh/m³a (OIB)
Primärenergiebedarf: 72,6 kWh/m²a (OIB)
CO2-Emissionen: 11,6 kg CO2 /m²a (OIB)
Versorgungstechnik: Kontrollierte Be- und Entlüftung mit Rotationswärmetauscher; Grundwasser-Wärmepumpe mit Free-Cooling-Schaltung; Photovoltaikanlage mit ca. 207.000 kWh Jahresertrag; LED -Beleuchtung; wassersparende Sanitäranlagen
Qualitätssicherung: Blower Door Test, Energiemonitoring, externes Produktmanagement mit Messung der Innenraumluftqualität, klimaaktiv Gold, DGN B – ÖGNI Gold, EU Green Building, ÖGNB

Ausführende Firmen

Baumeister: Jos. Ertl GmbH, Hörsching
Holzbau: MHB – Holz und Bau GmbH, Waidhofen/Ybbs
Produzent Brettsperrholz: Binderholz, Fügen

Preise und Auszeichnungen

Staatspreis Architektur & Nachhaltigkeit 2014, Preisträger
Holzbaupreis Niederösterreich 2014, Preisträger
Oberösterreichischer Holzbaupreis 2014, Auszeichnung
Confare Blue and Green Building Award

Publikationen

2013 oönachrichten immobilien 09.11.2013
2013 architektur-bauforum 19.11.2013
2013 holzbau austria 24.10.2013, proholz

Archtour

↗

Architektur und Nachhaltigkeit Staatspreis 2014
