Jedes Stadion ist ein Koloss im Stadtgefüge. Der Massstabssprung zwischen der urbanen Bebauung und einem Schiff, das bis zu 30000 Menschen fasst, ist zwangsläufig gigantisch. Gegen aussen schotten sich die meisten Stadien mit einer abweisenden, geschlossenen Hülle ab – denn alle Blicke richten sich aufs Spielfeld. Für die Stadt Zürich war dieser Aspekt einer der neuralgischen Punkte. Denn das neue Stadion Letzigrund sollte in einem Stadtteil errichtet werden, wo sich im Laufe der Stadtentwicklung Wohn- und Geschäftsquartiere dicht aneinander fügten. Die Anwohner fürchteten den starren Koloss, der mit Ausnahme einiger fulminanter Stunden pro Woche die meiste Zeit über menschenleer, teilnahms- und nutzlos den wertvollen Lebensraum besetzt. Die Architekten entwickelten also ein Konzept für das neue Stadion, das dieses Teil des Stadtgefüges werden lässt. Einmal durch die räumliche Einbindung und Gestaltung, dann durch eine lebendige Nutzung des Areals und der Infrastruktur ausserhalb der Spielzeiten.

Städtebauliche Einbindung

Die Topographie des Ortes kam dieser Idee entgegen. Unter dem bestehenden alten Stadion befand sich nämlich eine ehemalige Kiesgrube, die den Beweis lieferte, dass hier ohne weiteres in den Boden gegraben werden konnte. Als positiver Nebeneffekt wurde das Aushubmaterial auch gleich für die Betonarbeiten der Stadionfundamente verwendet. Analogien fanden die Architekten in antiken Stadien, wie beispielsweise dem Amphitheater von Syrakus, dessen Spielfeld ebenfalls tiefer liegt als die Stadtebene. So kommt es, dass das Stadion sich gegenüber der Stadt lediglich um maximal 14 Meter erhebt, das Spielfeld aber 7 Meter unter dem Stadtniveau liegt. Vom Haupteingang her betritt man das Stadion sogar ebenerdig und flaniert mit einer quasi unbemerkten Steigung von 2 Prozent leicht aufwärts auf einer breiten Promenade mit Blick sowohl auf die Stadt wie in den sich absenkenden Stadionraum. So schiebt sich der Stadionkörper so leise in die Höhe, dass sich das Volumen eher als gebaute Topographie ausnimmt. Die höchste Stelle befindet sich an der dem Eingang gegenüberliegenden Längsseite des Ovals, und von dort aus geht die Neigung wieder abwärts und das Oval schliesst sich. Man muss sich diese Geometrie vorstellen, als liege ein ovaler Suppenteller in leichter Schieflage in einem Sandbett.

Fliegendes Atoll und tanzende Stützen

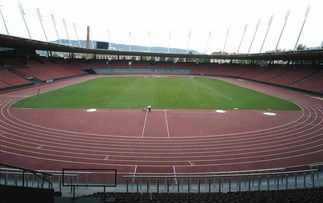

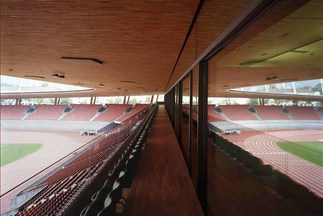

Das Dach ist ein schützender Baldachin und schwebt wie ein ringförmiges Atoll über der oval geschwungenen Promenade und den Zuschauertribünen. Dieses Dach verkörpert die Dynamik des Geschehens. Seine Untersicht ist glatt und wie mit einem Pinselstrich um die Arena gezogen – zum Spielfeld und zur Stadt hin leicht aufgeworfen. Um diesen schwebenden Effekt zu erreichen, wird das Dach von tanzenden Stützenpaaren getragen, so dass sich der weitläufige Raum unter dem Dach ungerichtet auszudehnen scheint und sich die Dachkante mit dem Himmel verwebt. Diese Stützenpaare stehen nicht nur schräg, wobei jede in eine andere Richtung zeigt, sie sind auch noch in sich verdreht. Die architektonische Idee dahinter ist die Ausblendung ihrer Funktionalität – obwohl diese nicht von der Hand zu weisen ist – zugunsten der visuellen Autonomie des schwebenden Daches. Die Verdrehung ist aber auch das Resultat der unterschiedlichen Geometrien des Tribünenkörpers und des Daches, die auf verschiedenen Radien und Zentren basieren. Die Stützen als Verbindungsstück der beiden Ebenen passen sich an den Stützenfüssen der Geometrie der Tribünen an, an den Stützenköpfen der Geometrie des Daches.

Komplexe Geometrie

Ein Aspekt der geometrischen Eigenheit des Daches ist die Anordnung der innen liegenden, 20 Meter hohen Flutlicht-Masten, welche ein massgebender Faktor der Nachtinszenierung des Stadions sind. Diese Masten sind leicht nach aussen geneigt und säumen in absolut gleichmässigen Abständen den inneren Ring der Dachkante. Das bedeutet, dass die tragenden Achsen des Stadiondaches nicht auf ein gemeinsames Zentrum laufen, was ja sonst in den inneren Kurven des Ovals engere Abstände zur Folge hätte. Zudem ist das Dach auf der Seite der Haupttribüne tiefer, und das Oval selbst ist nicht symmetrisch, sondern hat eine längere grade Längsseite - wegen der Laufbahn für die Leichtathletik- Wettkämpfe - und damit zwei verschiedene Kurvenachsen, nämlich eine engere und eine weitere.

So hat jedes Segment des Daches andere Abmessungen und natürlich auch andere Krafteinwirkungen. Das Stahldach des Stadion Letzigrund hat eine der bisher grössten Auskragungen eines Bauwerks in der Schweiz, nämlich bis zu 33 Meter gegen das Stadioninnere. Insbesondere im Verhältnis zu der Grösse des Daches sind die Stützen überaus filigran. Weit auskragendes Dachtragwerk Haupttragelemente des Stahldaches sind insgesamt 31 Vollwandbinder mit einer maximalen Länge von 40 Metern, die jeweils auf einem Stützenpaar aufliegen. Während die Auskragung über der Haupttribüne 33 Meter beträgt, sind es an der gegenüberliegenden Seite knapp über 20 Meter. Die Träger haben eine variable Höhe zwischen 1.10 und 3.45 Meter, bei einer Länge zwischen 29 und 43 Meter. Auch die Materialdicke der Stahlbleche variiert zwischen 20 bis 100 mm. Das maximale Gewicht eines Trägers liegt bei 52 Tonnen.

Die Binder wurden vorverformt gefertigt, damit sie unter ihrem Eigengewicht die gewünschte Form erhalten. Die Überhöhung an der Spitze des Binders mit der grössten Auskragung beträgt 34 Zentimeter, um nebst der Auskragung auch die Last der daran montierten Lichtmasten zu tragen. Die Felder zwischen den Dachbindern werden von Pfetten überspannt, welche als Durchlaufträger mit Spannweiten bis zu 24 Meter wirken. Die Trägerhöhe der Pfetten ist, bis auf die der innersten Pfette, konstant 60 Zentimeter. Den Dachabschluss am Innenrand bildet ein Profil HEA 700, das über den Stadionkurven um die schwache Achse gebogen ist und sich dem Grundriss der darunter liegenden Laufbahn anpasst. In jedem dritten Dachfeld sind Dilatationsfugen in den Pfetten angeordnet, welche temperaturbedingte Bewegungen zulassen.

Die tanzenden Stützenpaare

Die Stützen sind im Raum geneigt und haben einen sich stetig verjüngenden Querschnitt, wobei Kopfund Fussplatte ausserdem noch zueinander verdreht sind. Die Verdrehung beruht auf der unterschiedlichen radialen Achsenlegung der Tribünengeometrie und der Dachgeometrie. Der Winkel dieser Verdrehung bestimmt auch dieVerdrehung des jeweiligen Stützenquerschnitts und beträgt im Maximum 19 Grad. Weil das Dach über der Haupttribüne höher ist als auf der Gegenseite, haben die Stützen unterschiedliche Längen. Daraus folgt, dass jede Stütze ihre eigene Geometrie und Belastung hat, was für die Berechnung und für die Ausführungsplanung einen grossen Aufwand bedeutete.

Die Stützen bestehen aus kastenförmig geschweissten, tragenden Stahlblechen mit einem inneren Vollstahlkern und wurden nach der Bewehrung mit Beton ausgegossen. Im sichtbaren Bereich wurde wetterfester Stahl verwendet, der eine durch den Rostprozess entstandene rötlich-braune Färbung annimmt, die paradoxerweise gleichzeitig den Korrosionsschutz bildet. Da die Stützen bei der Herstellung im Werk um den entsprechenden Winkel (bis 19 Grad) verdreht werden sollten, musste deren Materialstärke auf maximal 20mm begrenzt werden, damit die Verdrillung überhaupt möglich war. Hülle und Kern Aufgrund der asymmetrischen Auskragung des Daches besteht das Stützenpaar aus einer Zugstütze und einer Druckstütze. Die Druckstützen haben einen grösseren Querschnitt und sind mit Längseisen bewehrt. Zusätzlich verläuft ein runder Vollstahlkern von der Kopfplatte der Stütze in die untere Ecke, wo die grössten Druckspannungen auftreten. Kopfbolzendübel an den Mantelblechen tragen zur Verbundwirkung bei und verhindern das Ausbeulen des Stützenmantels. Im Innern der Druckstützen sind ausserdem Rohre für Elektroleitungen und die Abführung des Dachwassers untergebracht. Die Druckstützen wurden im Werk auf dem Kopf stehend im oberen Teil ausbetoniert und nach dem Aushärten auf die Baustelle geliefert. Zum Zeitpunkt der Montage betrug das Stützengewicht bis zu 18 Tonnen, die fast vollständig in der oberen Stützenhälfte konzentriert waren, während die untere Hälfte zugleich den Bewehrungskorb für die Einspannung in die Auflagerwand bildet und erst nach dem genauen Einpassen ins Fundament einbetoniert wurde.

Die Zugstützen haben einen Zugstützenkern, der aus H-förmig verbundenen Blechen zusammengesetzt ist. Zudem befinden sich um den Stützenkern herum Längseisen. Die Zugkräfte des Kerns werden über Kopfbolzendübel, jene im Stützenmantel über Bewehrungseisen in die Auflagerwand eingeleitet. Am Stützenkopf verbindet ein 650 kg schwerer Doppelbolzen die Zugstütze mit dem Dach. Die Krux der Montage Grundvoraussetzung für das Gelingen dieser überaus komplexen und anspruchsvollen Stahlkonstruktion war natürlich auch eine äusserst genaue Montage, insbesondere der Stützen. Denn eine Abweichung der Stützenköpfe aus ihren Sollpunkten hätte zu einer 10-fach grösseren Abweichung am Innenrand des Stadiondaches geführt. Die Stützen wurden deshalb mit Hilfsstützen und Schablonen in die richtige Position gebracht und erst dann ins Fundament einbetoniert. Die Produktion der Träger erfolgte in zwei eigens dafür eingerichteten temporären Werkstätten in der Nähe der Baustelle. Für den Nachttransport der bis zu 40 Meter langen und 52 Tonnen schweren Träger wurde eine spezielle Auflagerkonstruktion erfunden. Dank einem hydraulischen Raupenkran, der auch eine Neigungskorrektur der Träger in ihrer Längsachse erlaubte, waren Montagezeiten von unter 2 Stunden pro Träger erzielt worden.

Laudatio der Jury

Das Stadion Letzigrund ist der grösste und bedeutendste Schweizer Stahlbau des Jahres 2007. Die anspruchvolle Berechnung und Ausführung der komplexen Dachform erforderte von allen Beteiligten ein Höchstmass an Kreativität und Präzision, welche zudem unter starkem Kosten- und Termindruck geleistet wurden. Das Stadion zeugt von einer poetischen, als städtischer Raum erfahrbaren Sportarchitektur und von der Effizienz und Professionalität der Planung und Ausführung.
