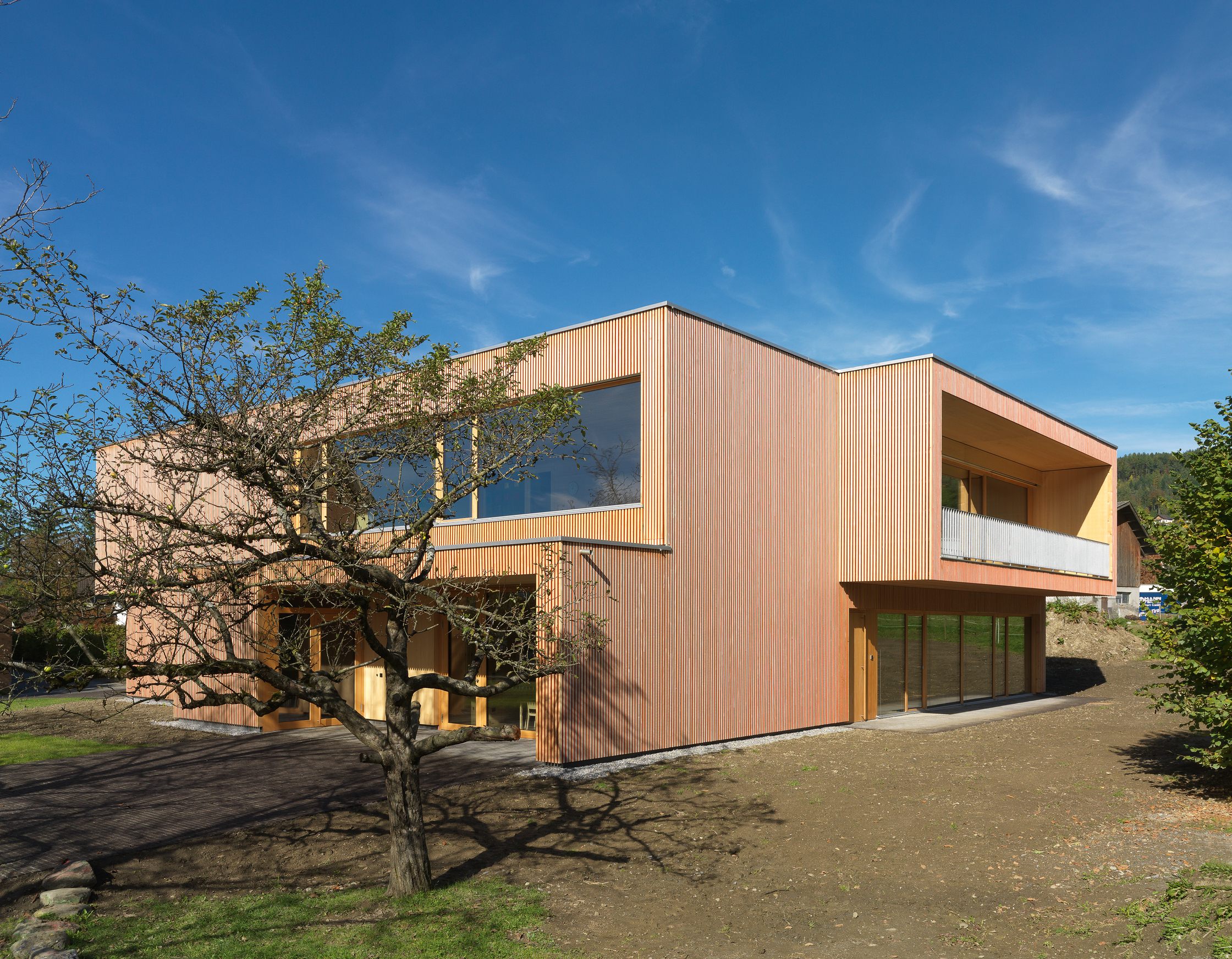

- Kompakt und gut gedämmt ist der Kern, die Loggien werden mit der Fassadenlattung dazugefasst
- Photo: Robert Fessler
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

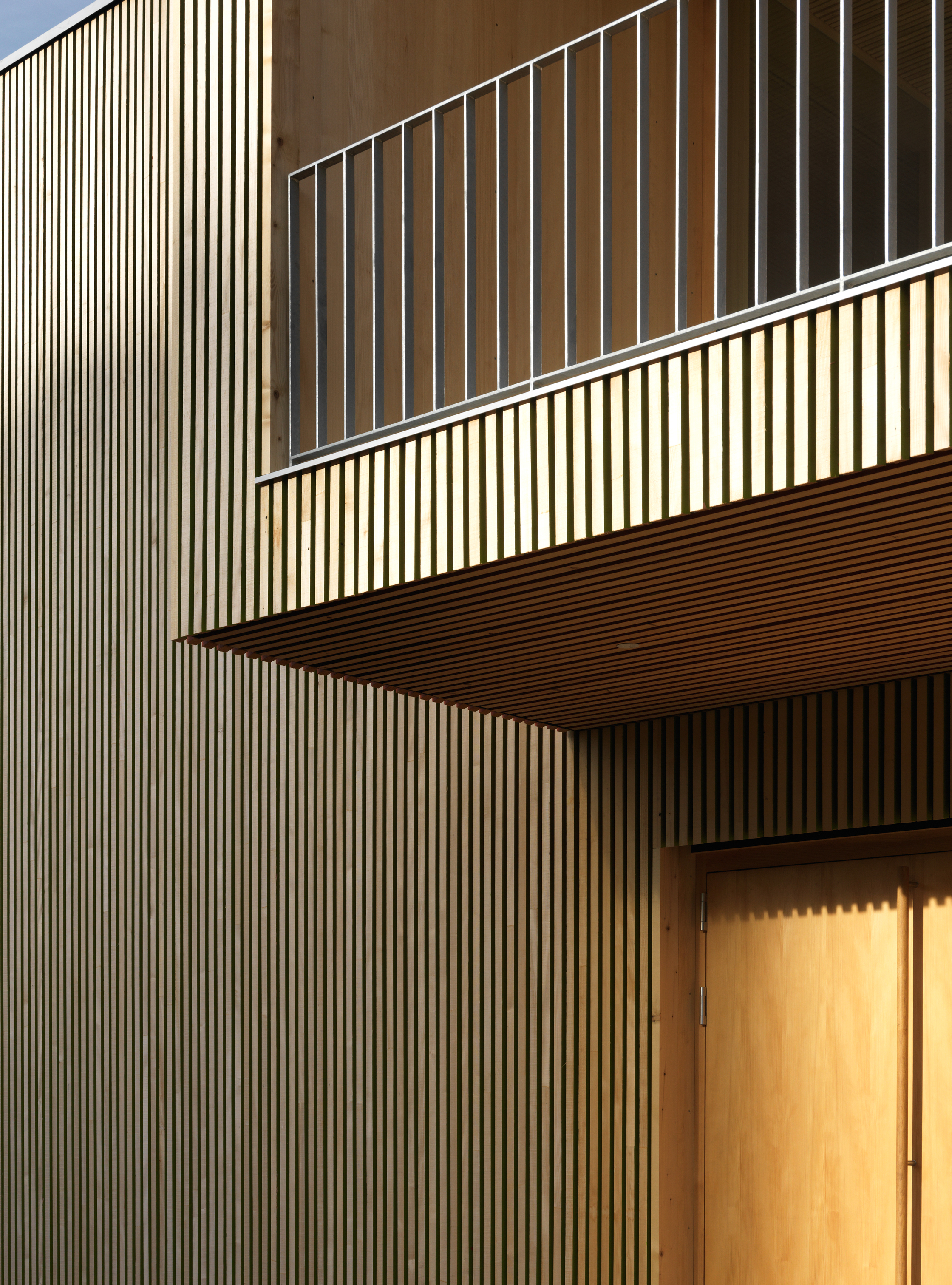

- oben Terrasse, unten überdeckter Eingang, die von rechts sichtbare Seite der Holzverschalung schimmert grün
- Photo: Robert Fessler
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

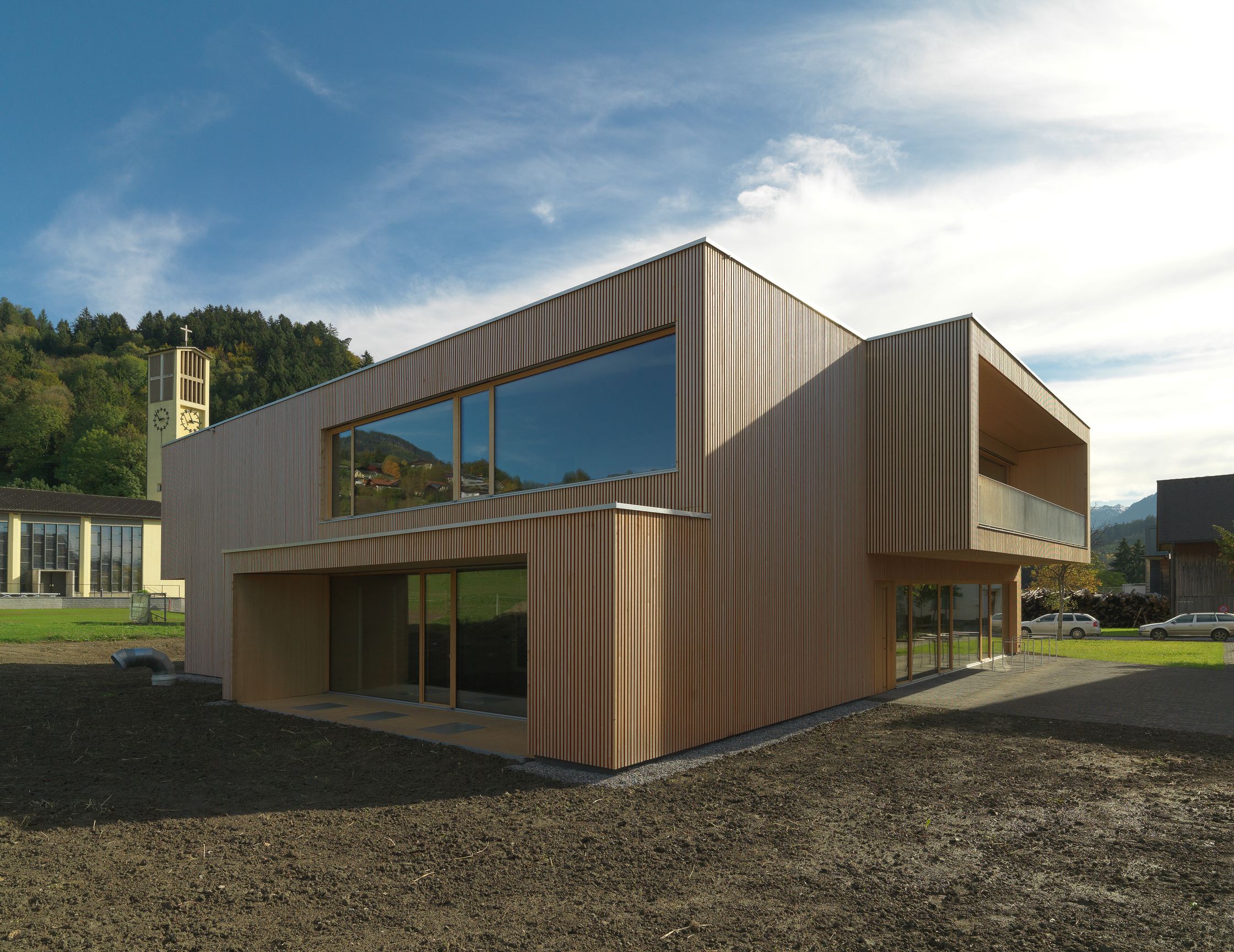

- In die Strecke der Gemeindebauten zur Kirche hin bestens integriert
- Photo: Robert Fessler
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

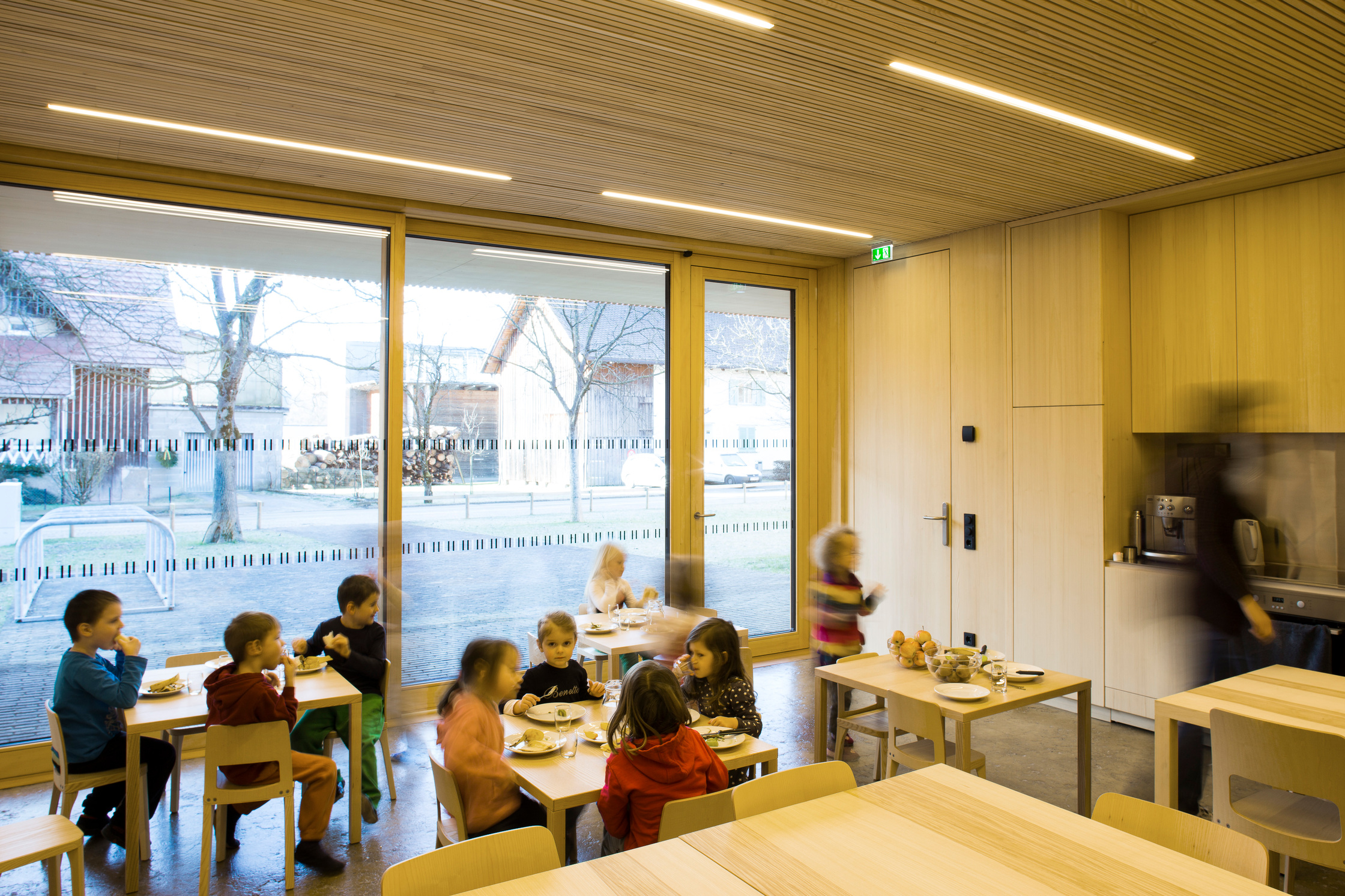

- Ein Gruppenensemble besteht aus dem Ausweichraum, der sich nach draußen und zum Gang öffnet, und dem eigentlichen Gruppenraum, dazwischen ist der Sanitärblock, ein Abstellraum und die Küche geschoben.
- Photo: Robert Fessler
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

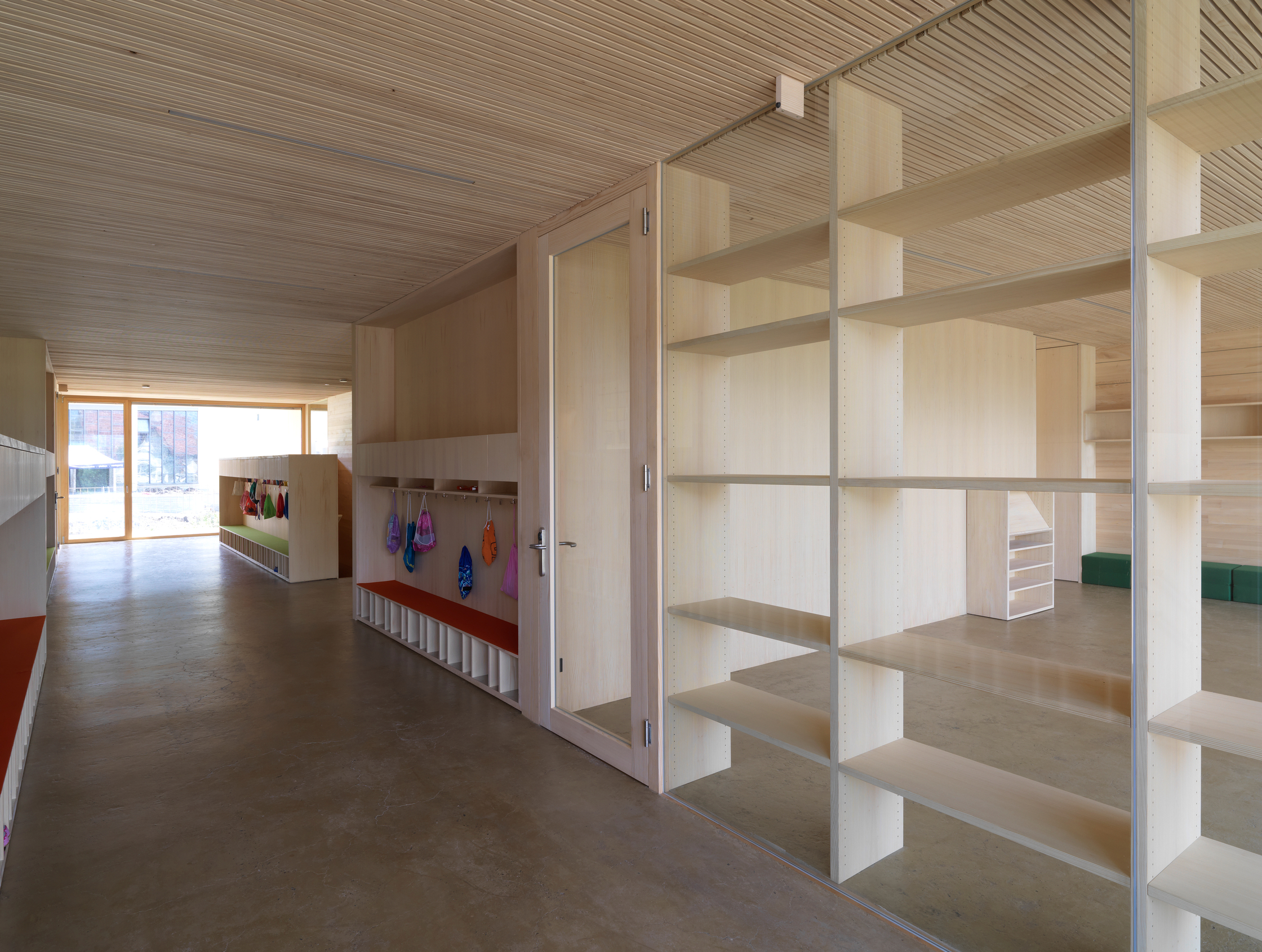

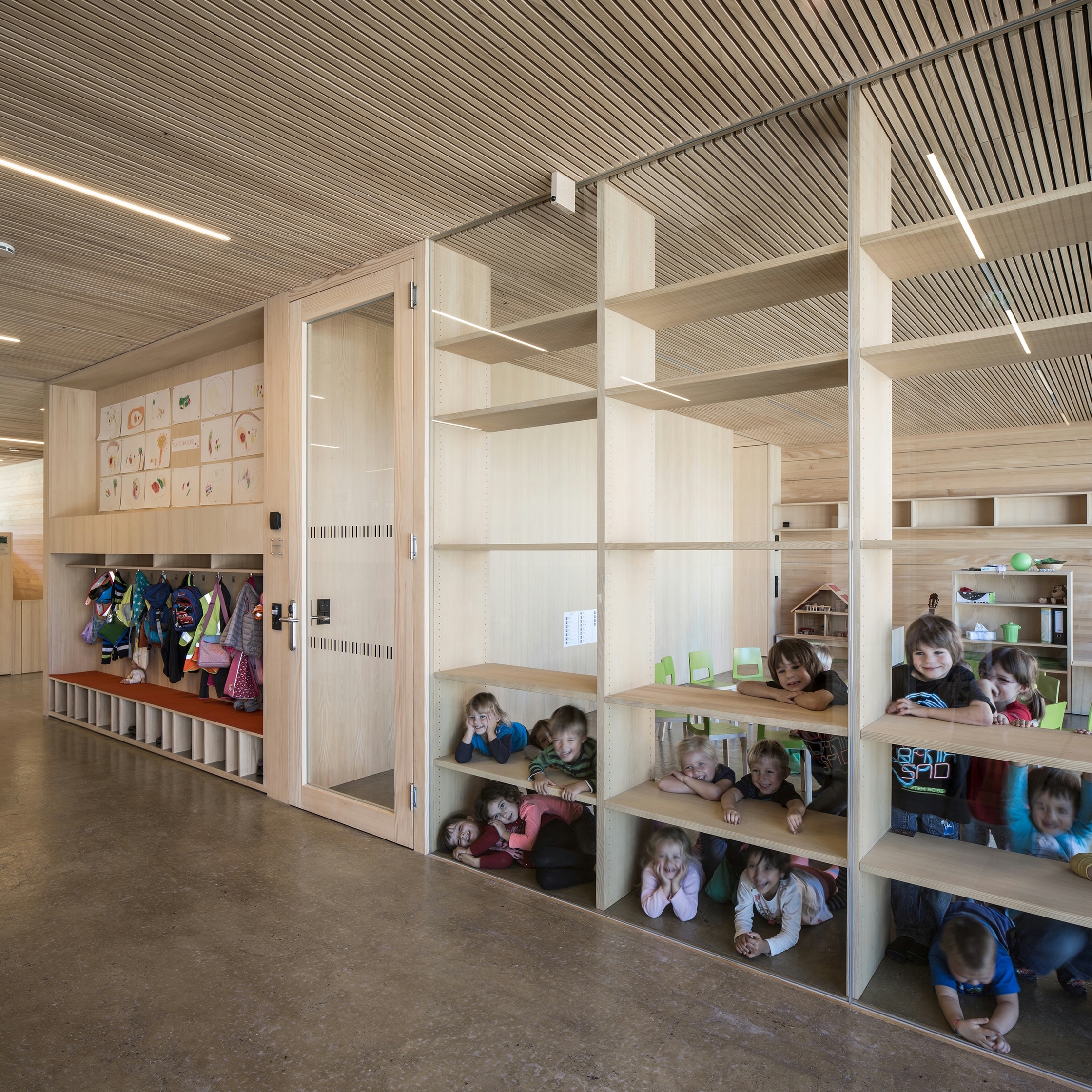

- Die Garderoben bilden eine Abfolge von Wegen und Plätzen vor den Gruppenräumen
- Photo: Robert Fessler
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

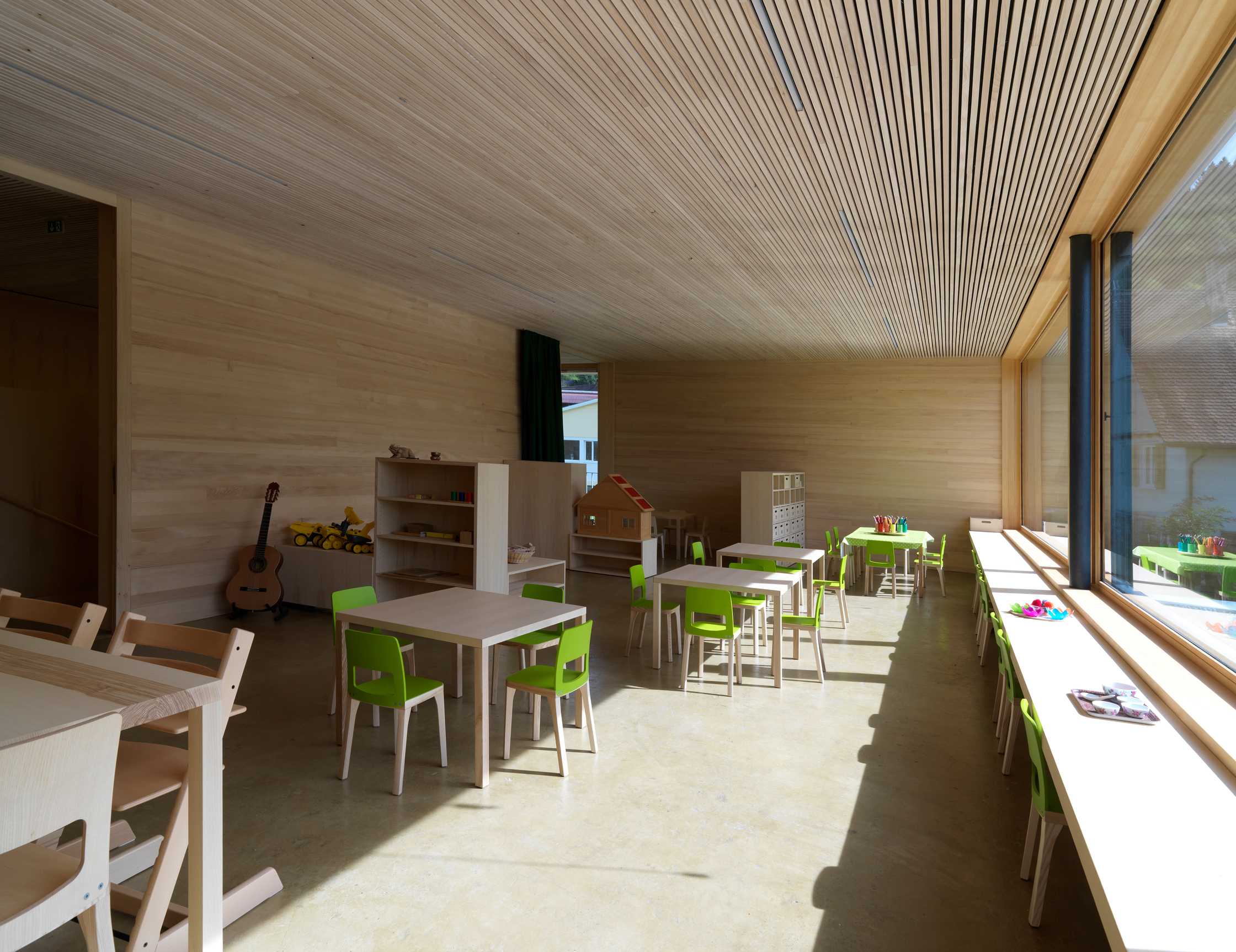

- Die Gruppenräume haben jeweils eine eigene Farbe: hier ist es der grüne
- Photo: Robert Fessler
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

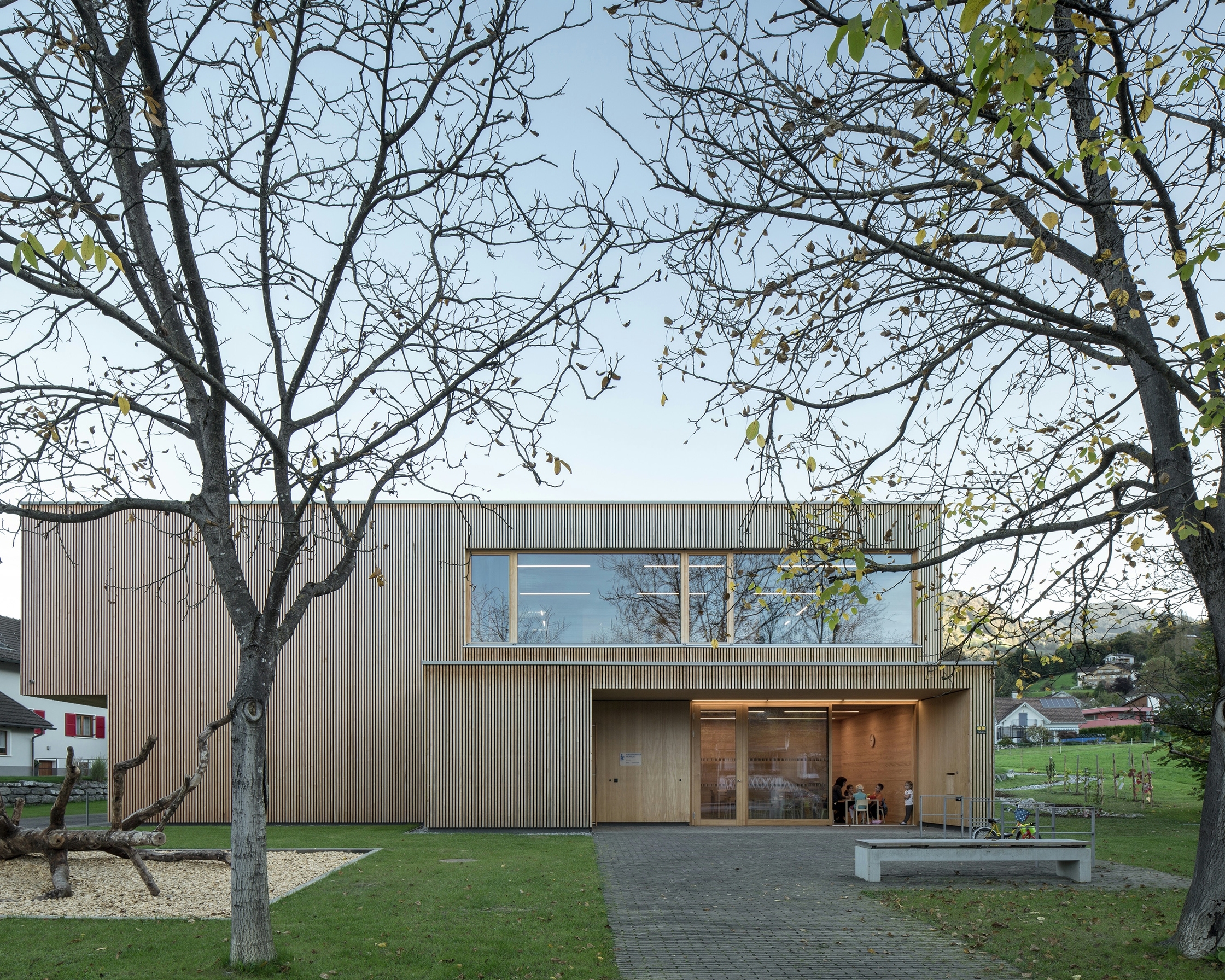

- Der Multifunktionsraum lässt sich mit großen Toren zum Vorplatz hin öffnen
- Photo: Darko Todorovic
- zum nextroom Profil
- Weitere Infos zu Darko Todorovic: http://www.darkotodorovic.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

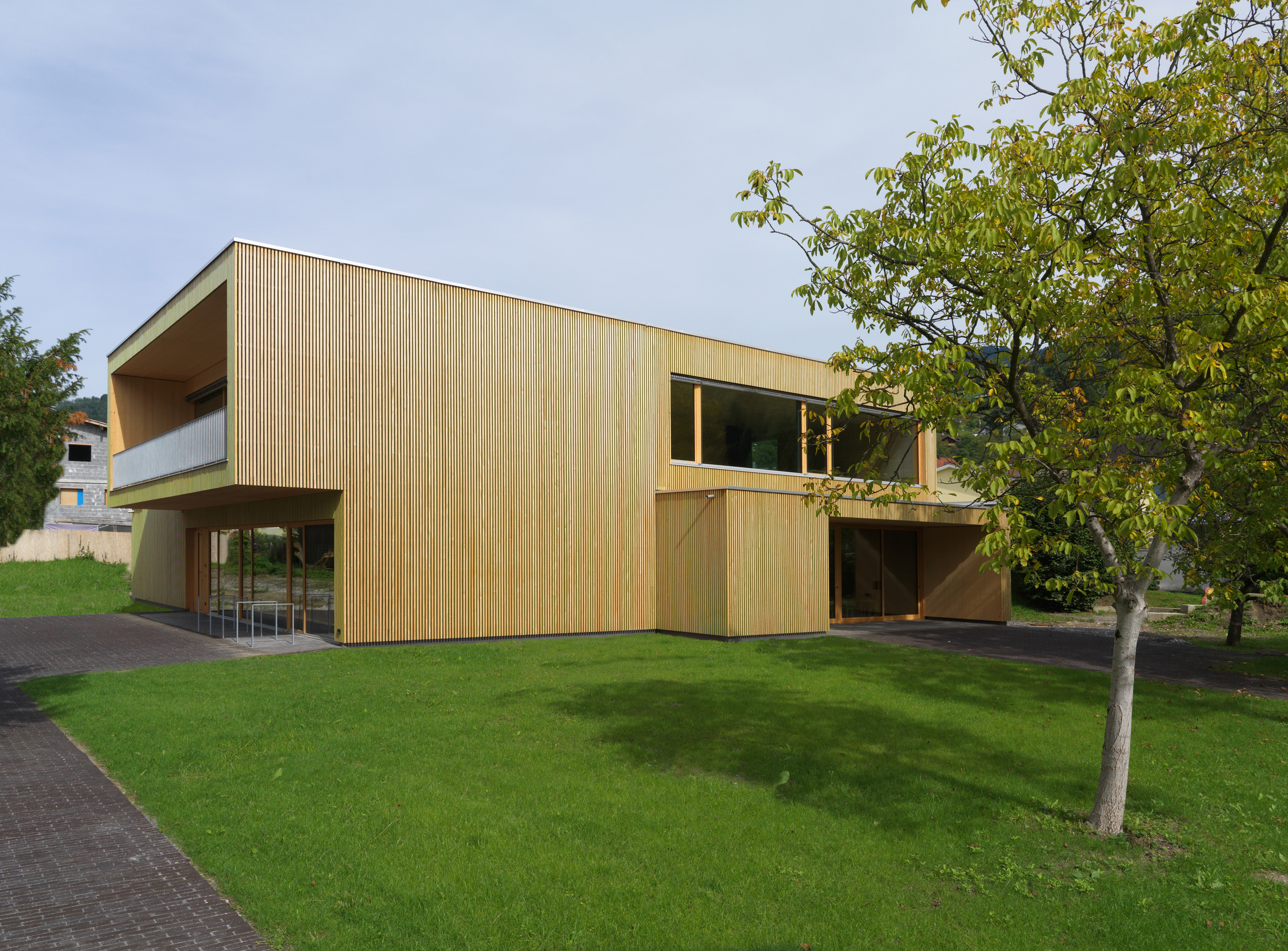

- Eigentlich das kompakteste Gebäude, dass man nur machen kann, jedoch mit dem gekonnten Spiel der Terrassen eine vielschichtige Skulptur
- Photo: Robert Fessler
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Press Pictures: Kurt Hörbst
- zum nextroom Profil
- Weitere Infos zu Kurt Hörbst: http://www.hoerbst.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Press Pictures: Kurt Hörbst
- zum nextroom Profil
- Weitere Infos zu Kurt Hörbst: http://www.hoerbst.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

20. April 2014 - Vorarlberger Architektur Institut

Die Baukulturgemeinde Zwischenwasser hat seit zwanzig Jahren einen Gestaltungsbeirat. Es lag also nahe, für den Neubau des Kindergartens einen Wettbewerb auszuschreiben, nachdem das langjährige Provisorium ausgedient hatte. Gefragt war ein kompaktes, ökonomisch-ökologisches Gebäude.

Nun fädeln sich alle Kommunalbauten (Gemeindeamt, Jugendhaus, Pfarrhaus, Schule) an der Fidelisstraße, die Längsachse zur Kirche, auf. Etwas zurückgesetzt von der Straße und den Nachbargebäuden, entsteht mit dem neuen Kindergarten ein Vorplatz, der die straßenübergreifend abwechselnde Platzfolge vom Gemeindesaal bis zur Kirche vervollständigt. Der Pavillon orientiert sich gleichwertig in alle Richtungen, wie ein Kleeblatt im weiten Grün. Eine kompakte Kiste, und doch wird sie durch die Gliederung des Baukörpers vielschichtig erlebbar: Die thermische Hülle bekommt Loggien und einen Eingangsanbau vorgehängt. Kalträume also, die mit der rot-grün schimmernden Fassade in einem Guss zur Skulptur gehören. Der changierende Effekt ergibt sich durch Lasierung der vertikalen Fassadenlatten, auf einer Seite rot, auf der anderen Seite grün, stirnseitig bleibt Holz natur. Das kompakte Gebäude ist ein Holzbau mit Passivhausstandard. Das benötigte Konstruktionsholz kommt aus dem Gemeindewald.

Auch im Inneren wird klar gegliedert und diffizil verzahnt. Die Garderoben bilden Gassen in der kleinen Stadt, die Holztreppen Passagen nach Draußen. Überall, auch im Bewegungsraum, geht ansonsten der Stampflehmboden durch. Das Aushubmaterial wurde mit Schubkarren ins Haus eingebracht. Die Gemeinde Zwischenwasser machte daraus ein Bürgerbeteiligungsprojekt, bei dem die Mitarbeiter des Bauhofs und die Asylwerber aus den beiden Heimen einbezogen wurden. Fachmännisch gestampft ergibt sich eine haptisch ansprechende Oberfläche und der Boden dient zudem als Speichermasse für den Holzbau.

Die Raumeinteilung ist klug angelegt. Insgesamt drei Gruppenräume hängen jeweils mit einem Ausweichraum für Schlafen, Lesen zusammen, dazwischen eingeschoben ist ein Block mit Nassräumen, von der Garderobe aus begehbar, innen Küche und Lager. Diese Sequenz lässt sich mit Vorhängen und einer Schiebetüre zonieren. Räumliche Vielfalt, trotz einfach klarer Grundrissen, kompakt und ökonomisch. Man spart sich den Lift, denn alles was ein Kind braucht, ist auch im Erdgeschoß. Die Raumhöhe (2,90 m) bleibt auf Kindergröße proportioniert. Von den zwei oberen Gruppen führt eine eigene Treppe (gleichzeitig Schmutzschleuse) direkt in den Garten. Der Multifunktionsraum mit Küche wird seinem Namen gerecht und kann sich bei Gelegenheit großzügig zum Eingangs-Vorplatz öffnen.

Ökologie | Bei der Planung und Errichtung arbeitete man eng mit dem Energieinstitut und dem Umweltverband zusammen und hielt sich an die Vorgaben des Vorarlberger Kommunalgebäudeausweises. Baumaterialien wurden durch eine eigene ökologische Bauleitung überprüft und freigegeben, nach Fertigstellung des Baus die Kontrollmessung auf Schadstoff- bzw. Lösungsmittelgehalt der Raumluft durchgeführt. Weiters gibt es Komfortlüftung mit Wärmerückgewinnung für gute Luftqualität und minimale Lüftungswärmeverluste, eine Photovoltaikanlage auf dem Dach, die mehr Strom zurück ins Netz speist als verbraucht wird. Der Großteil der verwendeten Baumaterialien besteht aus nachwachsenden Rohstoffen, so hinterlässt das Plusenergiegebäude über seinen Lebenszyklus einen minimalen „ökologischen Fußabdruck“. (Text: Martina Pfeifer Steiner)

12. November 2014 - newroom

Kindergarten Muntlix

Umfassende Sorgfalt im kleinsten Maßstab, zukunftsweisende Werkqualität für ein Haus der Kinder, vorbildliches Engagement einer Gemeinde als Teil integrativer nachhaltiger Politik.

Muntlix ist ein winziger Ort, bildet mit den noch kleineren Weilern Batschuns und Dafins die Gemeinde Zwischenwasser, zusammen 3.140 Leute – „irgendwo“ zwischen Feldkirch und Götzis, wo das Rheintal zum Bregenzer Wald, zum Hohen Freschen hin ansteigt. Allerdings weist die Gemeinde seit Jahren eine erstaunliche Zahl vorbildlicher Bauführungen und kommunaler Maßnahmen auf, was ihr unter der Führung von Bürgermeister Josef Mathis 2012 den einzigen bisher in Österreich vergebenen „LandLuft Baukultur-Gemeindepreis“ eintrug. So überrascht es nicht, dass dort auch dieser ephemere Bau eines dreigruppigen Kindergartens exzellente Qualitäten aufweist. Und es lohnt sich, kurz nachzuzeichnen, wie eine so kleine, sichtlich engagierte Kommune in so einem alltäglichen Fall vorgeht. Der Kindergarten war viele Jahre im Obergeschoß des Gemeindeamtsgebäudes an der Hauptstraße im „Ortskern“ untergebracht. Die Räumlichkeiten waren längst zu klein, nicht mehr zeitgemäß. Zugleich gab es Bedarf an zusätzlichen Büroflächen im Amt. Nach Abwägung verschiedener Alternativen und Standorte fasste man den Beschluss zum Neubau auf dem benachbarten, kommunalen Grundstück, das als Spielplatz genutzt war. Der lokale Gestaltungsbeirat (seit 20 Jahren aktiv ! – drei externe Fachleute, im Turnus wechselnd) beauftragte eine städtebauliche Studie. Eine Arbeitsgruppe definierte mit den Nutzer:innen den Raum- und Flächenbedarf, ein weiterer Arbeitskreis die energetischen und ökologischen Zielsetzungen – im Rahmen der Maximen, die Zwischenwasser als e5-Gemeinde an langfristigen Klimazielen in den Bereichen Energie und Mobilität anstrebt. Es folgte die Auslobung eines landesweiten Architekturwettbewerbs in Abstimmung mit der Architektenkammer.

Nach dem Juryentscheid, mit Beginn der Planung, konstituierte sich eine Projektgruppe, in der alle politischen Fraktionen durch ein Mitglied vertreten waren. Mit dieser Gruppe wurde vom Architekten die Detailarbeit regelmäßig akkordiert. Es gab unter anderem Exkursionen zu beispielgebenden Objekten – speziell zu Lehmbauprojekten, da dieses Material für die Böden in beiden Etagen eingesetzt werden sollte. Neben den Gemeindeverantwortlichen war auch die Kindergartenleiterin dabei, und sie war vor allem in die Planung des Innenausbaus von Beginn an eingebunden. So konnten spezifische Lösungen gefunden und optimale Funktionalität mit minimalem Aufwand erreicht werden.

In der Quergasse zur Hauptstraße steht der Bau im Ensemble mit den wichtigen Kommunalbauten des Ortes – mit dem Gemeindeamt aus den 1930er Jahren, mit der Kirche und dem Pfarrhaus von 1962, dem Gemeindezentrum „Frödischsaal“ von 1994 –nach Plänen von Kaufmann/Lenz realisiert –, mit Volks- und Hauptschule. Durch die zurückversetzte Position in der Gasse entsteht ein Vorplatz, der eine feine Raumspannung in der ganzen Abfolge ergibt. Der kompakte, zweigeschoßige Holz-Pavillon orientiert sich wie ein Windrad in alle Richtungen, liegt wie ein Kleeblatt im flachen Grün. Trotz der Minimierung des Volumens sind alle Gruppeneinheiten jeweils von zwei Himmelsrichtungen belichtet und erhalten wegen der geringen Raumtiefe sehr viel Tageslicht. Die vorgelagerten Loggien bieten – neben der engen, schwellenlosen Verzahnung des Inneren mit gedeckten Freiräumen – im Sommer auch einfachen Sonnenschutz.

Eine kluge Positionierung der einläufigen Treppen eröffnet für die Gruppenräume im Obergeschoß auch einen direkten Gartenzugang und bietet dem Untergeschoß, in dem das Gemeindearchiv sowie ein zukünftiger Jugendraum untergebracht sind, den separaten, vom Kindergarten getrennten Zugang. Der gleich beim Eingang gelegene Mehrzweckraum lässt sich zum Vorplatz hin öffnen und ist so für größere Anlässe für die ganze Gemeinde gut nutzbar.

Das Gebäude ist ein lupenreiner Holzbau in Passivhausqualität. Das nötige Konstruktionsholz konnte im Gemeindewald geschlagen und direkt verwertet werden. Um auch die Leimbinder lokal herstellen zu können, wurde eine entsprechende Genehmigung der beauftragten Sägerei erwirkt. Lokale Ressourcen wurden bestmöglich genutzt, lange Transportwege vermieden. Die Böden in beiden Etagen sind aus neun Zentimeter starkem Stampflehm hergestellt – eine landesweite Premiere für öffentliche Gebäude! Damit konnte man Teile des Aushubmaterials verwerten, auf Zementestriche verzichten, wertvolle Speichermasse generieren – und die faszinierende, mit Wachs gefestigte Haptik und Optik solcher Böden realisieren: eine unvergleichliche Spieloberfläche für die Kinder, die sich, wie berichtet wird, hier am liebsten barfuß bewegen. Die wirtschaftliche Umsetzbarkeit des arbeitsintensiven Bodenaufbaus wurde durch die ehrenamtliche Hilfe von Bürgern und Bürgerinnen ermöglicht. Für normgerechte Trittschallwerte, für die perfekten Details, die Anschlüsse zwischen Erdschicht, Massivholzdecken, raumhohen Glaswänden usw. waren Innovationen gefordert, die nun als Standard für Folgeprojekte gelten können.

Das Haus wird durch eine Erdwärmepumpe mit Tiefensonde beheizt. Die Wärmeverteilung erfolgt über ein Niedertemperatursystem, das im Lehmboden eingearbeitet ist. Komfortlüftung mit Wärmerückgewinnung (Wirkungsgrad 78 %) sorgt für konstante Lufthygiene. Über eine Soleleitung unter der Bodenplatte wird die eingebrachte Luft im Winter vorgewärmt, im Sommer vorgekühlt. Planung und Bauführung wurden mit dem Energieinstitut in Dornbirn und dem Umweltverband auf die Vorgaben des Vorarlberger Kommunalgebäudeausweises abgestimmt: Vom Maximum an 1000 Punkten wurden 941 erreicht, ohne unverhältnismäßige, unwirtschaftliche Maßnahmen in Kauf zu nehmen. Alle Materialien wurden durch eine externe ökologische Bauleitung geprüft und mussten vor Verwendung freigegeben werden. Vor der Übergabe kam noch eine Kontrollmessung auf Formaldehyd und flüchtige organische Verbindungen. Auch das Dach leistet seinen polyvalenten Beitrag im Gesamtklang des Werkes – und trägt eine PV-Anlage mit einem Jahresertrag von knapp 36.000 kWh. (Jurytext Staatspreis Architektur & Nachhaltigkeit 2014 / Otto Kapfinger)

Details

Adresse: Fidelisgasse 1, 6835 Zwischenwasser Muntlix, Österreich
architect: HEIN architekten zt (Matthias Hein)
client: Gemeinde Zwischenwasser
assistance client Gemeinde Zwischenwasser: Bürgermeister Kilian Tschabrun
structural engineer: SSD Beratende Ingenieure
assistance structural engineer SSD Beratende Ingenieure: Benno Kopf
construction supervisor: Gernot Thurnher
building physics: Bernhard Weithas
Fotografie: Robert Fessler, Darko Todorovic, Kurt Hörbst
Weitere Konsulent:innen: Bauphysik: Bernhard Weithas ZT GmbH, Lauterach
Heizung Sanitär: Werner Cukrowicz, Lauterach
Elektroplanung: Walter Bischof, Tschagguns
Ökologie: Spektrum, Dornbirn

Building Type: Educational
Competition: 2011
Planning: 2012 - 2013
Construction: 2012 - 2013

Gross floor area: 743 m²
Net floor area: 897 m²
Built-up area: 375 m²
Enclosed space: 4.350 m³

Nachhaltigkeit

Gebäudetyp: Neubau eines Kindergartens, Holzbau in Passivhausqualität; Stampflehmböden
Besonderheiten: Musterbeispiel für Kommunalgebäudeausweis Vorarlberg, PV-Anlage mit Jahresertrag von knapp 36.000 kWh Strom
Baustoffe: Holzbau mit Stampflehmböden; Dämmstoffe sind HFKW-frei; Rohre, Folien, Fußbodenbeläge, Elektroinstallationen, Fenster und Türen sowie Sonnenschutz sind PVC-frei
Nutzkältebedarf: 1 kWh/m²a (PHPP)
CO2-Emissionen: 23,8 kg CO2/m²a (PHPP)
Versorgungstechnik: Kontrollierte Be- und Entlüftung mit Wärmerückgewinnung; Wärmepumpe mit Tiefensonden; Bauteilaktivierung via Fußbodenheizung; Photovoltaikanlage; LED -Beleuchtung
Qualitätssicherung: Blower Door Test, umfassendes Energiemonitoring, Ermittlung Energiebedarf mit PHPP, externes Produktmanagement , klimaaktiv Gold

Heizwärmebedarf: 14,0 kWh/m²a (PHPP)
Primärenergiebedarf: 91,0 kWh/m²a (PHPP)
Heizwärmebedarf: 9,0 kWh/m²a (Energieausweis)
Außeninduzierter Kühlbedarf: 1350,0 kWh/m²a (Energieausweis)

Ausführende Firmen

Zimmerei: oa-sys, Zoll 887, 6861 Alberschwende
Lehmböden: Lehm Ton Erde, Schlins
Einrichtung: Tischlerei Plattner, Hohenems
Baumeister: Jäger Bau GmbH, 6780 Schruns
Fenster: Hartmann Fenster, Nenzing

Preise und Auszeichnungen

Staatspreis Architektur & Nachhaltigkeit 2014, Prizewinner

Architekturwettbewerb

Das Projekt ist aus dem Verfahren Neuerrichtung Kindergarten Muntlix hervorgegangen

1. Rang, Gewinner, 1. Preis: Matthias Hein

Archtour

↗

vai onTour Energiewunder

↗

vai onTour Im Vorderland

Karte

Pläne

Lageplan
Grundrisse
Längsschnitt
Alle auf dieser Website abgebildeten Fotos und Pläne sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
