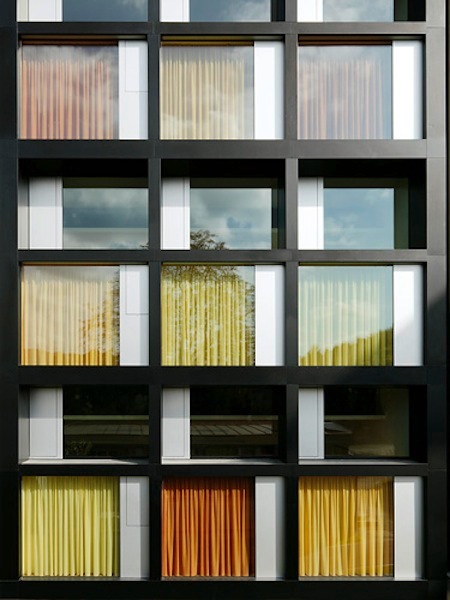

- Buntes Regal, Ansicht Innenhof
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

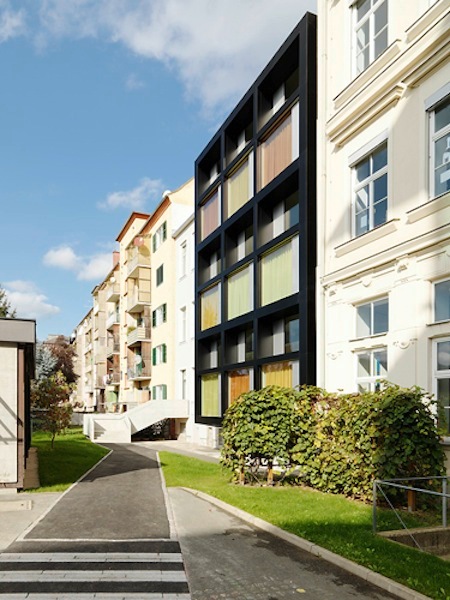

- Erweiterung Innenhof, neuer Hofausgang
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

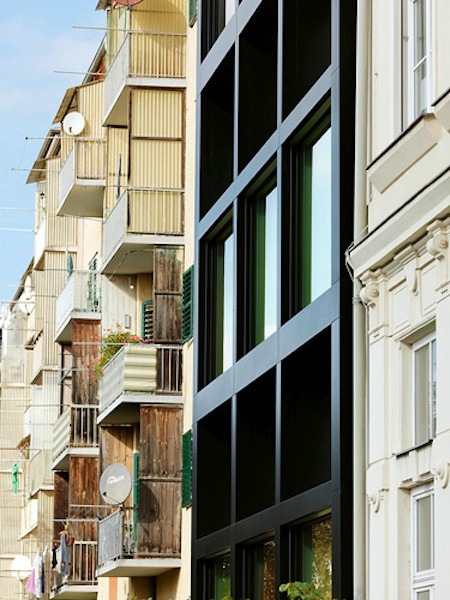

- Verandainterpreationen, Nachbarbalkone
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

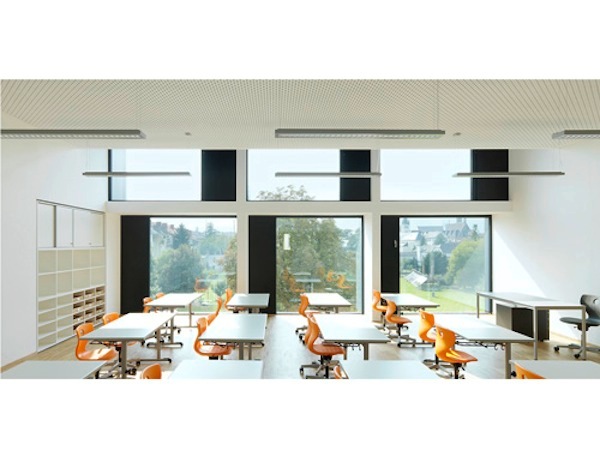

- Ausblick aus Klasse auf Park Lazaristenkirche
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

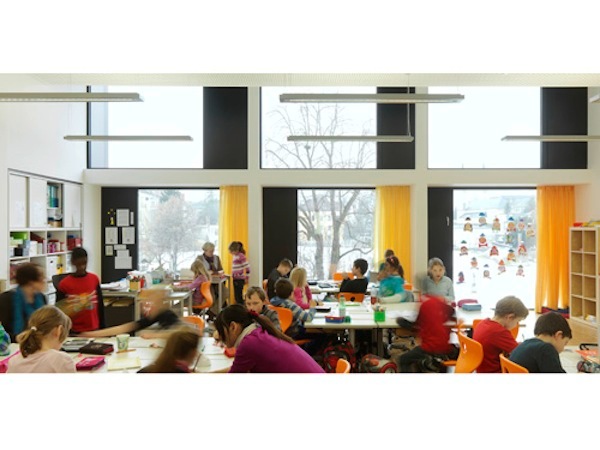

- bunte, belebte Klasse
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

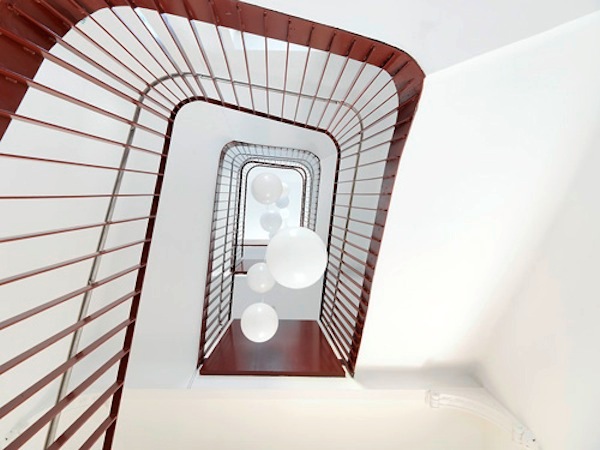

- Treppenhaus
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

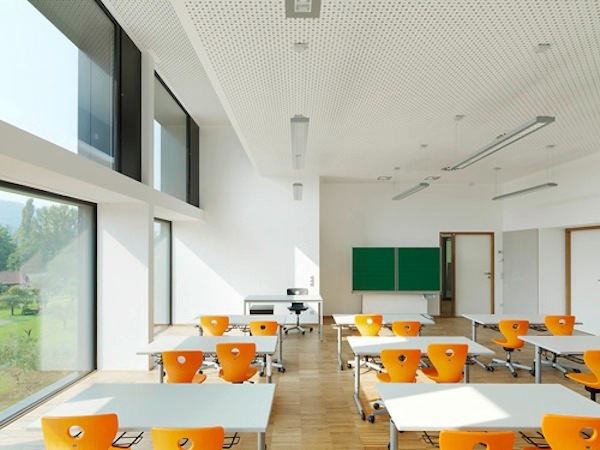

- gestaffelte Decke, optimimierte Lichtführung
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

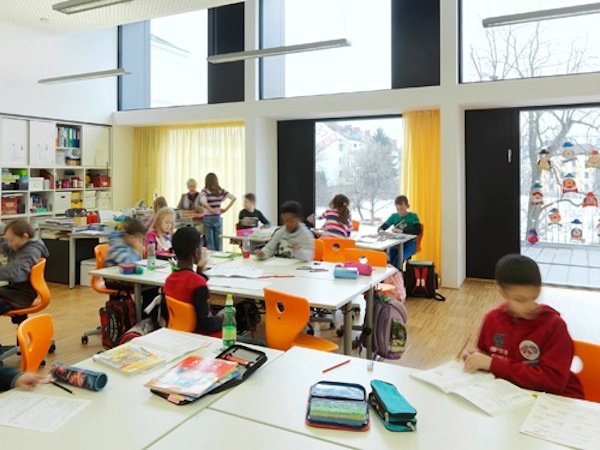

- Gruppenunterricht
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

25. November 2013 - HDA

Pädagogische Konzepte und deren Umsetzung in adäquaten Schulräumen sind aktuelle Diskussionsthemen. In diesem Zusammenhang wird der Umbau bestehender Bausubstanz zur besonderen Herausforderung. Mitte des 19. Jahrhunderts wird an der Keplerstraße ein großes, dreigeschoßiges Waisenhaus errichtet, das wenige Jahrzehnte später um ein Geschoß aufgestockt und in ein Schulgebäude umgewidmet wird. An der Seite zur Gabelsbergerstraße, wird gegen Ende des 19. Jahrhunderts ein dreigeschoßiges Gebäude als Volksbad errichtet, das mittlerweile seine Funktion verloren hat. Dem großen Platzmangel in der Volksschule folgend, entschließt sich die Stadt Graz, das ehemalige Bad als Erweiterung der Volksschule umzugestalten.

Die Anbindung an den Erschließungsgang des bestehenden Volksschulgebäudes bildet einen wesentlichen Angelpunkt des räumlichen Konzepts. Während sich alle Klassenräume zur Hofseite orientieren, liegt hinter der Fensterfront zur Straße ein breiter Erschließungsgang.

Ein Mauerdruchbruch am Ende dieser Gänge im 1. und 2. OG stellt die Verbindung in das neu gestaltete Gebäude her. Eine Erweiterung der Klassen an der Hoffassade bringt die erforderlichen Raumgrößen und ist als Zubau in Form großzügiger Veranden zu verstehen.

Vom Nutzungskonzept neu interpretiert wird der neue, überbreite Erschließungsbereich an der Straßenseite, der sich durch die Stellung der tragenden Mittelwand im Gebäude ergibt. Unmittelbar den Klassenräumen zugeordnet und durch breite Wanddurchbrüche mit ihnen verbunden, bieten diese Bereiche neue Nutzungsmöglichkeiten, über die einfache Gang- und Garderobenfläche hinaus. Im Zusammenspiel mit der neuen Bodenoberfläche aus Holz und darunter liegenden Fußbodenheizung, können diese Räume als Erweiterung der Klassen, für Gruppenarbeiten und als Spiel- oder Pausenräume genutzt werden, ganz den neuen pädagogischen Konzepten folgend. Bleiben die breiten Doppeltüren in der Mittelwand geschlossen, arbeitet die Klasse konzentriert in ihrem Raum, oder aber sie orientiert sich zum Gruppenraum, der ebenfalls an der Hofseite des Gebäudes liegt.

Im Erdgeschoß ist eine interne Verbindung der beiden Gebäude nicht möglich, da hier der Gangbereich der Volksschule als Umkleide für den Turnsaal genutzt wird. Daran anschließend, wird im umgestalteten Gebäude ein Werkraum mit Lager untergebracht.

Am Ende der Gänge im Bestand liegen im 1. und 2. OG zwei Gruppenräume, die nach dem Umbau durch jeweils zwischen zwei Klassen eingeschobene Gruppenräume ersetzt werden. Die neuen Trennwände werden zur Fensterfront von großflächigen Glasportalen aufgelöst, die beide Klassen direkt mit dem Gruppenraum verbinden.

Die ungewöhnliche Raumhöhe von rund vier Metern, ermöglicht eine differenzierte Gestaltung der neuen Fassade, die sich über ihre gesamte Höhe, also von Fußboden bis Decke, dem Ausblick über den Schulhof und die angrenzenden großen Grünflächen, bis zum Plabutsch hin öffnet. In etwa zwei Metern Höhe springt die Fensterebene um 80 cm Tiefe zurück in den Raum. Zwischen den Außenwänden und den beiden Wandstützen entstehen drei Fensternischen mit einer Raumhöhe von zwei Metern und einem Fenster, das bis zum Fußboden reicht. Das über diesen Nischen liegende Fensterband wird auf deren Innenkante zurückversetzt und bringt damit anderes Licht in den Raum.

Die Unterscheidung der bei den Nischen vorgesetzten und darüber zurückspringenden Fensterebenen gibt den hohen Klassenräumen die Maßstäblichkeit kleiner Kinder zurück und ermöglicht auch für sie den freien Ausblick in die Umgebung, ohne Einschränkung durch hohe Fensterbrüstungen, wie im Altbau. (Text: Architekt:innen)

25. November 2013 - HDA

Volksschule Gabelsberger - Zu- und Umbau

Innovationen – nach J. Schumpeter neue Kombinationen vorhandener Dinge und Kräfte – erfordern Pioniergeist verbunden mit Hartnäckigkeit und Überzeugungskraft, um Beharrung und Widerstand zu überwinden und verstehen sich quasi als „Endlosschleifen“ der Slogans „Think“ (created by IBM) und „Think different“ (created by Apple).

Der Umbau und die Erweiterung der Volksschule Gabelsberger offenbart uns eine Vielzahl an Innovationen. Als Innovation 1 kann der Wandel vom entbehrlichen, da veralterten, Badehaus hin zu einem modernen „Bildungsbau“ verstanden werden. Innovation 2 ist die klar strukturierte Raumerweiterung verbunden mit einer konstruktiv gelungenen und sichtbar gemachten Kombination der im Neubau eingesetzten Holz-Massivbauweise in Brettsperrholz mit der im Bestand vorherrschenden Ziegel-Massivbauweise. Neue pädagogische Konzepte und der in Bildungsfragen erforderliche Reformwille finden ihre Berücksichtigung in der Innovation 3. Die jedem Geschoßgrundriss ablesbare Anordnung des Klassenzimmers, des Gruppenraums und des überbreiten Erschließungsbereichs lässt eine durchdachte und gewollte Interaktion zwischen diesen Räumen erkennen und erlaubt eine vielseitige Nutzung der licht- und luftdurchfluteten Geschoße.

Der Leitsatz der VS Gabelsberger „Uns ist das Kind in seiner Gesamtheit wichtig“ wurde mit diesem Erweiterungbau glaubwürdig umgesetzt. (Text: Gerhard Schickhofer, Univ.-Prof., Institut für Holzbau und Holztechnologie, TU Graz)

Details

Adresse: Gabelsberger Str. 1-3, 8020 Graz, Österreich
Architektur: .tmp architekten (Uli Tischler, Martin Mechs)
Mitarbeit Architektur .tmp architekten: Team Entwurf: Uli Tischler, Martin Mechs
Team Ausführung: Uli Tischler, Martin Mechs, Johann Reiterer, Karl Schantl, Florian Schicho
Bauherrschaft: GBG
Mitarbeit Bauherrschaft GBG: Projektleiter GBG: Ing. Harald Nusshold
Projektleiter Stadtschulamt Ing. Wolfgang Skof
Tragwerksplanung / Holzbau: Freller ZT GmbH
Mitarbeit Tragwerksplanung / 26 Freller ZT GmbH: DI Ewald Sabitzer
örtliche Bauaufsicht: Fleissner Partner GmbH
Mitarbeit ÖBA Fleissner Partner GmbH: Wolfgang Dallago
Fotografie: Paul Ott
Weitere Konsulent:innen: Holzbaustatik: Freller ZT-GmbH
Prüfstatik: VATTER & Partner ZT-GmbH
Planung HLS / Elektro: Ing. Bernhard Hammer GMBH
Bauphysik: Veronika Madritsch, Knittelfeld
Brandschutz: DI Rabl ZT GmbH, Graz
BauKG/ÖBA Sigeplanung: Fleissner + Partner GesmbH, Graz
Vermessung: Ing. Manfred Kainz, Graz

Maßnahme: Umbau, Erweiterung
Funktion: Bildung
Planung: 2011 - 2012
Fertigstellung: 2012

Grundstücksfläche: 4.507 m²
Bruttogeschossfläche: 1.168 m²
Nutzfläche: 704 m²

Nachhaltigkeit

Niedrigenergiehaus.
Primärkonstruktion Zubau: Brettsperrholz mit hinterlüfteter Verkleidung aus eloxiertem Alublech.
Fassade: dreifache Verglasung.
Bestand: Revitalisierung eines ehemaligen Tröpferlbades, Mauermassenbau, Ziegel.
Böden: geöltes Eichenparkett.
Energiesystem: Fernwärmeanschluss. Flächenheizung. Kontrollierte, bedarfsgesteuerte Be- und Entlüftung.

Heizwärmebedarf: 9,7 kWh/m²a (Energieausweis)

Ausführende Firmen

Baumeister Lederer Bau
Sternad Metallbau GmbH
Zimmerei Hochegger GmbH
Dachdeckerei-Spenglerei Adolf Gamperl GmbH
dp-Installationen GmbH
Elektrobau Denzel GmbH
Bautischler Safner GmbH
Ebner&Wiedner Estrichverlegungs GmbH
Innenausbau:
Friedrich Kletzenbauer Trockenbau GmbH
Parkett Weissinger
S. Jaritz Stahlbau & Montage GmbH
Tischlermöbel Conen GmbH
Schumöbel Piller GmbH
Zieger Innenausbau GmbH, Inside GmbH
Fliesen Wurm GmbH
Otmar Veit GmbH
Sklensky Beschichtungsdesign

Preise und Auszeichnungen

2013 Steirischer Holzbaupreis
