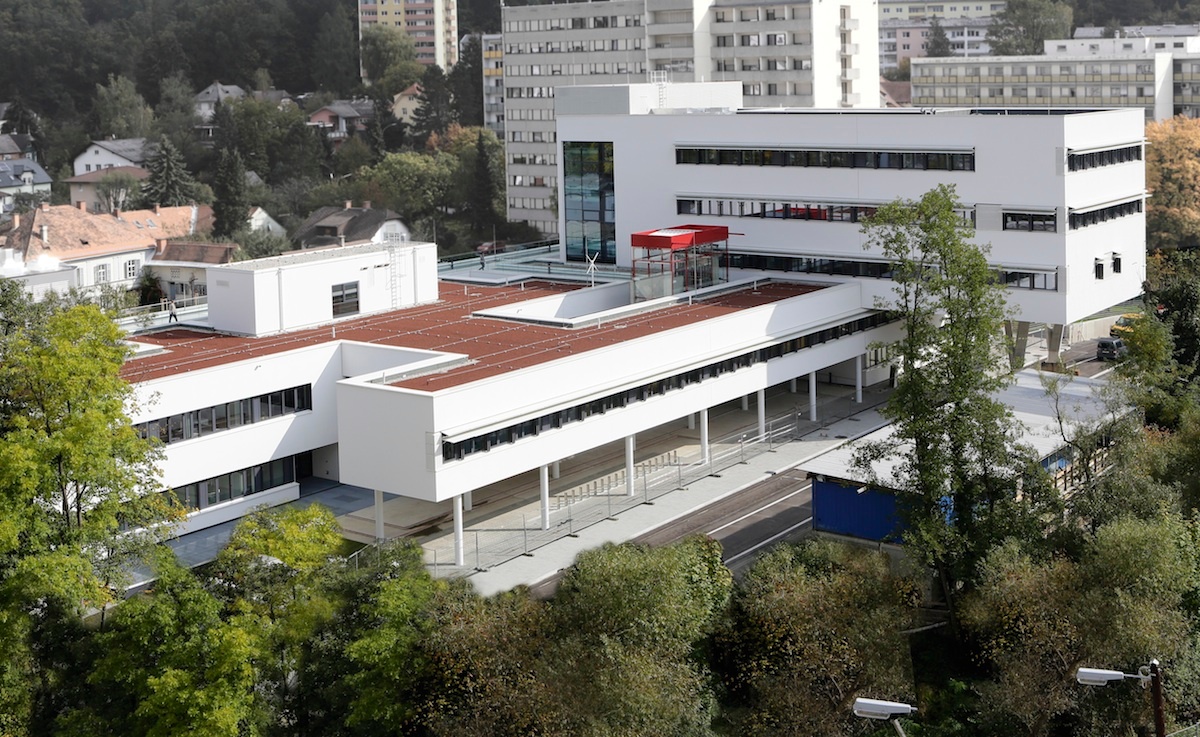

- An- und Aufsicht West
- Foto: Fotostudio Pachernegg
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

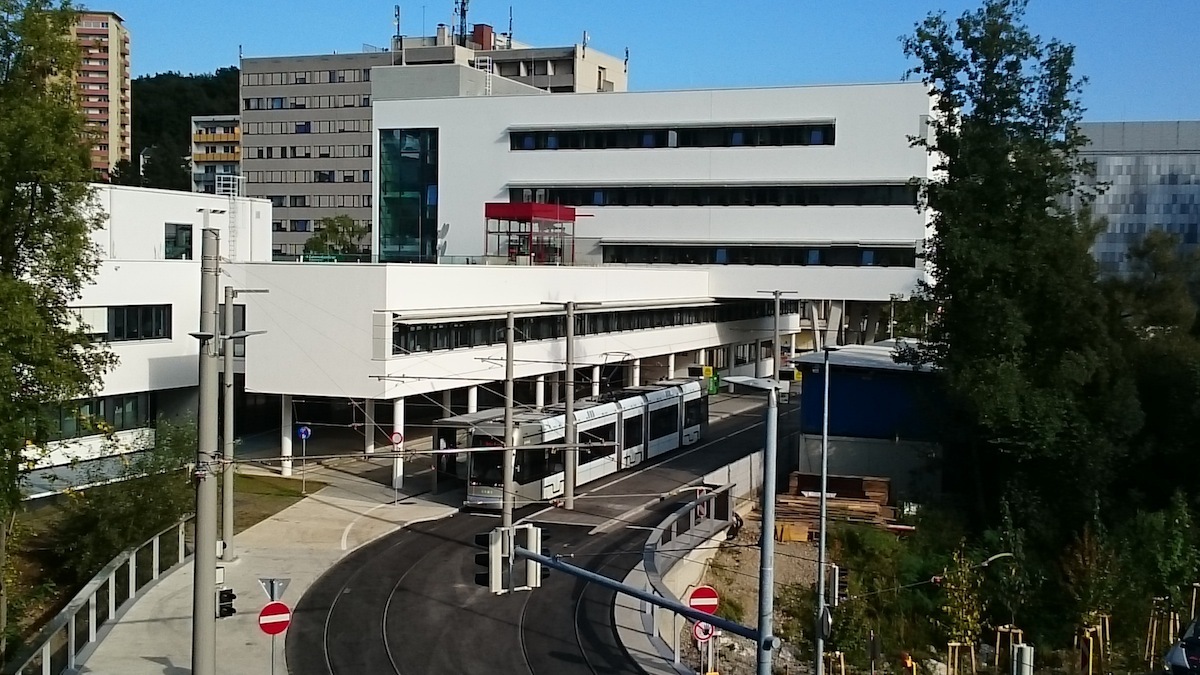

- Ansicht Südwest, Vorplatz, Straßenbahnanbindung
- Foto: Ernst Giselbrecht + Partner
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

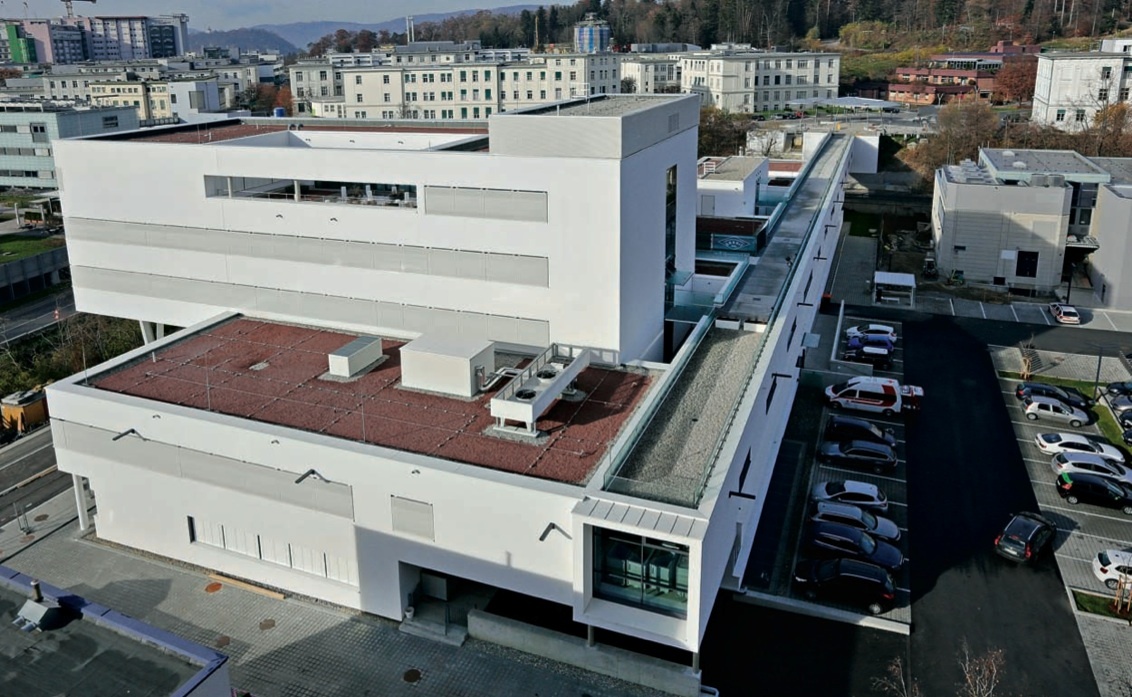

- An- und Aufsicht Ost
- Foto: Fotostudio Pachernegg
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

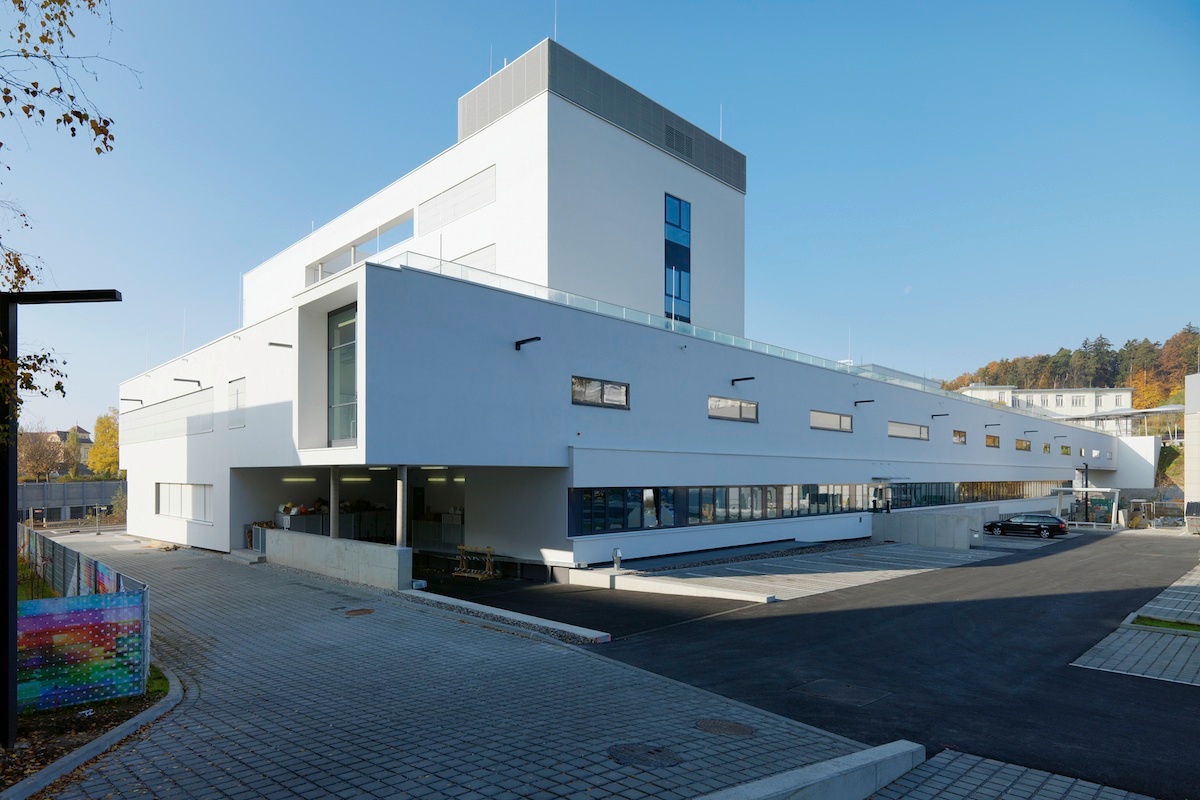

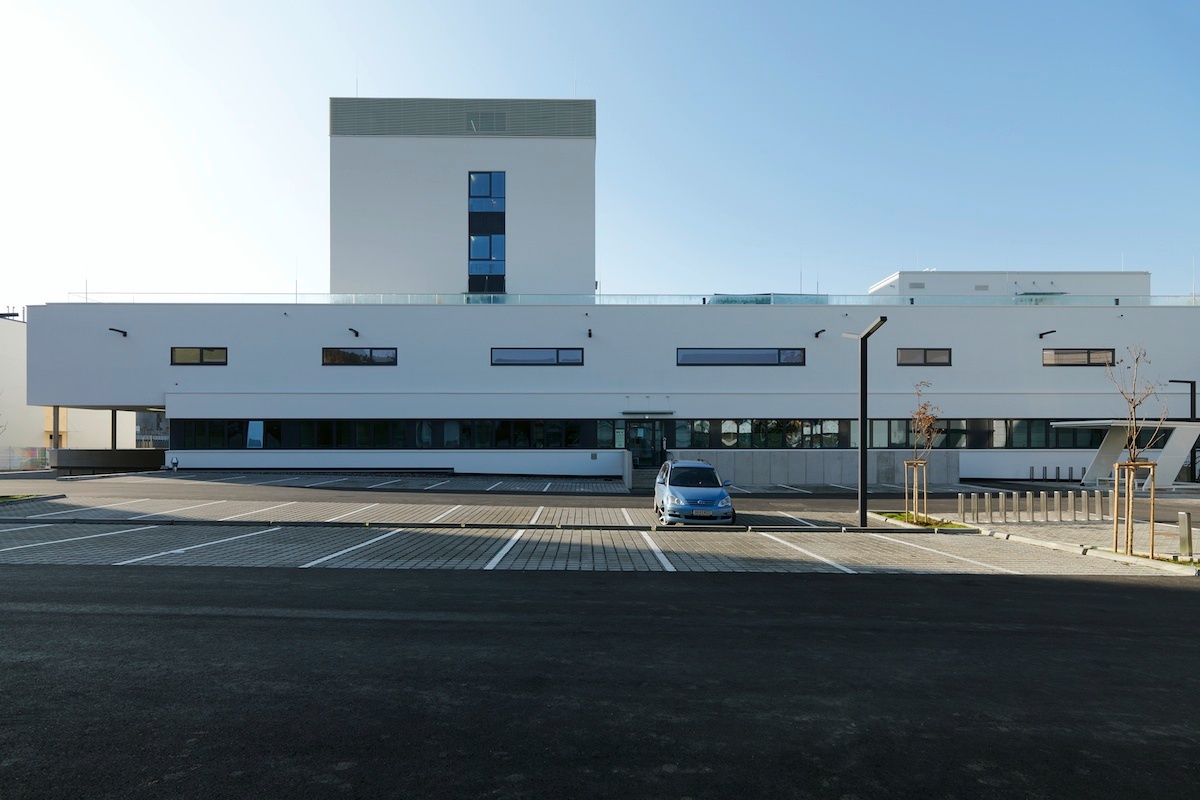

- Ansicht Nordwest
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Ansicht Nordwest
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

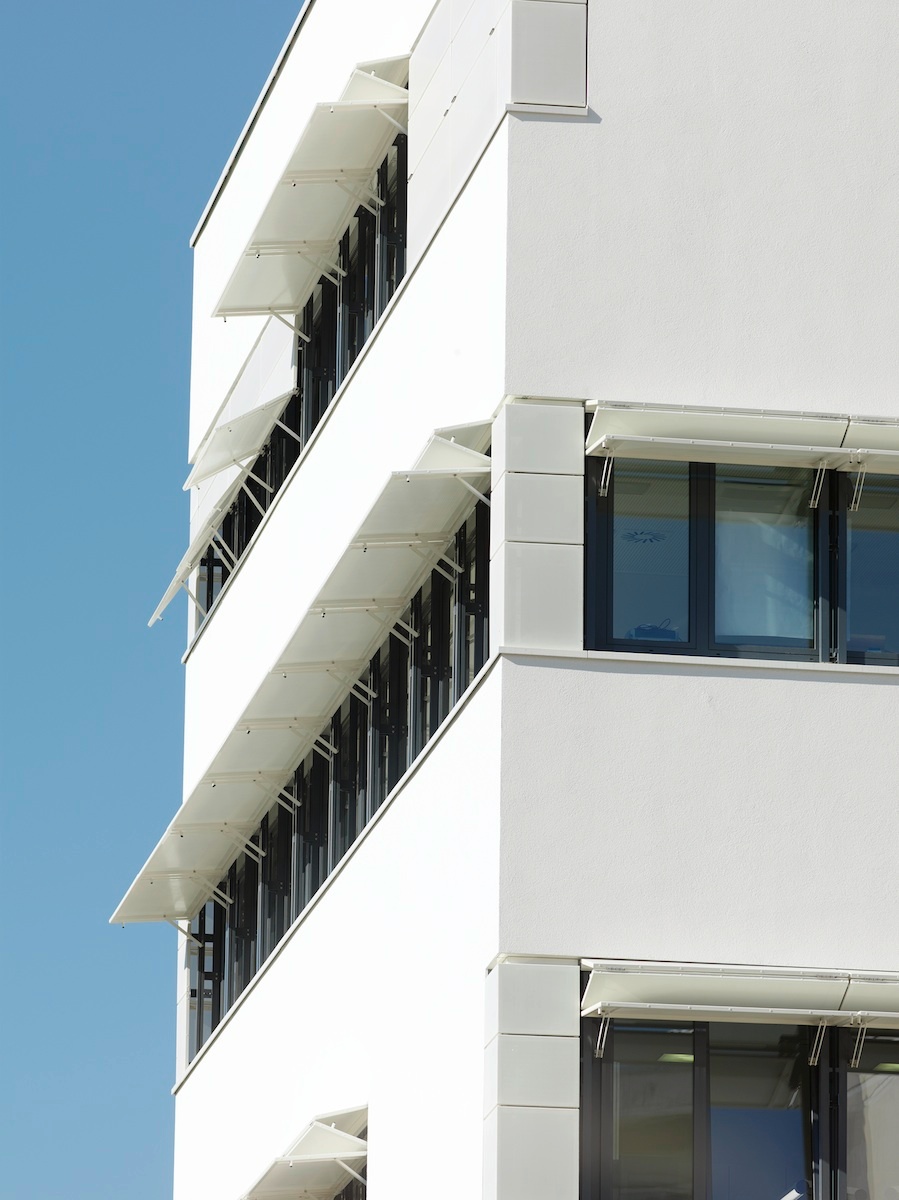

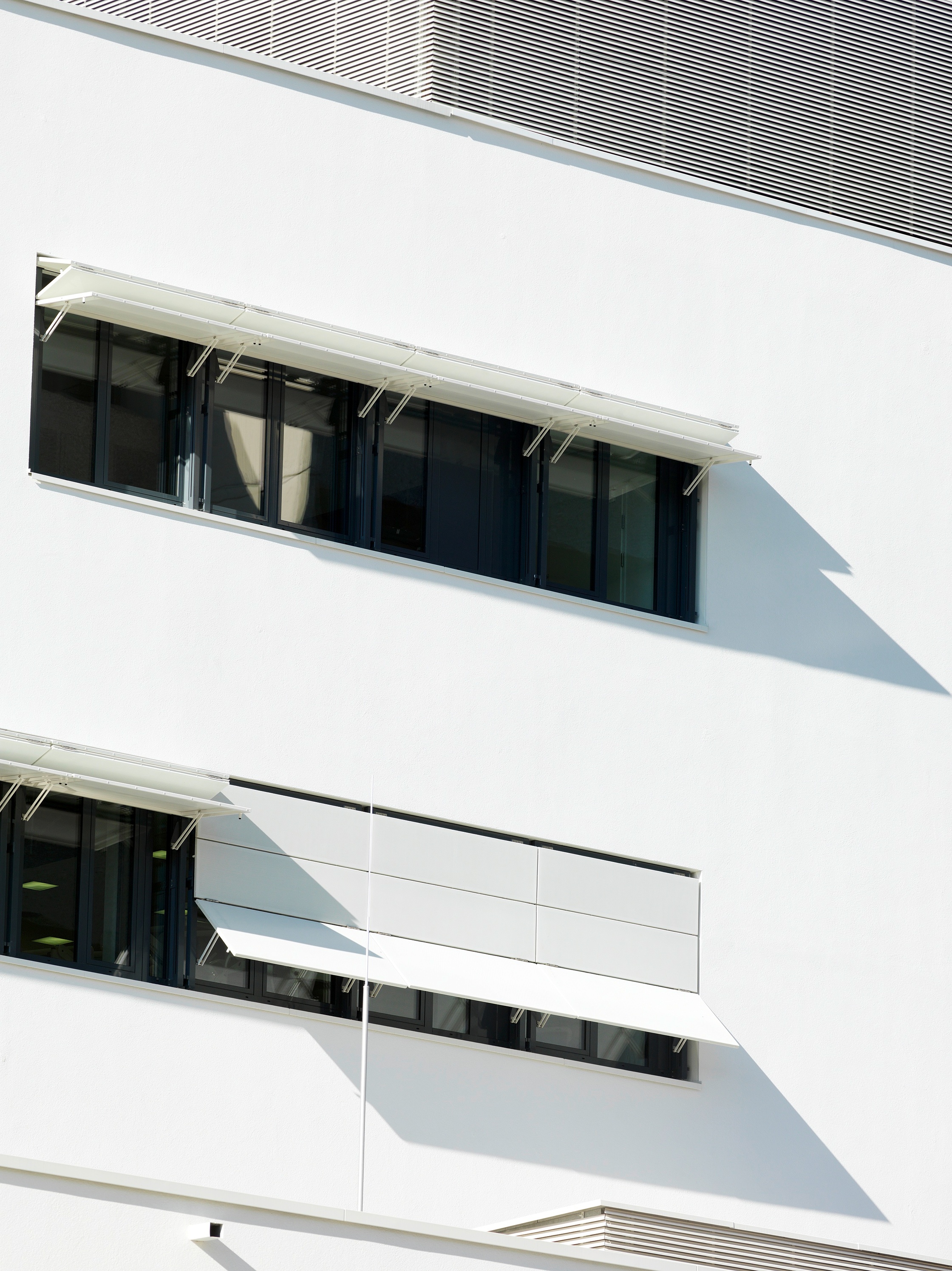

- Faltläden
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Faltläden
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Zugang vom Vorplatz aus
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

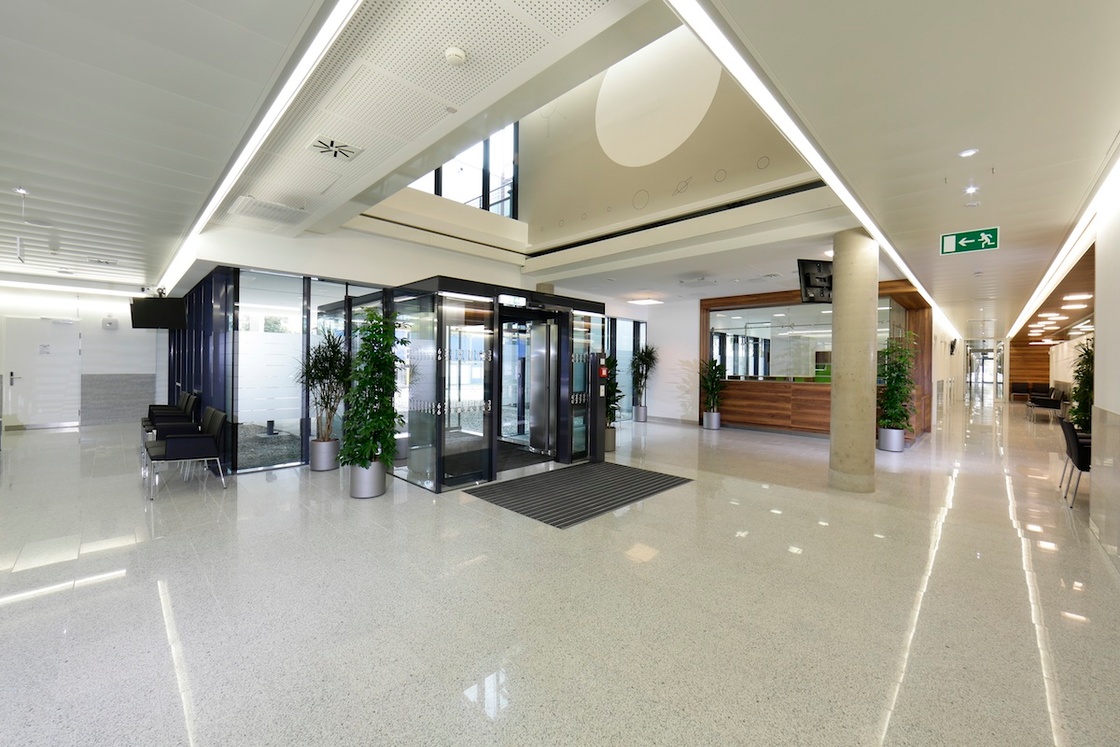

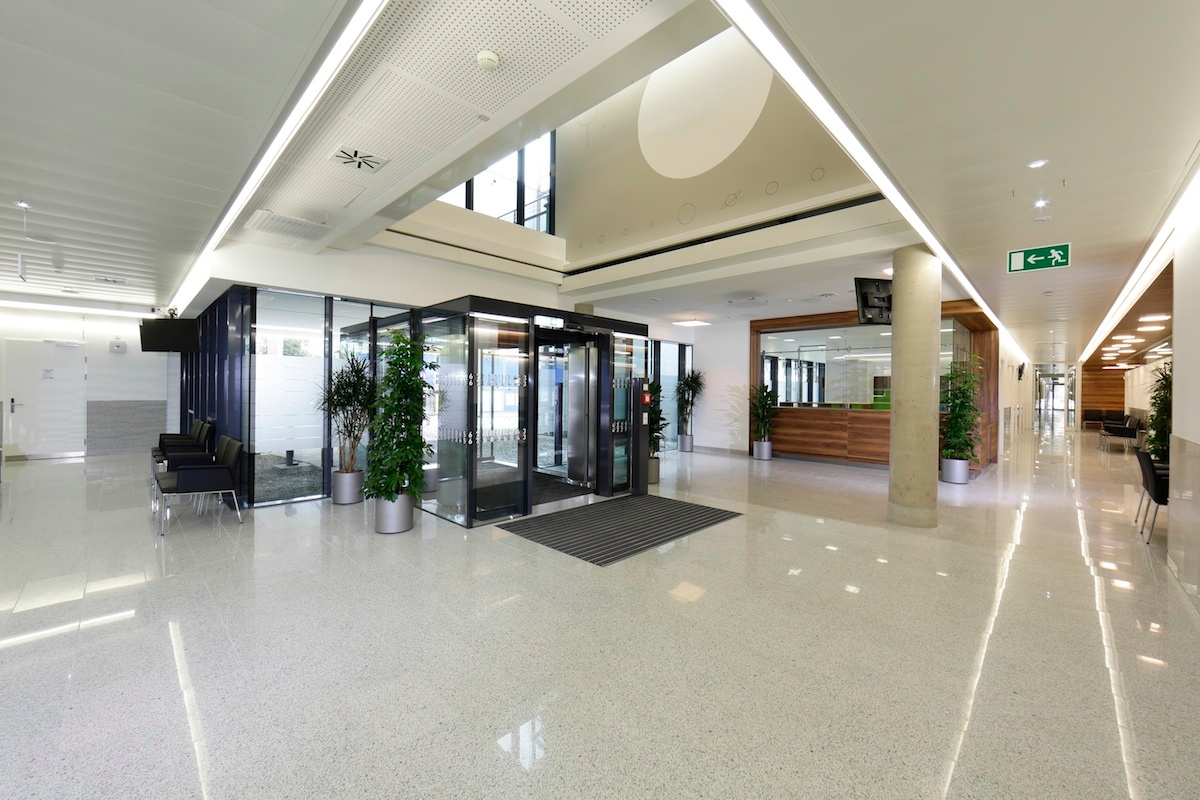

- Eingangshalle EG
- Foto: Fotostudio Pachernegg
- zum nextroom Profil
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

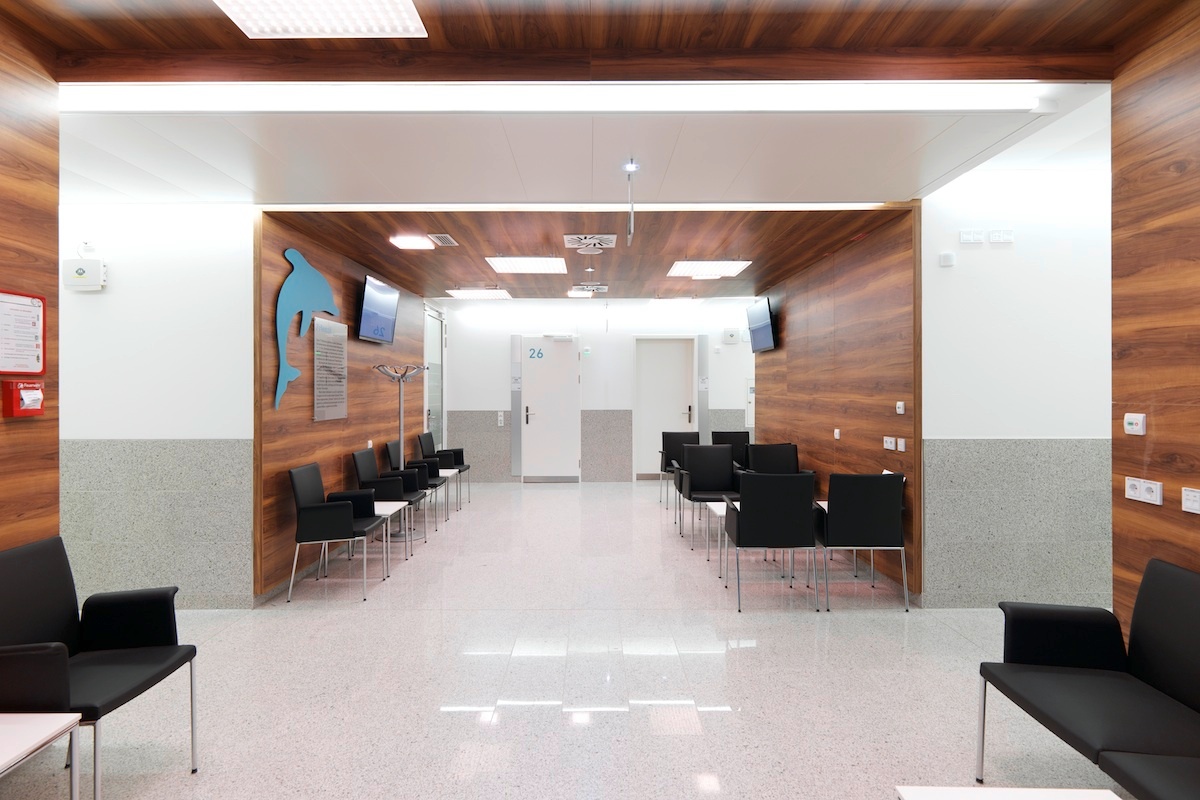

- Wartezone
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

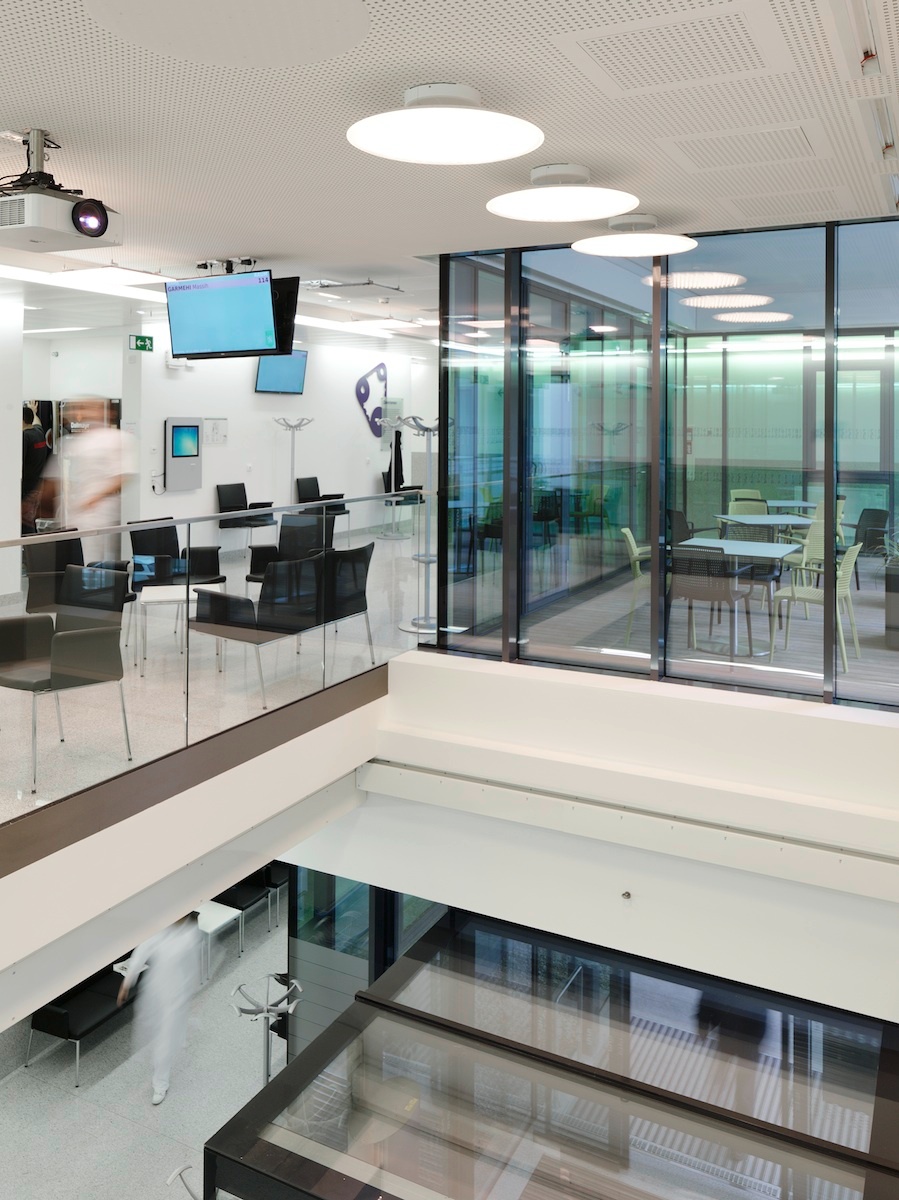

- Luftraum EG – OG1
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

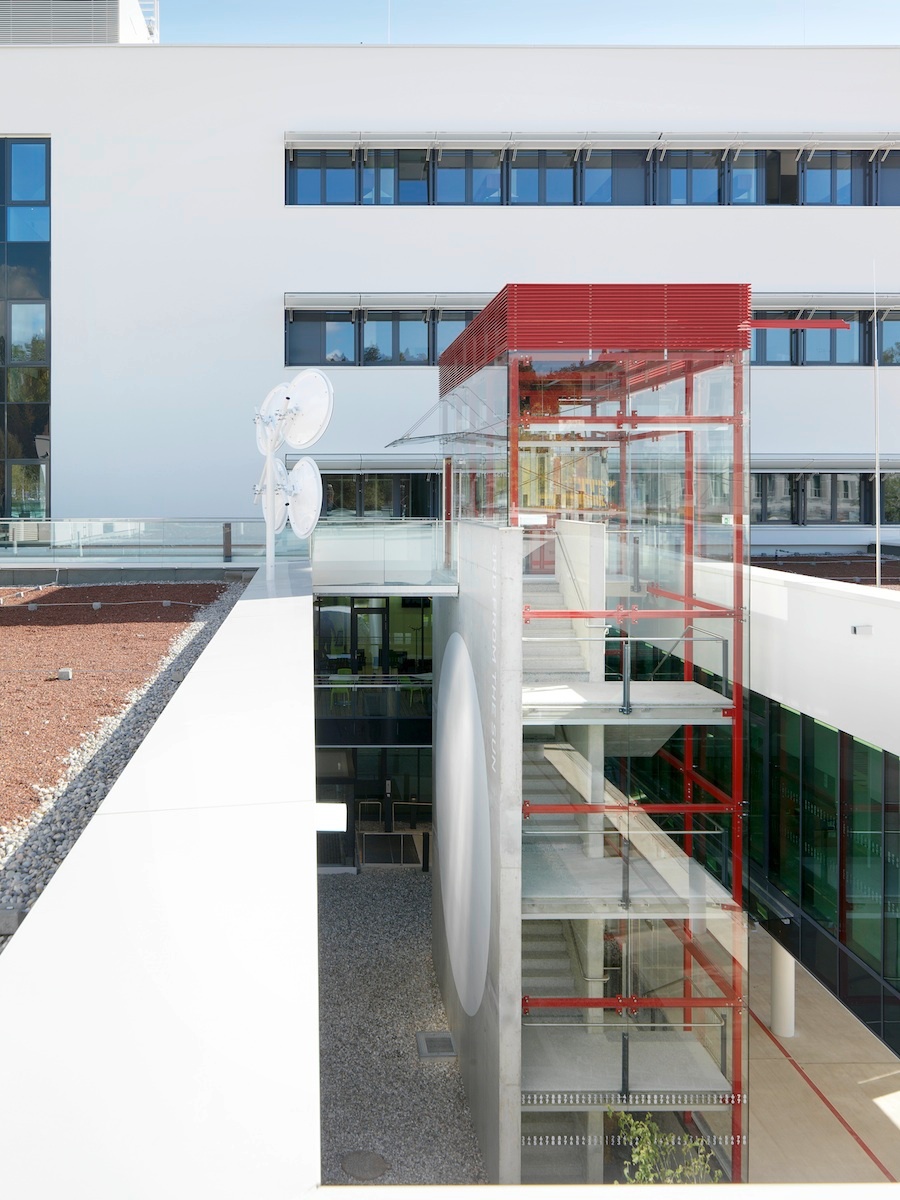

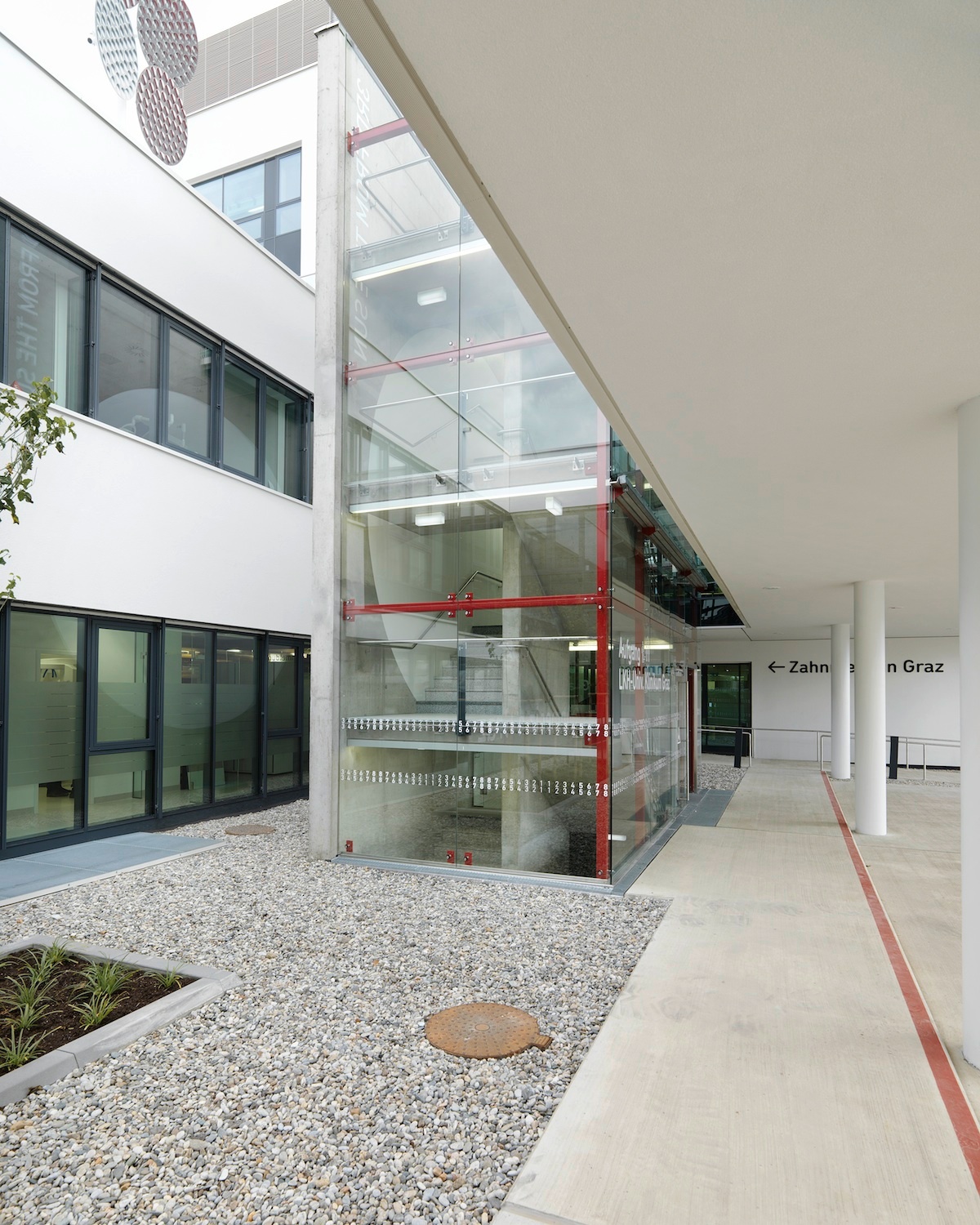

- Treppenturm
- Foto: Paul Ott
- zum nextroom Profil
- Weitere Infos zu Paul Ott: https://www.paul-ott.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

11. Oktober 2016 - HDA

Städtebauliche Situation

Der Gebäudekomplex der neuen Zahnmedizin ist Brückenkopf und Verbindungspunkt vom bestehenden LKH-Gelände zum neuen Campus Med-Uni-Graz, weshalb er besondere Bedeutung für die architektonische Gestaltung und die städtebauliche Strukturierung des Gesamtgebietes hat.

Der neue Komplex ist nicht nur Anbindung an das historisch gewachsene klinische LKH-Ensemble, sondern fungiert auch als städtebaulicher Vernetzungspunkt. Aus diesem Grund ist im Vorbereich der neuen Zahnmedizin ein urbaner Platz gestaltet, von welchem eine öffentliche Verbindung der Straßenbahnendhaltestelle mit der Brücke oberhalb des Logistiktunnels zum LKH-Gelände realisiert ist. So kann man das LKH-Gelände nicht nur im Bereich des Eingangsgebäudes beim ehem. Kutscherwirt, sondern auch im Bereich der Zahnklinik erreichen.

Die neue Eingangszone zur Zahnmedizin ist architektonisch klar ausformuliert und nicht nur von der Straßenbahnhaltestelle sondern auch vom neu geplanten vertikalen Aufschließungsbauwerk zum LKH-Gelände her gut sicht- und erkennbar.

Architektonische und funktionelle Lösung

Der Bauabschnitt 1 (KG-OG1) wird als klar strukturierter Baukörper in Süd-Ost- und Nord-West-Richtung konzipiert. Als Ergebnis der Gebäudestruktur zeigt sich eine gute Orientierungsqualität für alle Benutzer, welche dadurch unterstützt und verstärkt wird, dass Gänge und öffentliche Bereiche Ausblicke in die Landschaft bzw. auf den Vorplatz bieten. Durch die natürliche Belichtung und Belüftung aller Erschließungszonen wird eine optimale Qualität für Patienten und Mitarbeiter realisiert. Derartige Gestaltungsfaktoren werden immer mehr als ausschlaggebende Qualität im Krankenhausbereich erkannt.

Der Bauabschnitt 2 (OG2-OG4) wird als eigenständiger Baukörper in Talrichtung umgesetzt, dadurch ist eine geforderte Durchströmung des Stiftingtales mit Frischluft gewährleistet.

Medizintechnische funktionale Lösung

Das Projekt wird durch zwei Zugänge erschlossen: der südliche Haupteingang dient den Personenströmen vorrangig aus dem öffentlichen Verkehr, der nördliche Zugang mit unmittelbarer Anbindung an den PKW Parkplatz, steht auch Patienten zur Verfügung. Die Schnittstelle zwischen den beiden Zugängen bildet die zentrale Halle mit ihrer markanten Leitstelle und den angrenzenden Wartezonen, welche Ausgangspunkte für die weiteren Zugängen zu den Ambulanzen sind.

Die Anordnung der einzelnen Behandlungsgruppen wurde nach dem Prinzip des ansteigenden Hygienebedarfs sowie dem Grad der Patientenversorgungsintensität und der Synergie zwischen den Behandlungsgruppen ausgelegt. Planerisch wird diese Lösung dadurch gerecht, dass einerseits die Notfallversorgung unmittelbar neben dem Rettungszugang situiert ist und die zentrale Eingriffsraumgruppe der Oralambulanz sowie die radiologische Versorgungseinheit praktisch eine zentrale medizinische Einheit bilden, immer unter der Prämisse des ansteigenden Hygienebedarfs.

Die übrigen öffentlichen Ambulanzen wie Kieferorthopädie und Paradontologie sowie die erforderlichen Bereitschaftsdienstzimmer sind im östlichen Erdgeschoß untergebracht.

Um auch die Sterilgutversorgung in der oberen Etage des Objekts optimal zu gewährleisten, wurde die Zentralsterilisation entsprechend dem hygiene-funktionalen Ablauf im östlichen Aufschließungsbereich des Erdgeschoßes mit eigenem Aufzug situiert.

Die klinische Administration einschließlich der Abteilungsleiterbürogruppen sowie der erste Teil des Lehre- und Forschungsbereichs mit direkter Anbindung an den Versorgungstunnel zum Klinik-Gelände des LKH Graz wurde in konzentrierter Form im Nahbereich der vertikalen Aufschließungseinrichtung des ersten Obergeschoßes untergebracht.

Im Untergeschoß, ebenfalls mit allen Zugängen zu den Aufzügen und Treppenhäusern, sind die Personalumkleiden, die Umkleiden für Studierenden sowie die erforderlichen Ruheräume platziert. Die allgemeinen und technischen Ver- und Entsorgungseinrichtungen inkl. der technischen Gebäudeausrüstung befinden sich ebenfalls in diesem Geschoß.

Funktionell schließen die Einheiten der Lehre und Forschung im 3. und 4. Obergeschoß an die vorher beschrieben Funktionsstellen an. Den Abschluss des 2. Bauabschnittes bilden im 4. Obergeschoß die restlichen Administrationseinheiten in Form von Dienstzimmern und einer Dachterrasse.

Gebäudetechnik

Das Klinikgebäude wird mit Erdbohrungen und Wärmepumpe beheizt und gekühlt. Wie bei den meisten dieser Klinikgebäude ist die Bemessung der Anlage in Bezug auf die Kühlung erfolgt. Aufgrund der hohen Besucherfrequenz und der hohen Anzahl medizintechnischer Geräte und Computer ist die Beheizung nicht die entscheidende Größe. Aus diesem Grund ist ein wirksamer außenliegender Sonnenschutz von großer Bedeutung. Während Giselbrecht & Partner für ähnliche Projekte bereits 2-teilige vertikale Faltläden entwickelt hatten, forcierte man bei diesem Projekt einen 3-teiligen Faltmechanismus, welcher unterschiedliche Paneelgrößen aufweist und sich beim Öffnen zuerst mit dem unteren Paneel ausstellt, ähnlich dem Ausstellrollo bzw. dem Ausstellbalken, die von historischen Häusern her bekannt sind.

Die neue Zahnmedizin zeigt mit den Mitteln der Architektur die Kompetenz und Qualität der medizinischen Versorgung auf und ist als Brückenkopf Zeichen für die Weiterführung der architektonischen Qualität, welche beispielhaft im historischen Bestand realisiert ist.

(Text: Ernst Giselbrecht)

Ein Foto von Ernst Giselbrecht + Partner

Details

Adresse: Billrothgasse 4, 8010 Graz, Österreich
Architektur: Ernst Giselbrecht + Partner
Mitarbeit Architektur Ernst Giselbrecht + Partner: René Traby (Projektleitung), Bernhard Scherr, David Scheibner, Mirela Seva, Christina Giselbrecht, Christoph Wagner, Johannes Kerschner, Maria Schirgi, Johanna Grill
Bauherrschaft: Kages
Tragwerksplanung: Thomas Lorenz ZT GmbH
örtliche Bauaufsicht: Rudolf & Vier Partner
Kunst am Bau: Bernhard Wolf
Bauphysik: rosenfelder & höfler
Fotografie: Paul Ott
Weitere Konsulent:innen: Medizintechnik: Zach ZT GmbH, Graz
Elektrotechnik: Busz GmbH, Graz
Haustechnik: Lang GmbH, Graz
Brandschutz: Rabl ZT GmbH, Graz

Funktion: Gesundheit und Soziales
Wettbewerb: 2007
Planung: 2009 - 2014
Ausführung: 2013 - 2015

Bruttogeschossfläche: 9.700 m²
Nutzfläche: 7.500 m²
Umbauter Raum: 40.600 m³

Nachhaltigkeit

Energiesysteme: Wärmepumpe, Geothermie
Materialwahl: Stahlbeton

Ausführende Firmen

Baumeister: Kostmann GmbH, St. Andrä/L.
Alu-/Glasfassade: Sauritschnig GmbH, St.Veit
Putzfassade: Granit BauGmbH, Graz
Faltelemente: SFL GmbH, Stallhofen

Publikationen

2016 Architektur Aktuell Nr. 433, 04.2016
2016 Intelligente Architektur, Juli-Sep. 2016

Architekturwettbewerb

Das Projekt ist aus dem Verfahren LKH Graz-Neubau Zahnklinik hervorgegangen

1. Rang, Gewinner: Ernst Giselbrecht + Partner ZT-GMBH
2. Rang, Preis: EDERER + HAGHIRIAN ARCHITEKTEN ZT-GmbH
3. Rang, Preis: Nickl & Partner Architekten
4. Rang, Anerkennung: Michael Regner

Christoph Müllauer

Seidel:Architekten
k. A.: Martin Strobl Sr.

ARGE Moosbrugger - Wasmeyer, Harald Wasmeyer

Eva Gyüre

Hans Gangoly

Titus Pernthaler

epps Ploder Simon ZT GmbH

Croce - Klug

Klaus Franzmair

Kummer.Lubk.Partner Architekten Ingenieure Generalplaner
