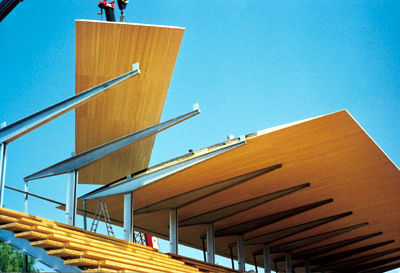

- Montage der Dachelemente
- Foto: Ignacio Martinez
- zum nextroom Profil
- Weitere Infos zu Ignacio Martinez: http://www.occidente.com/ignacio.martinez
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

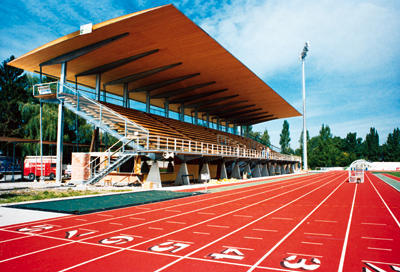

- Gesamtansicht
- Foto: Ignacio Martinez
- zum nextroom Profil
- Weitere Infos zu Ignacio Martinez: http://www.occidente.com/ignacio.martinez
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

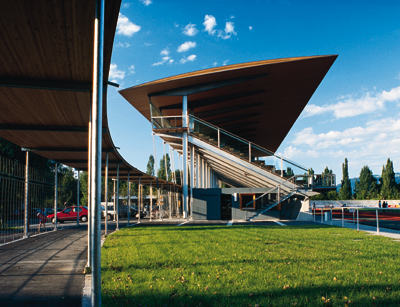

- Gesamtansicht
- Foto: Ignacio Martinez
- zum nextroom Profil
- Weitere Infos zu Ignacio Martinez: http://www.occidente.com/ignacio.martinez
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Rückseite mit Eingängen
- Foto: Ignacio Martinez
- zum nextroom Profil
- Weitere Infos zu Ignacio Martinez: http://www.occidente.com/ignacio.martinez
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

14. September 2003 - Architekturzentrum Wien

Durch ihre außergewöhnliche Leichtigkeit und Transparenz wird die Anlage nicht zur Barriere im Stadtraum, sondern bleibt von allen Seiten durchsichtig und bildet unter der Tribüne hochwertige Freibereiche mit linear aufgereihten Umkleideboxen. Stahl als Raumgerüst, Holz für die flächigen, horizontalen Bauteile und Glas als vertikaler Wetterschutz verleihen dem Bau eine dynamische Präsenz, die Assoziationen zum Sportgeschehen anspricht.

Das Tragwerk bilden Stahlstützen mit beidseitigen Kragarmen, ausgekreuzt durch Zugstangen; die Dachfläche, mehr als 8 m über die Stahlträger vorkragend, ist aus leicht gebogenen, zweischaligen Holzelementen in Spantenbauweise. Es sind sehr leichte, flügelartige Fertigteile, die in Längsrichtung durch eingeschobene Stahlträger auf den Kragarmen montiert und fixiert wurden.

In zwei Tagen wurden damit 1000qm Tribünenfläche überdacht und mit Edelstahlblech gedeckt. Um das Dach gegen die am Bodensee auftretenden Windkräfte zu sichern, wurden im vorderen Bereich der Kragarme Kammern mit Kiesfüllung eingebaut, die ein Anheben der Dachfläche verhindern und die hintere Abspannung der Konstruktion von Druckkräften freihalten. 1.Preis eines 1992 durchgeführten Architektenwettbewerbes. (Text: Otto Kapfinger, 21.09.2000)

3. Juli 2002 - Österr. Holzleimbauverband

Tribüne Bodenseestation

Ein leicht geschwungenes, zweischaliges Holzdach überdeckt eine Fläche von 17 x 57 m und kragt beidseitig 5 m über die Stahlkragträger aus, auf denen es punktförmig mit Abstand gelagert ist. Die Konstruktion wurde in 4,4 x 17 m großen Hohlkastenelementen vorgefertigt und in wenigen Stunden zusammengefügt. Die einzelnen Elemente sind in Längsrichtung der Tribüne durch eingeschobene Stahlträger auf der Stahlkonstruktion gehalten. Die linsenförmig zugeschnittenen BS-Holz Spanten sind mit den Beplankungen verleimt und tragen mit ihnen Verbund. Die untere Platte aus Douglasie-Dreischichtplatten bildet gleichzeitig die glatte Untersicht. Kammern mit Kiesschüttung im vorderen Bereich der Dachelemente verhindern das Auftreten von Wechselkräften in der Stahlkonstruktion. Die Sitzstufen und Treppen der Tribüne sind aus Douglasien BS-Holz hergestellt.

Details

Projektfotos

Ein Foto von Ignacio Martinez — Montage der Dachelemente
Foto: Ignacio Martinez
zum nextroom Profil

Weitere Infos zu Ignacio Martinez: http://www.occidente.com/ignacio.martinez

Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

Adresse: Druckergasse, 6900 Bregenz, Österreich
Architektur: Bernd Spiegel, Helmut Dietrich, Johannes Kaufmann Architektur (Johannes Kaufmann)
Bauherrschaft: Stadt Bregenz
Tragwerksplanung: Mader & Flatz, merz kley partner
Fotografie: Ignacio Martinez

Maßnahme: Neubau
Funktion: Sport, Freizeit und Erholung
Ausführung: 1994 - 1995
