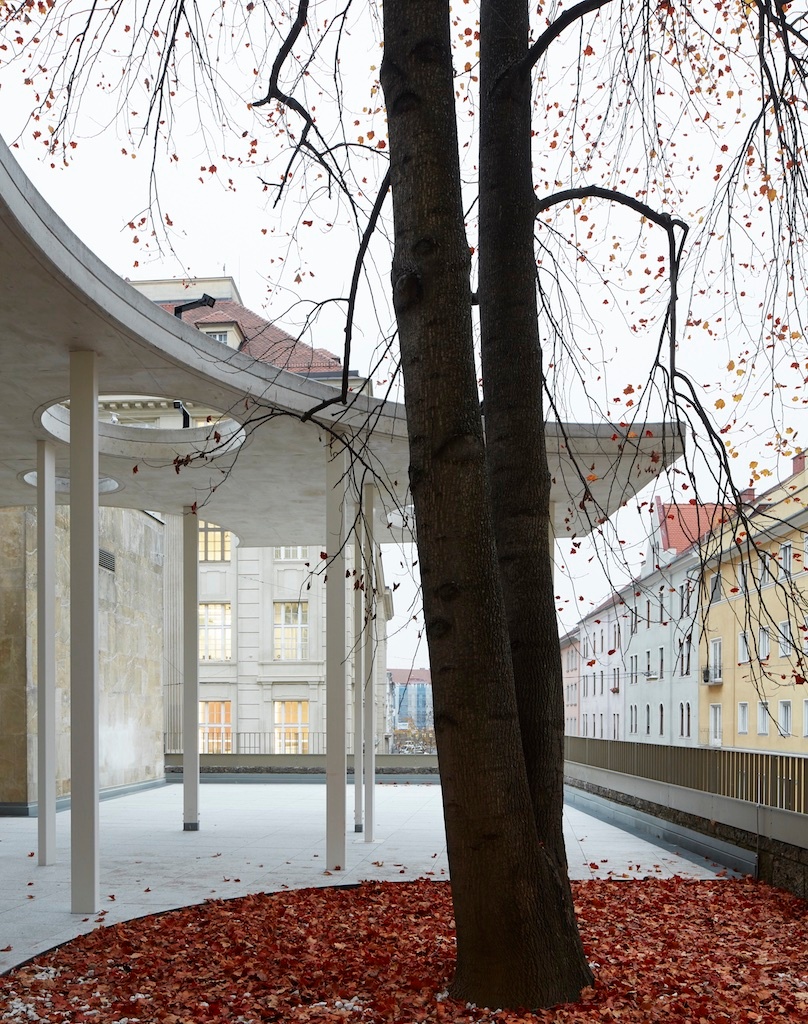

- Nach Außen tritt die Umgestaltung nur in Form des einprägsamen Vordaches über der Terrasse am Westeingang in Erscheinung...
- Foto: David Schreyer
- zum nextroom Profil
- Weitere Infos zu David Schreyer: http://www.schreyerdavid.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

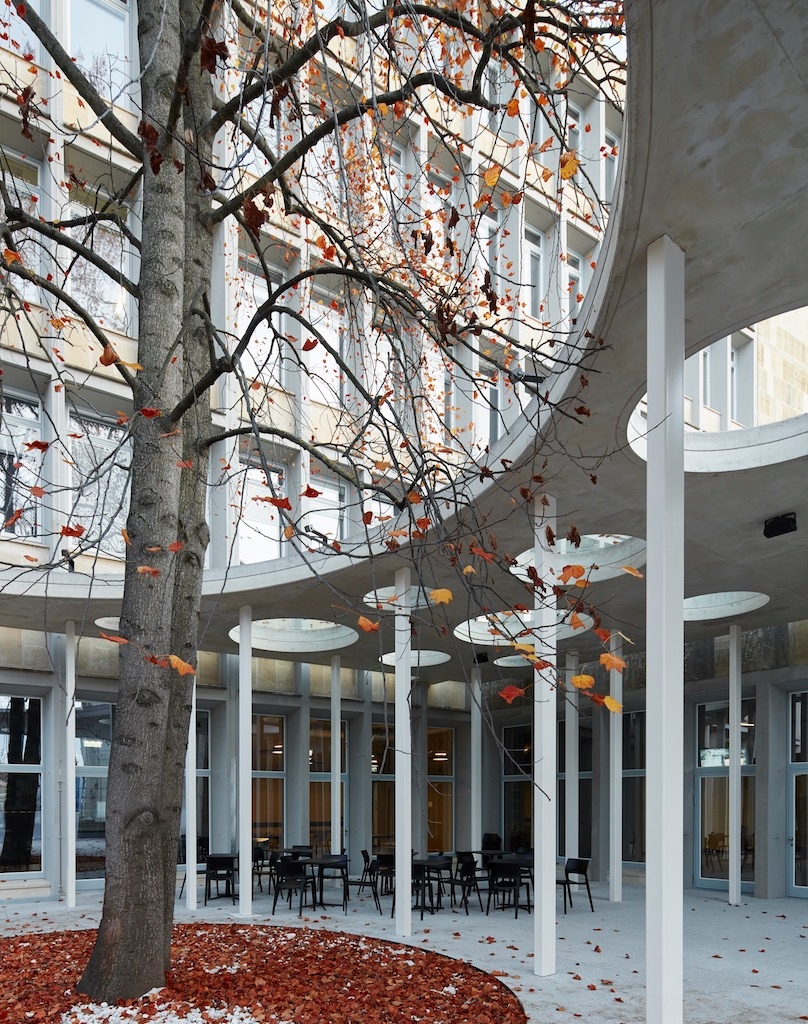

- ...welches diese Zone vor dem Café und den Studierzonen zu einem Treffpunkt am Campus mit Aufenthaltsqualität werden lässt.
- Foto: David Schreyer
- zum nextroom Profil
- Weitere Infos zu David Schreyer: http://www.schreyerdavid.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

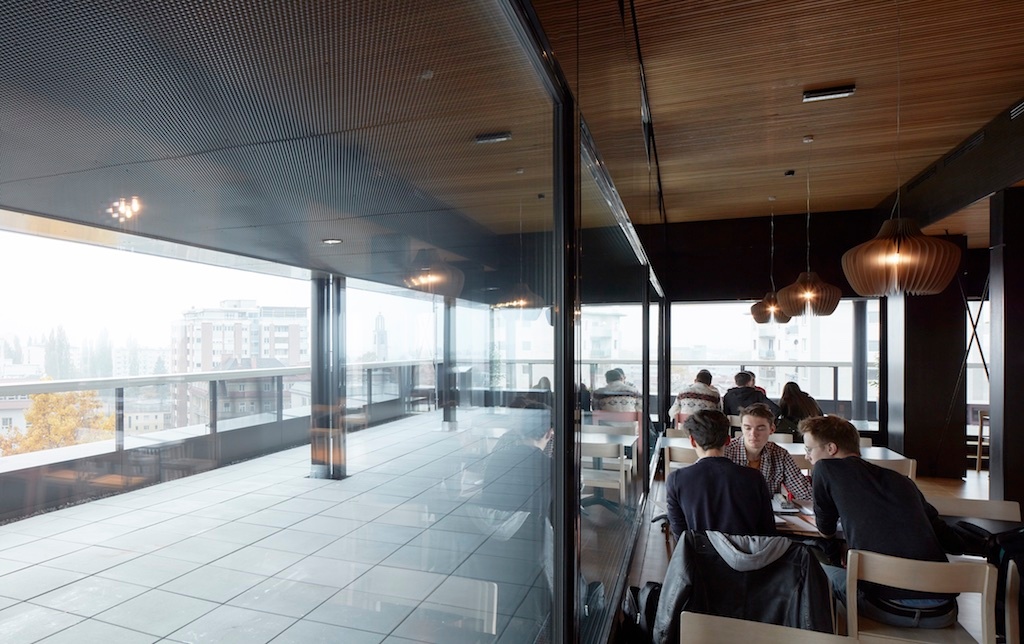

- Das ehemalige Technikgeschoss am Dach wurde komplett abgetragen und durch ein für den Campus „Neue Technik“ zentrales Restaurant samt Dachterrasse ersetzt, dessen großzügige Verglasung eine ungestörte Sicht auf die Grazer Altstadt ermöglicht.
- Foto: David Schreyer
- zum nextroom Profil
- Weitere Infos zu David Schreyer: http://www.schreyerdavid.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

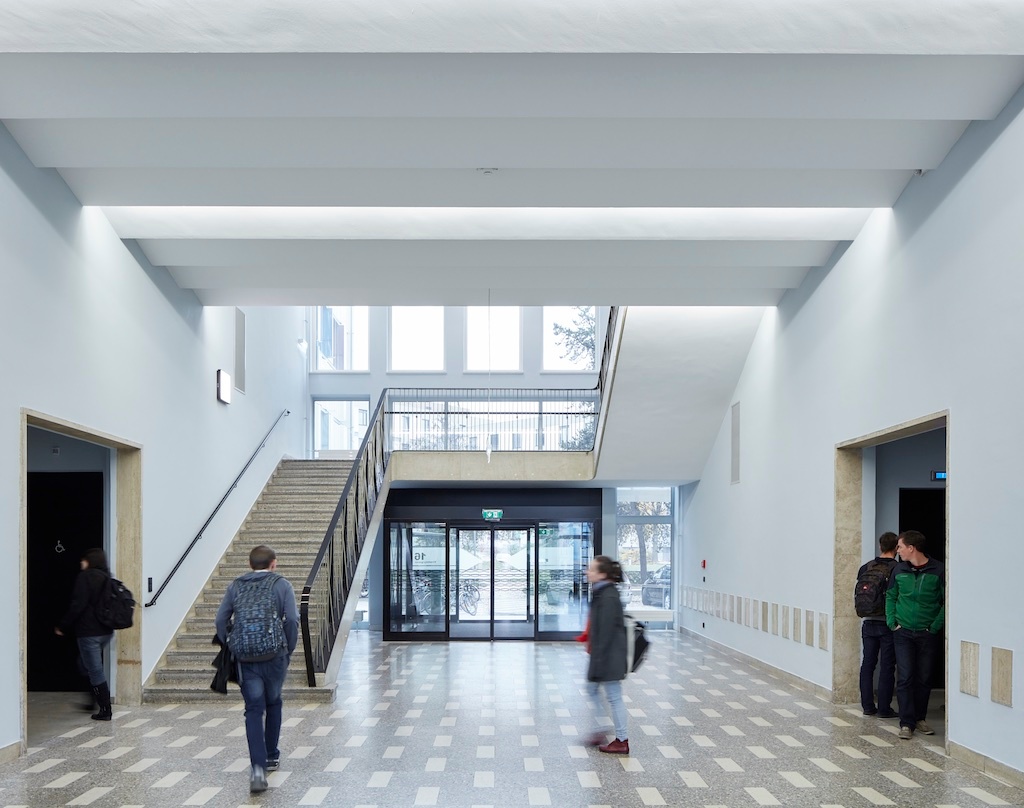

- Das zentrale großzügige Hauptstiegenhaus.
- Foto: David Schreyer
- zum nextroom Profil
- Weitere Infos zu David Schreyer: http://www.schreyerdavid.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Foto: David Schreyer
- zum nextroom Profil
- Weitere Infos zu David Schreyer: http://www.schreyerdavid.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Foto: David Schreyer
- zum nextroom Profil
- Weitere Infos zu David Schreyer: http://www.schreyerdavid.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Foto: David Schreyer
- zum nextroom Profil
- Weitere Infos zu David Schreyer: http://www.schreyerdavid.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Foto: David Schreyer
- zum nextroom Profil
- Weitere Infos zu David Schreyer: http://www.schreyerdavid.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Foto: David Schreyer
- zum nextroom Profil
- Weitere Infos zu David Schreyer: http://www.schreyerdavid.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- © David Schreyer
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

14. Mai 2019 - HDA

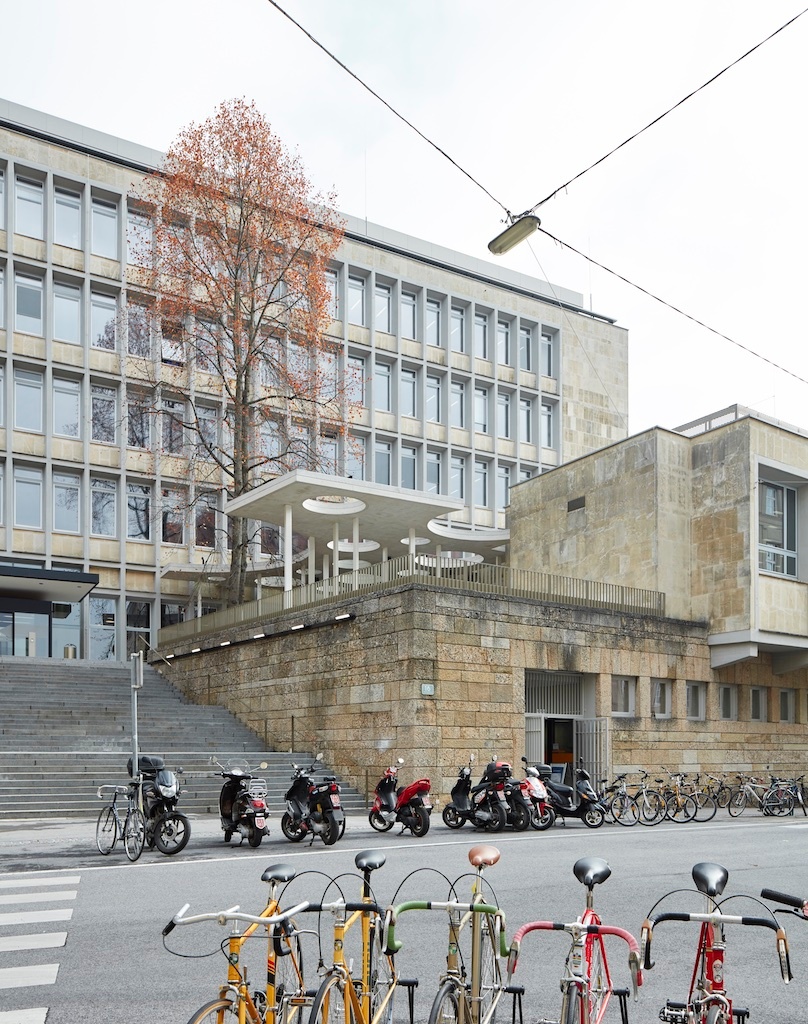

Das Ende der 1950iger Jahre von Architekt Karl Raimund Lorenz erbaute Chemie-Gebäude versteht sich als ein in der Steiermark seltenes Beispiel einer dem Funktionalismus und der Sachlichkeit verschriebenen Architektur. Die Revitalisierung dieses denkmalgeschützten Instituts- und Laborgebäudes präsentierte sich als vielschichtige Aufgabenstellung. Die Themen Energieeffizienz, Denkmalschutz, Funktionalität und Ökonomie in Errichtung und Betrieb mussten zu einem Gesamtkonzept verknüpft werden. Daher standen das Ausschöpfen und Sichtbarmachen der Potentiale der bestehenden Gebäudestruktur in der Adaptierung als architektonisches Konzept im Vordergrund.

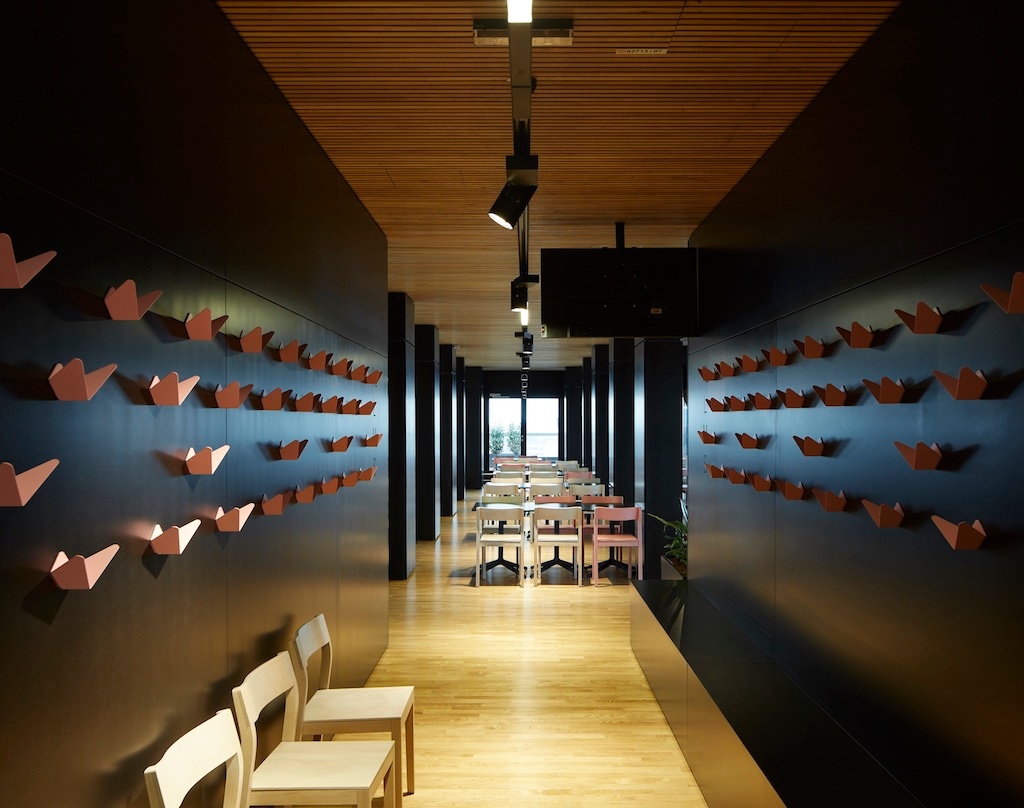

Die äußere Gebäudehülle – entsprechend den Forderungen des Denkmalschutzes – und die Haupttragstruktur bleibt weitgehend unangetastet, während im Inneren sämtliche Ein- und Aufbauten, mit Ausnahme des zentralen großzügigen bestehenden Haupt- und den beiden Fluchtstiegenhäusern, abgebrochen wurden. Das ehemalige Technikgeschoss am Dach wurde komplett abgetragen und durch ein für den Campus „Neue Technik“ zentrales Restaurant samt Dachterrasse ersetzt, dessen großzügige Verglasung eine ungestörte Sicht auf die Grazer Altstadt ermöglicht.

Die übrigen Obergeschoße wurden als großzügige Lehr-, Büro- und Forschungslandschaft der Biomedizinischen Fakultät umgestaltet. In den einzelnen Institutsgeschoßen wurde die strenge zweihüftige Zonierung durch eine offenere und die bestehenden strukturellen Raumqualitäten nutzende Abfolge von Bürosequenzen aufgegeben. Mit der offenen Struktur wurde auf die aktuellen, kommunikativen Anforderungen im Lehr- und Forschungsbetrieb eingegangen. Eine eigene abgehängte „Layerschicht“ unterhalb der freigelegten Stahlbetonrippendecke versorgt flexibel adaptierbar die Arbeitsplätze mit den erforderlichen Medien. So entstanden differenziertere und zum Teil flexibel auf die jeweiligen Arbeitssituationen anpassbare Bürozonen.

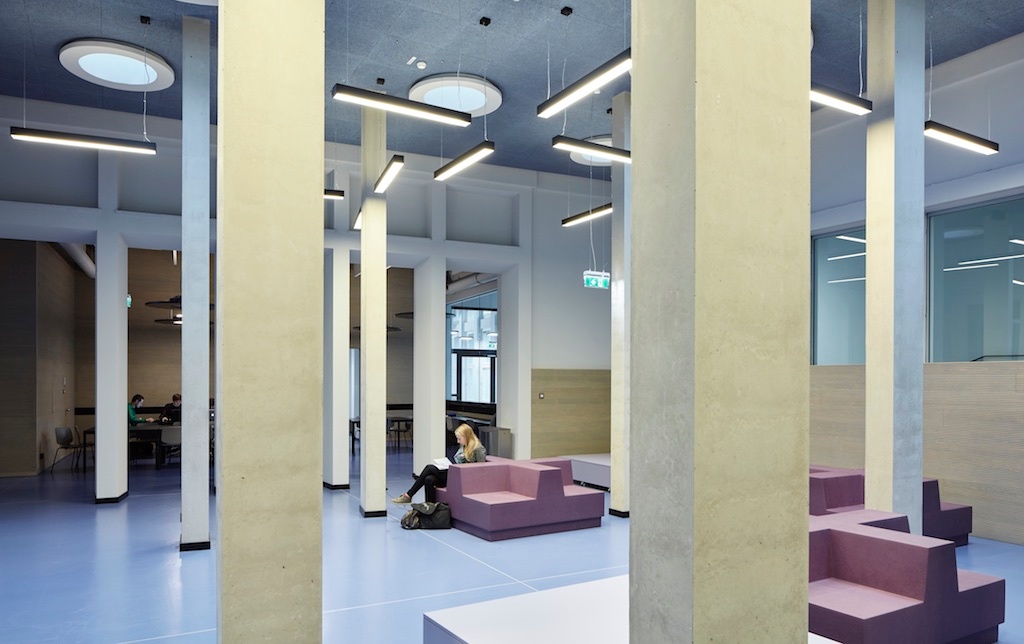

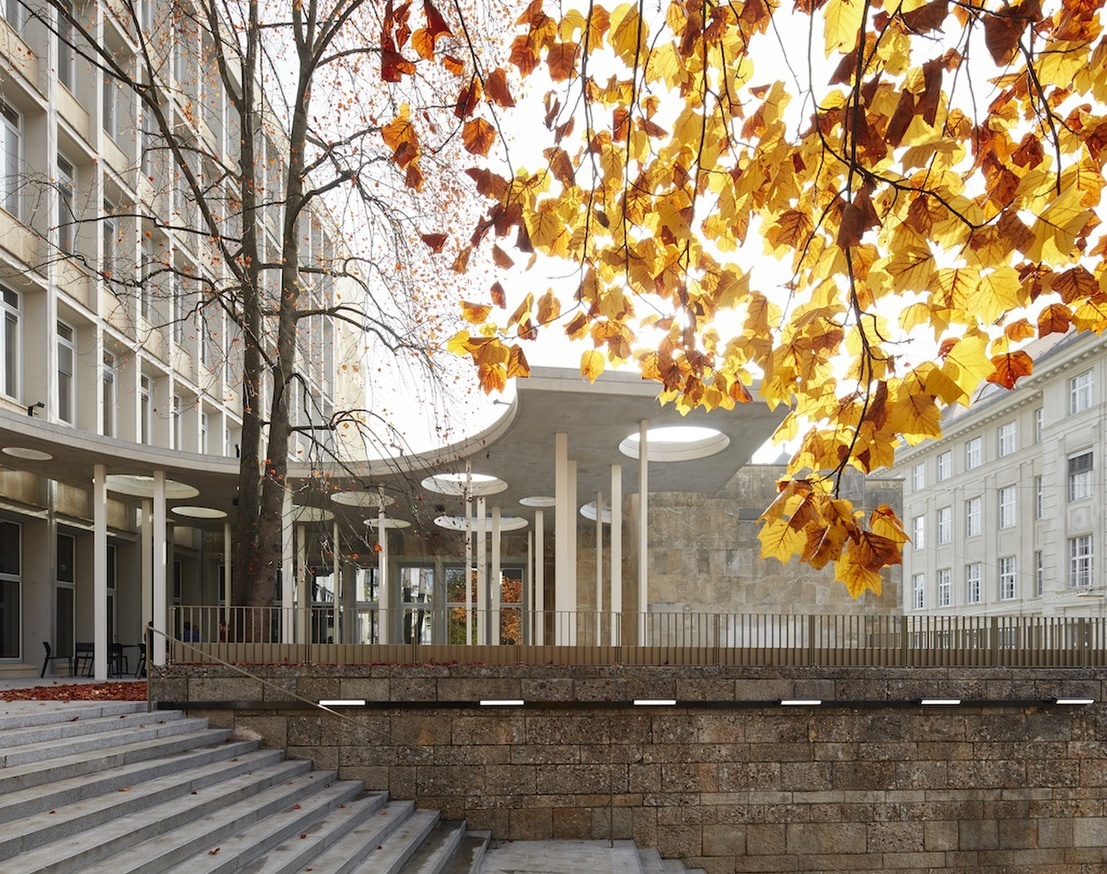

Das Erdgeschoss wurde als zentrales Verbindungsglied zwischen den Fakultätsgebäuden an der Stremayrgasse und dem restlichen Campus umstrukturiert. Es entstand ein für alle Studierenden zugängliche öffentliche Zone bestehend aus einer Fachbibliothek, dem renovierten Hörsaal, Lern- und Aufenthaltsbereichen mit direkten Zugängen zu den neu geschaffenen unterschiedlichen Aufenthaltszonen im Außenbereich. Nach Außen tritt die Umgestaltung nur in Form des einprägsamen Vordaches über der Terrasse am Westeingang in Erscheinung, welches diese Zone vor dem Café und den Studierzonen zu einem Treffpunkt am Campus mit Aufenthaltsqualität werden lässt.

Sämtliche neuen Ausbauteile im Bestand wurden basierend auf ihren Potentialen für ein optimales Raumklima (in optischer, klimatischer und haptischer Hinsicht) ausgewählt. Die Adaptierung sämtlicher Innenraumzonen ist eng mit den Überlegungen zur energetischen und haustechnischen Optimierung des Gebäudes verknüpft. Somit wird eine bewusste Materialwahl in Verbindung mit der Bestandsstruktur, anstelle eines ausufernden Einsatzes von technischen Hilfsmitteln im Bereich der Raumkonditionierung, zum grundlegenden Gestaltungskonzept – einem integralen Planungsansatz.

Ein Beispiel dafür ist die innenliegende Dämmschicht und die mit Lehmputz verkleidete Vormauerung aus Ziegel (Speichermasse) entlang der denkmalgeschützten Fassade. In Verbindung mit einem mitlaufenden Pflanzentrog sorgt diese Maßnahme nicht nur für ein verbessertes Mikroklima, sondern auch für Identifikation und wird somit zum zentralen Bestandteil des Gestaltungs- und Energiekonzepts – „low tech by high knowledge“. (Text: Architekt:innen)

14. September 2016 - newroom

Jurytext GerambRose 2016

Die „Alte Chemie“ von Karl Raimund Lorenz ist ein markantes Beispiel für den Funktionalismus der Nachkriegszeit. Während die Gebäudehülle entsprechend den Bestimmungen des Denkmalschutzes weitgehend unangetastet blieb, kam es im Inneren zu gravierenden Eingriffen, die den Prämissen von Energieeffizienz, Funktionalität, Ökonomie und einer zeitgemäßen internen Organisation und Gestaltung folgen. Alle Einbauten mit Ausnahme des zentralen Haupt- und der beiden stirnseitigen Fluchttreppenhäuser wurden entfernt und die Haupttragstruktur freigelegt. Am Dach wurde ein zurückversetztes Restaurantgeschoss errichtet, das einen attraktiven Blick auf die Stadt bietet.

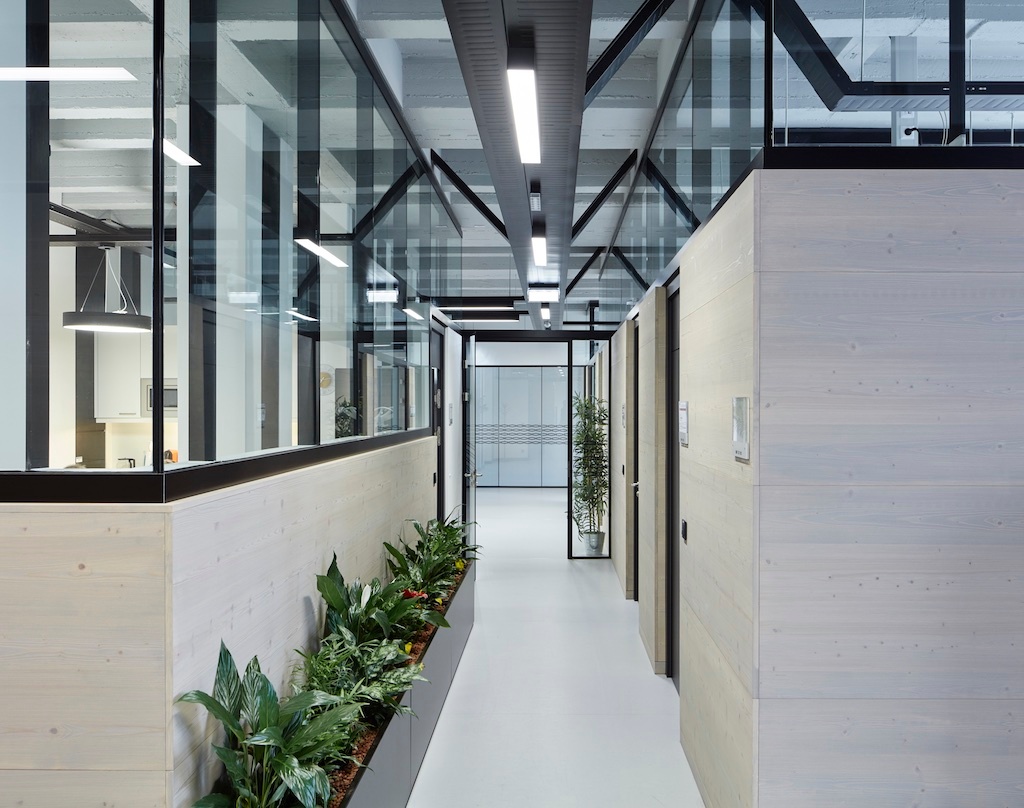

Während es im Erdgeschoss eine für alle zugängliche öffentliche Zone gibt, die sich bis zu einer neuen Dachskulptur im Freien zieht, wurde die zweihüftige Anlage der Obergeschosse aufgebrochen und eine offene, quer lüftbare Struktur von Instituts- bzw. Bürosequenzen angelegt. Die Verkabelung der temporären und permanenten Arbeitsplätze erfolgt über eine von den freigelegten Betonrippendecken abgehängte Versorgungsstruktur, die den Eindruck einer eigenständigen und angenehm luftigen Schicht erzeugt. Überkopfhohe Trennwände und freistehende Technik-Boxen strukturieren die Institutsbereiche.

Die Holzleistenverkleidung der leichten Trennwände in den Bürozonen wurde von einzelnen Juroren hinterfragt, ist jedoch ein in unterschiedlicher Ausführung wiederkehrendes Element im gesamten Gebäude. Die Jury würdigt die gelungene Adaptierung und das entspannte Gestaltungskonzept ebenso wie die Sichtbarmachung der Gebäudestruktur, die Materialwahl und den Umgang mit den Themen Energie und Nachhaltigkeit. (Jurytext GerambRose 2016)

Details

Adresse: Stremayrgasse 16, 8010 Graz, Österreich
Architektur: Gangoly & Kristiner (Hans Gangoly, Irene Kristiner), Ingenos ZT GmbH
Planungsvorgänger: Karl Raimund Lorenz
Bauherrschaft: BIG
Tragwerksplanung: Peter Mandl ZT GmbH (Peter Mandl)
Bauphysik: Dr. Pfeiler GmbH
Haustechnik: Die Haustechniker (Werner Kurz, Günther Rucker)
Elektrotechnik: Die Haustechniker (Werner Kurz, Günther Rucker)
Brandschutz: Norbert Rabl ZT-GmbH
Fotografie: David Schreyer

Funktion: Forschung
Wettbewerb: 2009
Planung: 2010
Ausführung: 2014 - 2015

Grundstücksfläche: 30.977 m²
Bruttogeschossfläche: 10.500 m²
Nutzfläche: 9.347 m²

Nachhaltigkeit

Materialwahl: Stahlbau, Stahlbeton

Preise und Auszeichnungen

GerambRose 2016, Preisträger
ZV-Bauherrenpreis 2016, Nominierung
Architekturpreis des Landes Steiermark 2016, Anerkennung
GerambRose 2016

Karte

Pläne

Lageplan
Grundriss EG
Grundriss OG4
Grundriss DG
Schnitt
