2. Mai 2020 - newroom

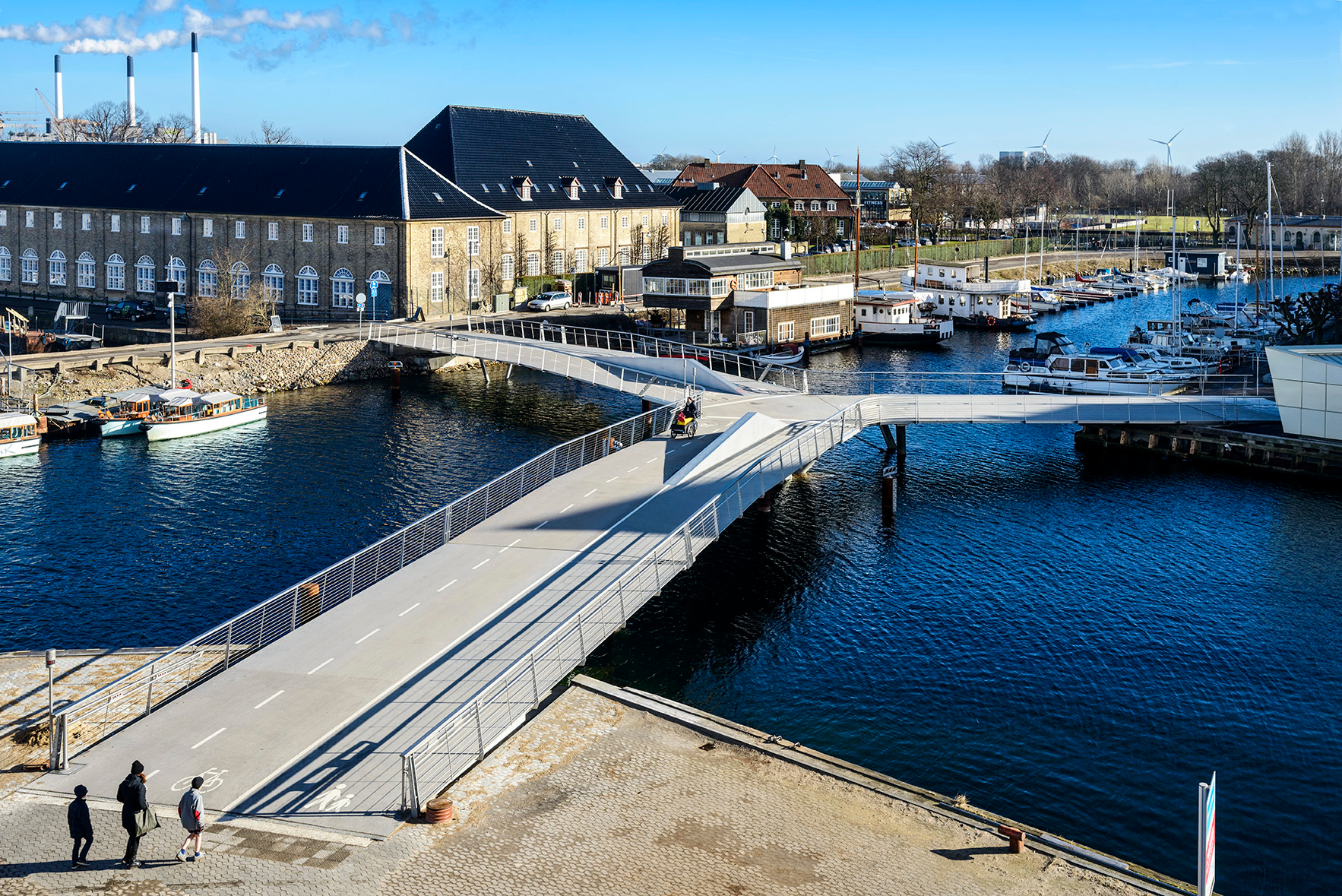

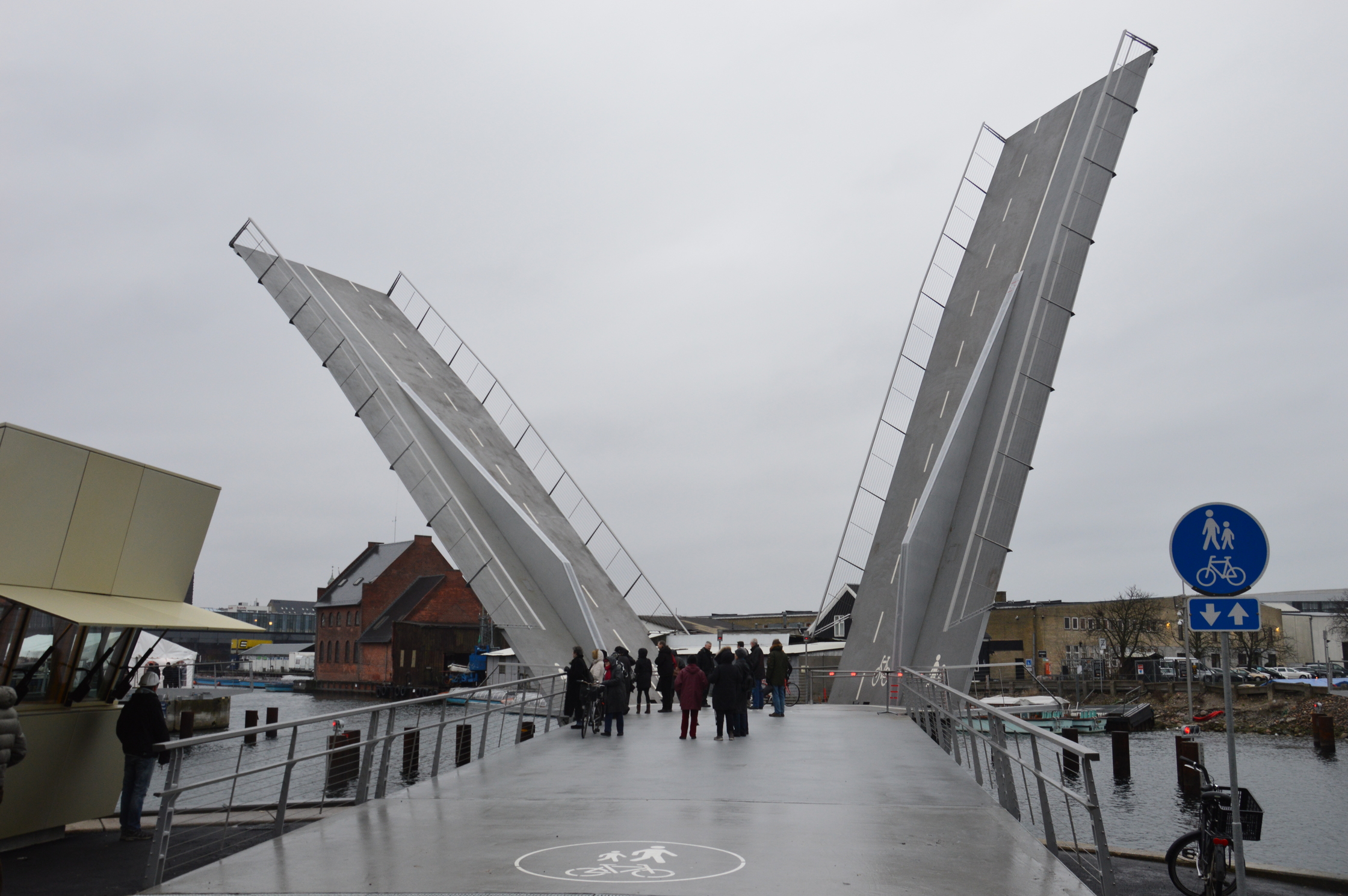

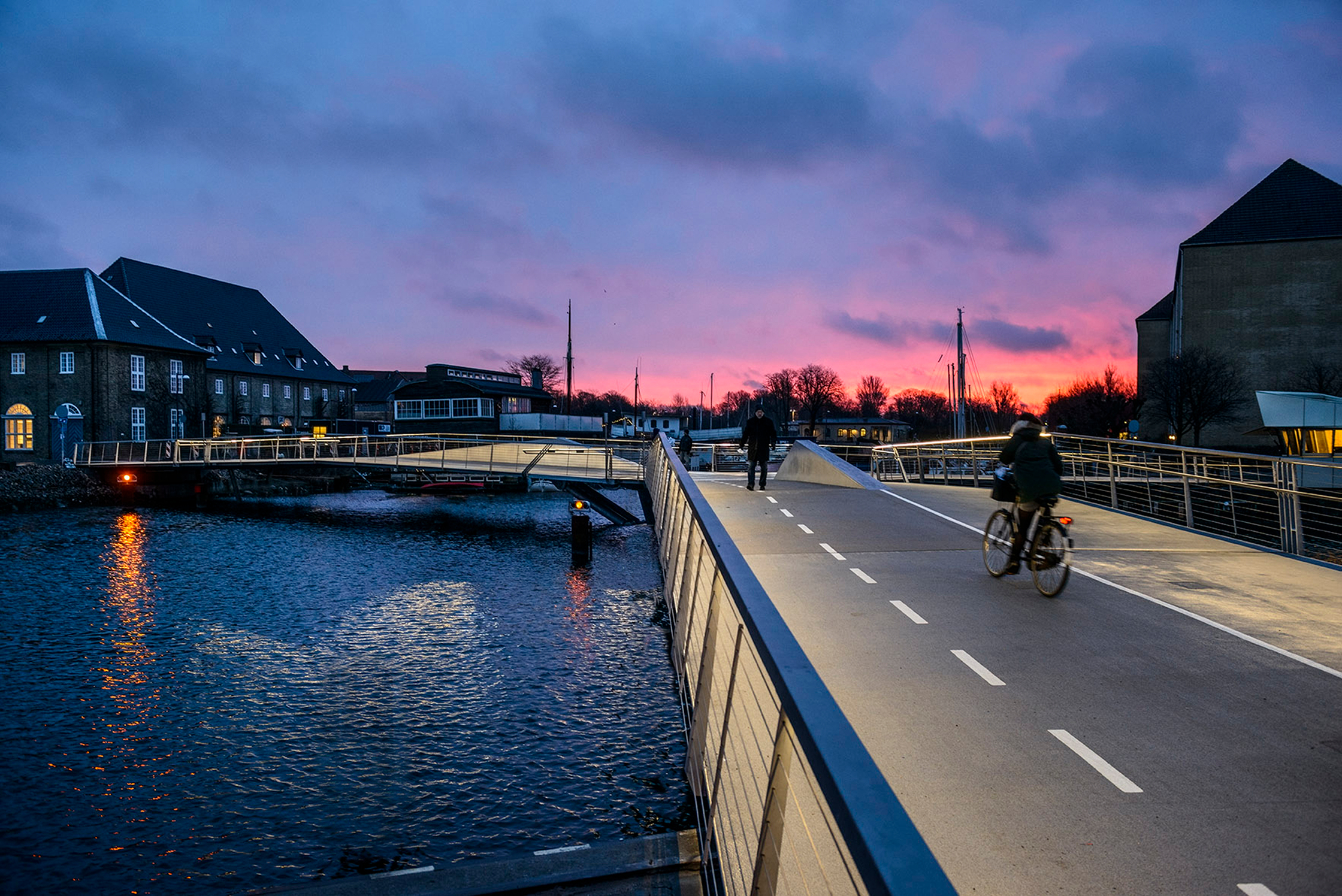

Drei Brückenarme mit unterschiedlichen Zielen greifen nach ihren Ufern. Eine Plattform über dem Wasser vereint diese, zwei davon sind öffenbar um den Segelbooten Durchfahrt zu gewähren. Beim Öffnen eines Flügels bleibt der Weg über den anderen befahr- bzw. begehbar. Die Rampe hin zum Islands Plads ist fix. Die Brücke wird von einem Steuerhaus aus manövriert.

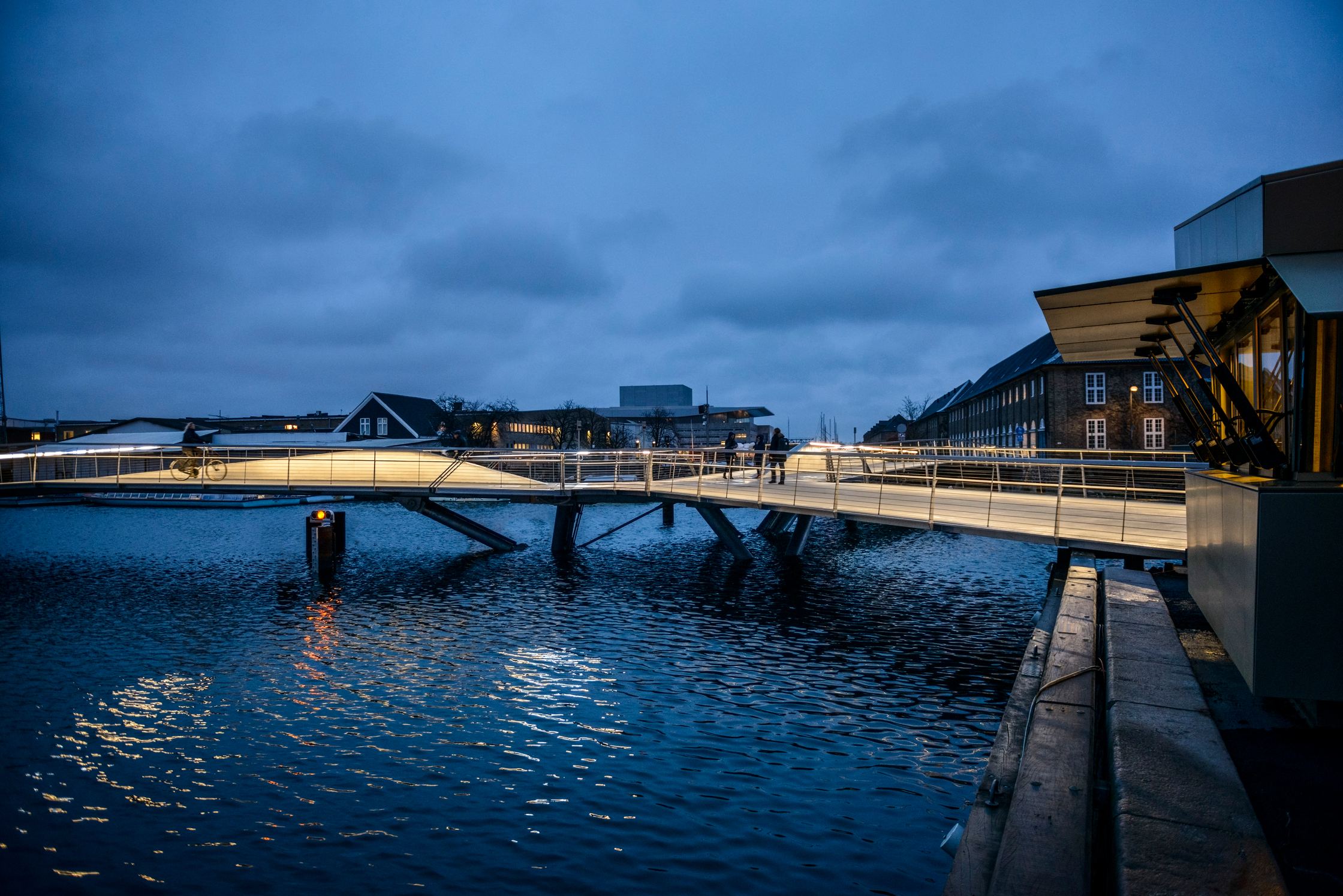

Alle strukturellen Elemente sind aus Stahl gefertigt. Betonfundamente verankern die Brücke an Land wie im Wasser, dort mit Ankerpfählen. Ein Hohlkasten-Stahlprofil bildet den Mittelträger der Brücke. Während des Öffnens mit Hochdruck-Hydraulik-Zylindern funktioniert der Träger als Kragarm, an dessen Form sich die statischen Anforderungen ablesen lassen. Die maximale Konstruktionshöhe befindet sich vertikal über dem Angriffspunkt der Zylinder am Kragarm. Der Rad- und Gehweg wird durch den Mittelträger der Brücke getrennt, das Brückendeck durch querlaufende, auskragende T-Profile aus Stahl getragen, die im längs verlaufenden Mittelträger verankert sind. Die Geländersteher aus Flachstahl sind jeweils am Ende dieser Querträger fixiert. Konstruktiv gesehen ist die Plattform, wo sich der fixe Brückenarm aus Richtung Islands Plads und die beiden Öffnungsflügel über den Trangraven und den Christianshavns Kanal treffen, ein Tisch, der von drei V-geformten Rundstützen unterstützt wird. (Text: Architekt:innen, bearbeitet)

Details

Adresse: Christianshavns Kanal, Trangraven, 1401 Kopenhagen, Dänemark
Architektur: Dietmar Feichtinger Architectes (Dietmar Feichtinger, Barbara Feichtinger-Felber)
Bauherrschaft: Stadt Kopenhagen
Tragwerksplanung: WTM Engineers
Weitere Konsulent:innen: Ingenieure Mechanik: Schippke

Funktion: Verkehr
Wettbewerb: 2009
Planung: 07/2009
Ausführung: 03/2012 - 01/2015

Nachhaltigkeit

Materialwahl: Stahlbau, Stahlbeton

Karte

Pläne

Schnitt Längs
Lageplan
Schnitt Quer
Kontrollzentrum
Grundriss mit Achsen
Grundriss ohne Achsen
