Bauwerk

Pitzenklammbrücke
Ferdinand Tschemmernegg, Helmut Hammer, Henrik Wahlberg - Arzl im Pitztal (A) - 1995

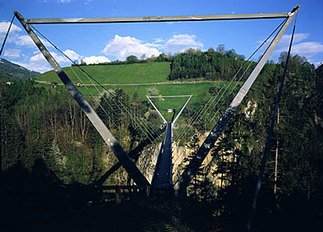

Pitzenklammbrücke, Foto: Nikolaus Schletterer

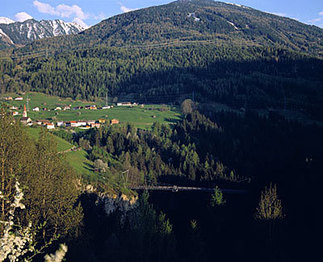

Pitzenklammbrücke, Foto: Nikolaus Schletterer
14. September 2003 - aut. architektur und tirol

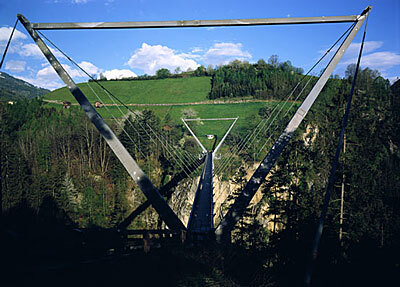

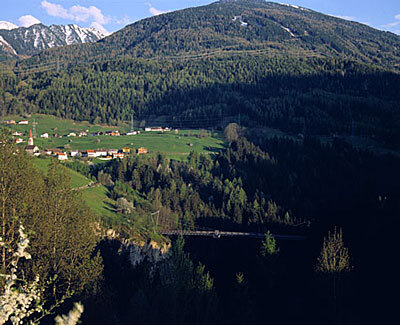

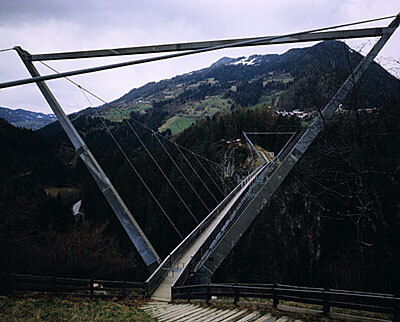

Die mit 94 m höchste Fußgängerhängebrücke Europas verbindet Arzl mit dem durch die Schlucht getrennten Ortsteil Wald und verknüpft auch die prachtvollen Spazierwege der ganzen Umgebung. Die 60mm starken Tragseile sind in V-förmig zueinander geneigte Tragebenen gelegt, was eine Optimierung der vertikalen und horizontalen Stabilität ermögliche. Die Pylonen aus geschweißten Hohlkastenprofilen sind 26 m weit aufgespreizt, mit Querriegeln verbunden und am Fuß mit Ankerstangen ins Fundament eingespannt. Gabelköpfe an den Pylonenspitzen halten die Tragseile und die zu den Widerlagern am Hang zurückgeführten Abspannseile. Mit den großen Kabeln durch 30mm starke Hängeseile verbunden ist der Steg torsionssteif als Dreigurtfachwerkbinder ausgebildet. Bei einer Breite von 1,7 m spannt sich der Steg über 137,7 m. 1996 Zubau einer Plattform für „Bungy Jumping“. Zufahrt von Arzl in Richtung Ried. (aus: Bauen in Tirol seit 1980, Otto Kapfinger)

teilen auf

Für den Beitrag verantwortlich: aut. architektur und tirol

Ansprechpartner:in für diese Seite: Claudia Wedekindclaudia.wedekind[at]aut.cc

Akteure

Architektur

Bauherrschaft
Gemeinde Arzl im Pitztal

Fotografie
