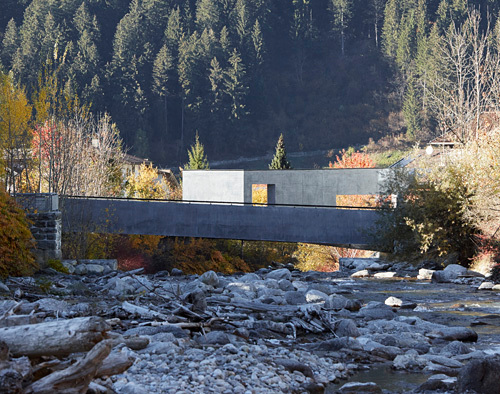

- Ansicht von der Zillerlände aus
- Foto: David Schreyer
- zum nextroom Profil
- Weitere Infos zu David Schreyer: http://www.schreyerdavid.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

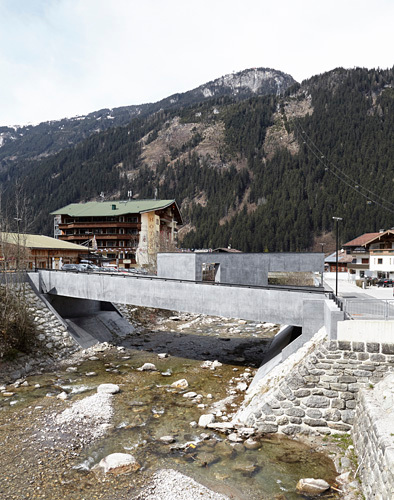

- Ansicht vom Oberlauf aus
- Foto: David Schreyer
- zum nextroom Profil
- Weitere Infos zu David Schreyer: http://www.schreyerdavid.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

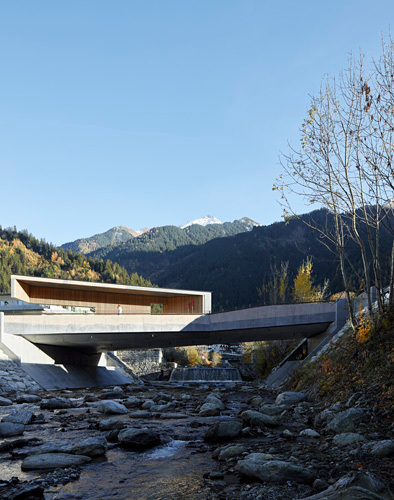

- Ansicht vom Unterlauf aus
- Foto: David Schreyer
- zum nextroom Profil
- Weitere Infos zu David Schreyer: http://www.schreyerdavid.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

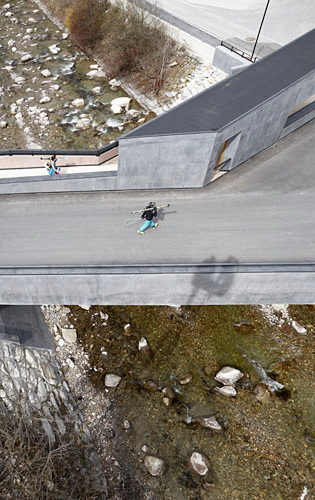

- Ansicht von oben
- Foto: David Schreyer
- zum nextroom Profil
- Weitere Infos zu David Schreyer: http://www.schreyerdavid.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

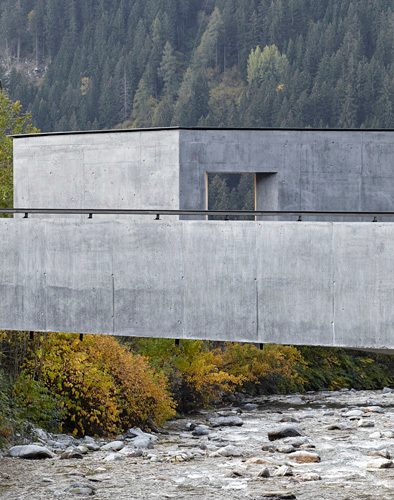

- Detailansicht von Osten
- Foto: David Schreyer
- zum nextroom Profil
- Weitere Infos zu David Schreyer: http://www.schreyerdavid.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

20. Dezember 2016 - aut. architektur und tirol

Im Zuge der Neuerrichtung der Ahorn- und der Penkenbahn kam es zu einer Neuorganisation des öffentlichen Verkehrs und insbesondere des Skibussystems im Zentrum von Mayrhofen. Während der Individualverkehr weitgehend vom Ortszentrum ferngehalten wird, wurde das Liniennetz der Skibusse neu trassiert. Die über den Ziller führende neue Ahornbrücke ist dabei von wesentlicher Bedeutung für die flüssige Abwicklung des Busverkehrs.

Die Brücke besteht aus einer Busfahrbahn und einem Fußweg. Richtung Ortskern ist sie trichterförmig aufgeweitet, um in der Beengtheit der innerdörflichen Struktur die notwendige Schleppkurve für Busse zu gewährleisten. In diesem Bereich trennt ein überdachtes „Brückenhaus“ die Fahrbahn und den daran angekoppelten Fußweg, das als Unterstand nutzbar und mit ergänzenden Funktionen wie als Bushaltestellte oder als Info-Stand verwendbar ist. Damit fungiert die Brücke nicht nur als kürzeste Verbindung zweier Ufer, sondern auch als erweiterte Plattform mit öffentlich-kommunikativem Charakter.

Die aufgrund möglicher Hochwassersituationen sehr hoch liegende, durchbrechungsfrei bzw. glatt zu konstruierende Untersicht des Brücken-Tragwerks erforderte eine statische Höhe von nur max. 1,2 m. Das führte dazu, dass die Ahornbrücke als integrales Spannbetonplattentragwerk (Stützweite 27 Meter) konstruiert wurde. Die Fundierung erfolgte mittels Stahlbetonbohrpfählen mit einem Durchmesser von 120 cm. Bedingt durch die Konstruktion als integrales Bauwerk und den damit verbundenen Entfall beweglicher Brückenteile wie Lager und Fahrbahnübergangskonstruktionen ist die Brücke weitestgehend wartungsfrei.

Um das Bauwerk so gut wie möglich in die umgebende Natur einzubinden kamen unterschiedliche Betonfarben in erdigen Farbnuancen zum Einsatz. Mit der Verwendung von anthrazit und braun eingefärbten Beton als wesentlichem gestalterischen Element bildet die Ahornbrücke zugleich den Schlusspunkt der Bauwerke, die von Antonius Lanzinger bisher im Zusammenhang mit der Ahornbahn (Tal- und Bergstation sowie Freiraum Ahorn; s. eigene Einträge) errichtet wurden. (Text: Claudia Wedekind nach einem Text des Architekten)

Details

Ein Foto von David Schreyer — Ansicht von der Zillerlände aus
Foto: David Schreyer
zum nextroom Profil

Weitere Infos zu David Schreyer: http://www.schreyerdavid.com

Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

Adresse: Ahornstraße, 6290 Mayrhofen, Österreich
Architektur: M9 Architekten Senfter Lanzinger (Paul Senfter, Antonius Lanzinger)
Mitarbeit: Bernhard Rupp
Bauherrschaft: Mayrhofner Bergbahnen AG
Tragwerksplanung: BERNARD Gruppe
örtliche Bauaufsicht: BERNARD Gruppe
Fotografie: David Schreyer

Maßnahme: Neubau
Funktion: Verkehr
Planung: 2014 - 2015
Ausführung: 2014 - 2015
