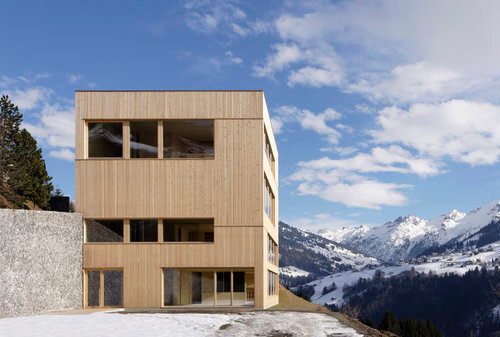

- Das Natursteinmauerwerk grenzt den Kindergarten zur zwei Etagen höher liegenden, stark befahrenen Straße ab
- Foto: Hanspeter Schiess
- zum nextroom Profil
- Weitere Infos zu Hanspeter Schiess: https://www.hanspeterschiess.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

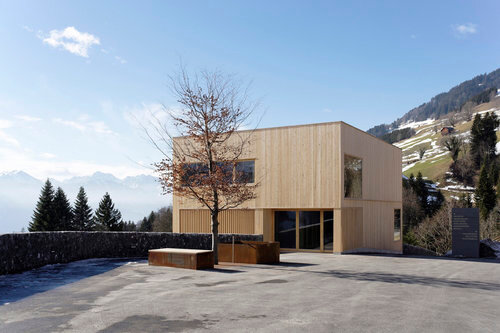

- Ein Dorfplatz entsteht und jeder weiß: hier ist also St. Gerold
- Foto: Hanspeter Schiess
- zum nextroom Profil
- Weitere Infos zu Hanspeter Schiess: https://www.hanspeterschiess.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

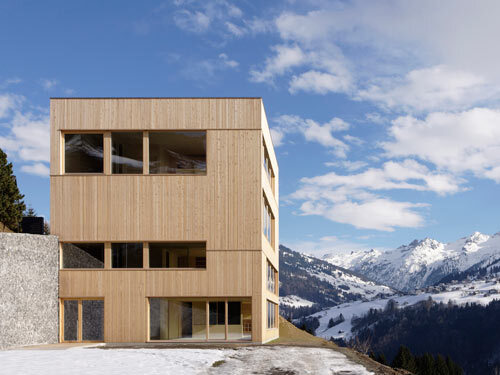

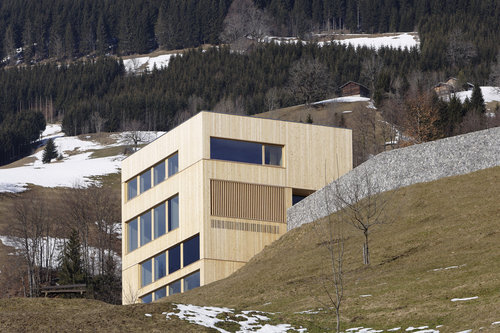

- Ein Solitär stellt sich der spektakulären Lage.
- Foto: Hanspeter Schiess
- zum nextroom Profil
- Weitere Infos zu Hanspeter Schiess: https://www.hanspeterschiess.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

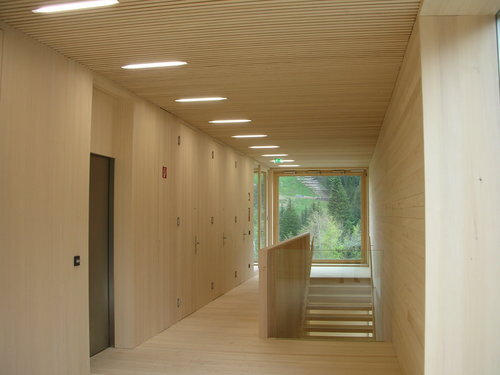

- Innen, oben, der Gang vor dem Gemeindeamt
- Foto: Hanspeter Schiess
- zum nextroom Profil
- Weitere Infos zu Hanspeter Schiess: https://www.hanspeterschiess.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

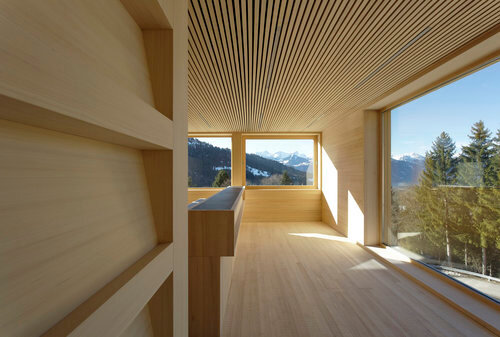

- Im Gemeindeamt mit Ausblick ins Tal
- Foto: Hanspeter Schiess
- zum nextroom Profil
- Weitere Infos zu Hanspeter Schiess: https://www.hanspeterschiess.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

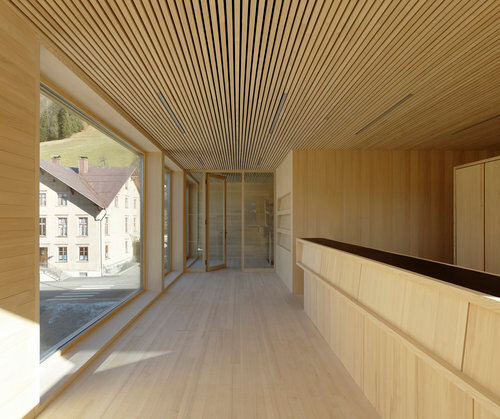

- Im Gemeindeamt mit Ausblick auf das gegenüberliegende Schulhaus: In der Deckenlattung sind die Beleuchtungskörper integriert.
- Foto: Hanspeter Schiess
- zum nextroom Profil
- Weitere Infos zu Hanspeter Schiess: https://www.hanspeterschiess.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Pressebild: Hanspeter Schiess
- zum nextroom Profil
- Weitere Infos zu Hanspeter Schiess: https://www.hanspeterschiess.com
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.
- Pressebild: Lukas Schaller
- zum nextroom Profil
- Weitere Infos zu Lukas Schaller: https://www.lukasschaller.at
- Alle auf dieser Website abgebildeten Fotos sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

19. September 2009 - Vorarlberger Architektur Institut

Als viergeschossiger Solitär steht das neue Gemeindezentrum, mit Gemeindeamt, Kindergarten, Dorfladen, am steil abfallenden Südhang im Großen Walsertal. Ein beziehungsvolles Dreieck spannt der hinzugefügte Baukörper mit dem Geroldhaus/Feuerwehr und dem denkmalgeschützten Schulhaus auf. Der dadurch entstehende Dorfplatz verändert die Straßendorf-Situation mit der schnell befahrenen Walserstraße völlig. Schule und Gemeindehaus nehmen eine Art Wächterposition ein.

Der steile Hang wird mit der Situierung des Holzkubus für die Erschließung genutzt. Gemeindeamt und Dorfladen betritt man vom neuen Platz mit dem Brunnen. Kindergarten und Spielplatz liegen zwei Stockwerke weiter unten, an der geschützten Zufahrtsstraße, die auch zur Probstei führt. Präzise gesetzte Öffnungen setzten die Räume mit der landschaftlichen Umgebung in Beziehung. Der Wartebereich vor dem Gemeindeamt blickt auf den Dorfplatz, das Sitzungszimmer schaut nach Süden, die Brüstungshöhen im Kindergarten sind an die kleinen Benutzer angepasst, Ausschnitte vor Eingang und Dorfladen verschwinden hinter Holzlamellen. Der scharf geschnittene Quader ist vertikal mit fünf verschieden breiten Holzlatten, in unregelmäßiger Abfolge verschalt. Mit horizontalen Leisten werden die Stöße geordnet. Die einzelnen Linien der unteren Fensterkanten verlaufen rundum, bis sie wieder auf eine neue Öffnung treffen und in neuer Höhe weiter gehen.

Material und Konstruktion | Der konstruktive Holzbau ist der erste viergeschossige in Vorarlberg. Die Weißtanne wurde im Winter, mit ausreichenden Zuschlägen im gemeindeeigenen Wald geschlagen, in Sonntag gesägt und in Zimmereien in Blons und Schnifis aufgearbeitet. Die Wertschöpfung bleibt im Tal. Die Dämmung der 55 cm dicken Wände ist aus Holzfaserplatten und Schafwolle. Die großen Bedenken bezüglich eines Flachdaches in alpiner Lage werden mit einem doppelten Dach mit Zwischenraum zerstreut. Dadurch wird das Gebäude 90 cm höher. Material bleibt bis in letzter Konsequenz Holz. Liftschacht, Türen, Küchen, Arbeitsflächen, Decken, Wände und Boden sind aus Weißtanne. Letzteres sägerauh, ansonsten gehobelt und geschliffen und immer unbehandelt. Stufenhöhen, Raum und Konstruktionshöhen sind ein Vielfaches der Wandlattungsbreite.

Passivhaus | Die hochwertige Gebäudehülle, ein intelligentes Haustechniksystem mit kontrollierter Be- und Entlüftung machen das Bauwerk energietechnisch nahezu autark. 87% der Energie wird mit Wärmerückgewinnung aufgebracht. Heizsystem ist eine Erdsondenanlage mit Wärmepumpe. Energiekennwert der Heizung beträgt 8kWh/m2. (Text: Martina Pfeifer Steiner)

28. September 2010 - newroom

Gemeindezentrum St. Gerold

Es mag ähnlich gute Bauwerke dieser Typologie geben, jedoch selten trifft der Architekturinteressierte auf einen so kompetenten und architektur-empathischen Bauherren wie in der Gemeinde St. Gerold. Kulturell wird die Kleinst-Ortschaft schon seit Jahrzehnte durch die Propstei stimuliert. Jedoch es fehlte die Dorfmitte, denn Kirche samt Kloster liegen abseits der Hauptstraße.

Mit großer Bestellerkompetenz wurde seitens der Gemeinde ein multifunktionales Haus in Passivhausstandard über einen Wettbewerb eingefordert. Der konsequente Einsatz eigenen Holzes beim räumlich erweiterten Angebot – Dorfladen, Amtsstube, Mehrzweckraum, Kindergarten und -krippe, inklusive Dorfplatz mit Brunnen – mündet in ein vorbildhaftes Ganzes. (Gekürzter Jurytext: 6. Vorarlberger Hypo-Bauherrenpreis 2010)

28. Mai 2010 - newroom

Gemeindezentrum St. Gerold

Eine kleine Gemeinde hatte hohe Anforderungen an Ökologie und Nachhaltigkeit, die Architekten einen sehr emotionalen Zugang zur Baukultur. Das Ergebnis ist ein konsequentes Beispiel für Architektur gewordene Nachhaltigkeit.

Als die kleine Gemeinde St. Gerold im Großen Walsertal im Jahr 2005 beschloss, ein neues Gemeindezentrum mit Gemeindeamt, Kindergarten, Dorfladen und einem Mehrzweckraum zu bauen, wollte man nichts weniger als das Beste. Das hatte aber nichts mit Luxus zu tun, sondern mit einem umfassenden Anspruch an Ökologie und Nachhaltigkeit. Beim Bau sollte so viel Holz wie möglich aus dem gemeindeeigenen Wald verarbeitet werden, außerdem sollte das Haus energieeffizient und mit ökologisch hochwertigen Materialien gebaut werden. Schließlich befindet sich die Gemeinde im Biosphärenpark Großes Walsertal, also einer von der UNESCO ausgezeichneten Modellregion für nachhaltige Wirtschafts- und Lebensweise.

Um alle diese Ansprüche realisieren zu können, ließ sich die Gemeinde von Beginn an vom Umweltverband Vorarlberg, vom Energieinstitut Vorarlberg und der Firma Spektrum Bauökologie in Bezug auf ökologisches Bauen und ökologischnachhaltige Beschaffung beraten. Um auch die beste architektonische Lösung für das steil abfallende Grundstück an der Hauptstraße und der Zufahrt zur Propstei zu bekommen, schrieb die Gemeinde einen Wettbewerb aus, aus dem das Architekturbüro Cukrowicz Nachbaur aus Bregenz als Sieger hervorging.

Ein Solitär als Landmarke

Die Architekten entwickelten das Gemeindezentrum als viergeschossigen Solitär, der am Orts- eingang gemeinsam mit dem denkmalgeschützten Schulhaus eine räumliche Torsituation schafft und mit seiner klaren, unbehandelten Holzfassade eine Landmarke für Nachhaltigkeit ist. Die verschiedenen Nutzungen des Gemeindezentrums sind auf vier Stockwerke aufgeteilt, wobei vom oberen Eingang aus nur zwei Stockwerke zu sehen sind. Am Fuß des Gebäudes, auf Ebene –2, führt vom Kindergarten ein Ausgang direkt auf den vor Straßenverkehr geschützten Spielplatz.

Vor dem Eingang auf Straßenniveau wurde im Zuge des Baus auch ein Platz mit Brunnen, Bank und Baum geschaffen, der nicht nur als Parkplatz, sondern auch als Dorfplatz dient. „Es war uns wichtig, dass wir mit dem Bau des neuen Gemeindezentrums auch eine Dorfmitte in unser Straßendorf bekommen“, sagt Bürgermeister Bruno Summer.

Holz aus dem Ort Das Gemeindezentrum ist ein konstruktiver Holzbau, nur die geländeberührenden Stützwände sind aus Stahlbeton. Es ist der erste viergeschossige Holzbau in Vorarlberg. Die für Konstruktion und Oberflächen verwendete Weißtanne stammt, wie gefordert, großteils aus den Wäldern der Gemeinde, die Sägewerksund Zimmermannsarbeiten wurden im Nachbarort ausgeführt.

Für Nachhaltigkeit bei Material und Verarbeitung sorgte auch der traditionelle Umgang mit dem Baustoff. Projektleiter Stefan Abbrederis: „Es war uns wichtig, dass das Holz im Winter geschlägert wird und an der Luft trocknet.“ Das verbessert die Langlebigkeit des Holzes und spart jene Energie, die beim mechanischen Trocknen von womöglich auch noch zu feucht geschlägertem Holz ver(sch)wendet wird.

Das Holz wurde komplett unbehandelt eingebaut, sogar bei den Fußböden. Diese sind aus sägerauen Brettern gefertigt, die mit langsamem Sägevorschub geschnitten werden und damit ein typisches Muster und eine feine, pelzige Oberflächenstruktur erhalten. Der Boden fühle sich an wie ein Holzteppich und sei extrem pflegeleicht, erklärt Architekt Andreas Cukrowicz. Der „Holzteppich“ wurde auch im Dorfladen verlegt, was einige Diskussionen mit der zuständigen Behörde verursacht habe. Schließlich konnte man diese jedoch überzeugen, dass das Holz aus Sicht der Hygiene und des Raumklimas einem Fliesenoder PVC-Boden ebenbürtig, wenn nicht sogar überlegen sei.

Ökologisch bis ins kleinste Detail

PVC wäre der Gemeinde ohnehin nicht ins Haus gekommen. Alle Materialien mussten nach dem Ökoleitfaden Bau des Umweltverbandes Vorarlberg frei von PVC, H-FCKW/HFKW und anderen schädlichen Stoffen (wie zum Beispiel Schwermetallen in Farben) sein. Auch Schäume, Silikone oder verpackungsintensive Materialien waren nicht erlaubt. Die Vorgaben konnten sogar bei Elektroverrohrungen und Verkabelungen eingehalten werden.

Als Dämmstoffe wurden nachwachsende Rohstoffe wie Holzfaser und Schafwolle verwendet. Selbst der Aufzug, der für eine barrierefreie Erschließung des ganzen Gebäudes sorgt, ist aus Holz gebaut.

Diese Konsequenz beim Einsatz der Materialien hat einen positiven Nebeneffekt, wie Andreas Cukrowicz anmerkt: „Uns ist wichtig, dass ein Gebäude gut riecht und dass man es mag“ und das ist eindeutig gelungen.

Wärme aus der Erde Ein Musterbeispiel für Ökologie, Nachhaltigkeit und heimische Wertschöpfung, wie es das Gemeindezentrum St. Gerold ist, muss natürlich auch beim laufenden Betrieb nachhaltig sein. Das Gemeindezentrum ist als Passivhaus konzipiert und das erste nach PHI Darmstadt zertifizierte Nicht- Wohngebäude in Vorarlberg. Der geringe Heizenergiebedarf von 14 kWh/m2a (PHPP) wird durch eine Wärmepumpe mit zwei Erdwärmesonden und Solekreislauf gedeckt.

Weiters wird die Abwärme der Kälteaggregate des Dorfladens genutzt. Der Warmwasserbedarf im Gebäude ist so gering, dass eine zusätzliche Solaranlage nicht nötig ist. Im Sommer werden Erdsondenanlage und Erdkollektor zur Kühlung verwendet.

Zur Nachhaltigkeit tragen auch die großteils fix in das Gebäude integrierten Möbel aus Holz bei und der kleine Dorfladen, der die Nahversorgung sichert und neben den gängigen Waren auch regionale landwirtschaftliche Produkte verkauft.

Die Jury des Staatspreises für Architektur und Nachhaltigkeit war bei der Besichtigung des Gemeindezentrums in St. Gerold sehr rasch von dem sympathischen Gebäude eingenommen, der erste Eindruck hielt auch näherer Betrachtung stand. In der Begründung für die Verleihung des Staatspreises heißt es unter anderem: „Mit dieser einzigartigen Arbeit setzen die Architekten ihr Lieblingsthema Holz in Architektur oder besser gesagt Architektur in Holz fort. Das gesamte konstruktive und ästhetische Konzept ist einfach, schlicht und gleichzeitig vollkommen. Alle Elemente, inklusive Einrichtung, Beleuchtungskörper oder Fahrstuhl, sind tief in diesem Konzept verwurzelt. Die Monomaterialität, die das ganze Werk prägt, ist kein Selbstzweck, sondern inspirativer Rahmen für die bunten Prozesse, die im Gebäude stattfinden.“ (Text: Sonja Bettel)

26. September 2009 - newroom

Gemeindezentrum St. Gerold

Das neue Gemeindezentrum Sankt Gerold stellt in einer traditionsgeprägten Alpenlandschaft einen etwas fremden Baukörper dar. Es ist wohl eine Kiste, aber was für eine! Der erste viergeschossige Holzbau Vorarlbergs, mit einer Liftkonstruktion und -auskleidung aus Leimholz, gebaut aus lokalem Holz nur von heimischen Firmen und rundum ökologisch.

Straßenseitig ragen nur zwei Stockwerke heraus. Ein Dorfladen steht im Erdgeschoss, die Holztreppe führt nach oben zum Rathaus. Im Hang eingegraben, zur Landschaft hin orientiert, liegen Kindergarten und Spielgruppe. Innen wie außen ist das Bild des Gebäudes von der Weißtanne geprägt. Konstruktion und Fassade wurden mit Hölzern aus dem gemeindeeigenen Wald hergestellt; Boden, Wand und Decken aus Bäumen, die in Vorarlberg wuchsen. Die Verwendung lokaler Baustoffe reduziert nicht nur die Stoffkreisläufe und dadurch die graue Energie, sie fördert auch die lokale Wirtschaft und stärkt die regionale Identität.

Alle Materialien wurden auf sämtliche bedenkliche Schadstoffe im Herstellungsprozess geprüft und ihr Einbau wurde vor Ort kontrolliert. Drei Potenziale wurden unter die Lupe gestellt: Primärenergiegehalt, Co2-Emissionen und Versäuerung. Dabei wurden ausschließlich PVC-, H-, FCKW- und HFKWfreie Baustoffe verarbeitet sowie Schafwolle und Holzfaserdämmungen statt Mineralwolle verwendet. Die Energiekennzahl des kompakten Baus beträgt nur 10,7 kWh/m²a und ist damit deutlich unter der Grenze des Passivhausstandards. Dieses, im Rahmen des Interreg IIIa realisierte Pilotprojekt, ist auch der erste als Passivhaus zertifizierte öffentliche Bau Vorarlbergs. (Text: Jurytext Holzbaupreis Vorarlberg 2009)

Details

Adresse: Faschinastraße 100, 6722 St. Gerold, Österreich
Architektur: Cukrowicz Nachbaur Architekten (Andreas Cukrowicz, Anton Nachbaur-Sturm)
Mitarbeit Architektur Cukrowicz Nachbaur Architekten: Stefan Abbrederis (Projektleitung), Michael Abt, Christian Schmölz
Bauherrschaft: Gemeinde St. Gerold
Tragwerksplanung: Josef Galehr
örtliche Bauaufsicht: Albrecht Baumanagement GmbH
Bauphysik: Bernhard Weithas
Haustechnik / Elektro: elplan (Elmar Lingg)
Haustechnik / HKLS: Werner Cukrowicz
Brandschutz: IBS - Technisches Büro GmbH
Geotechnik: Geotek Dönz + Mähr GmbH
Fotografie: Hanspeter Schiess, Lukas Schaller

Maßnahme: Neubau
Funktion: Gemischte Nutzung
Wettbewerb: 2007
Planung: 2007 - 2008
Ausführung: 2008 - 2009
Eröffnung: 2009

Grundstücksfläche: 2.045 m²
Bruttogeschossfläche: 773 m²
Nutzfläche: 570 m²
Bebaute Fläche: 195 m²
Umbauter Raum: 2.890 m³
Baukosten: 1,4 Mio EUR

Nachhaltigkeit

Energiekonzept und -system
Die Energieversorgung erfolgt über ein Kombisystem aus Erdwärme (Erdsondenanlage mit Solekreislauf über Wärmepumpe mit Wärmetauscher), Geräteabwärme und passiven Gewinnen. Das Gebäude wurde mit einer Komfortlüftung mit Wärmerückgewinnung ausgestattet. Die Einrichtung des Dorfladens bedingt die Installation diverser Kühlgeräte. Die Abwärme sämtlicher Kühlstellen wird in das Hauptenergiesystem eingespeist. Im Bereich der Südfassade wurde eine Photovoltaikanlage vorgesehen mit der Möglichkeit, das Gebäude energietechnisch autark zu betreiben. Da die Gemeinde eine große Photovoltaikanlage auf dem benachbarten Feuerwehrhaus betreibt, wurde vorläufig auf den Einbau der Photovoltaikanlage verzichtet. Komfortlüftung mit WRG, 85%, Blower Door Testergebnis: 0,49

Baubiologie und Nutzungskomfort
Hoher Raumkomfort und Luftqualität durch fast ausschließliche Verwendung von heimischer Weißtanne. Selbst der Liftschacht und die Liftkabine sind in Holz ausgeführt. Wartungsfreundliche Konstruktion, regionale Rohstoffe für Konstruktion und Ausbau, Dämmstoffe und Schallschutz aus nachwachsenden Rohstoffen wie Holzfaserdämmung und Schafwolle. Vermeidung von Schadstoffeintrag durch Chemikalienmanagement und ökologische Optimierung auf Basis des OI3-Indexes.

Heizwärmebedarf: 14,0 kWh/m²a (PHPP)
Primärenergiebedarf: 47,0 kWh/m²a (PHPP)
Materialwahl: Holzbau
Zertifizierungen: klima:aktiv

Ausführende Firmen

Baumeister: Tomaselli Gabriel BauGmbH, Nenzing
Zimmerer Arge: Nigsch Blons/Berchtel, Schnifis
Zimmerer Fassade: Heiseler GmbH, Sonntag
Fenster: Hartmann Fensterbau, Nenzing

Preise und Auszeichnungen

6. Vorarlberger Hypo-Bauherrenpreis 2010, Auszeichnung
Staatspreis Architektur & Nachhaltigkeit 2010, Preisträger
Vorarlberger Holzbaupreis 2009, Preisträger

Publikationen

Zuschnitt, Im Kindergarten, proHolz Austria, Wien 2010.
2009 DETAIL 06

Archtour

↗

Architektur und Nachhaltigkeit Staatspreis 2010

Karte

Pläne

Grundriss OG
Grundriss EG
Schnitt
Lageplan
Alle auf dieser Website abgebildeten Fotos und Pläne sind urheberrechtlich geschützt. Die Nutzung ist nur mit ausdrücklicher Zustimmung der Bildautor:innen gestattet.

Presseschau

16. März 2010 Heike Schlauch
zuschnitt

Holz bis in die letzte Ritze

Kindergarten im Gemeindezentrum St. Gerold

Das neue Gemeindezentrum von St. Gerold ist der erste viergeschossige Holzbau in Vorarlberg. Es sitzt oberhalb der Propstei an einem steilen Hang und vereint Gemeindeamt, Dorfladen und einen Kindergarten unter einem Dach. Der Haupteingang liegt an dem kleinen dreieckigen Dorfplatz der Gemeinde, parallel zur Dorfstraße. Auch die Kinder betreten das Haus von hier und steigen dann zwei Stockwerke tiefer. Dort, im untersten Geschoss, haben sie auch den direkten Ausgang zum Garten. Nicht nur für den konstruktiven Holzbau und die Fassade haben cukrowicz nachbaur architekten Weißtanne verwendet, sämtliche Innenoberflächen sind aus dem gemeindeeigenen Holz: der Boden sägerau, die Verschalungen der Wände und Decken geschliffen. „Die Durchgängigkeit der Materialien macht die Kinder ruhiger“, erzählt die Leiterin des eingruppigen Kindergartens. Sie weiß von einigen Kindergärten zu berichten, die derzeit einen Verzicht auf aufwendige Dekorationen erproben und gerade in unruhigen Gruppen Erfolge damit erzielen. Ein durchlaufendes Fensterband mit niederen Fensterbrüstungen holt talseitig das Panorama des Großen Walsertales herein. An der Schmalseite des Gruppenraumes gibt es eine raumhohe Verglasung und den Ausgang zum Spielplatz. Ein umlaufender Fensterrahmen von 8 cm Breite bildet eine sichtbare Schwelle zwischen innen und außen und gibt den auf dem Boden spielenden Kindern ein Gefühl von Sicherheit.

WC und Küche sind direkt vom Gruppenraum aus zugänglich, sodass die Kinder sich selbstständig bewegen können. Sie müssen nicht mehr wie früher fragen, wenn sie auf die Toilette müssen. Auf Initiative der Betreuerinnen sitzt das Büro innerhalb des Gruppenraumes. Durch große Glasscheiben haben sie von hier aus einen Überblick über alle Spielbereiche und können auch mal ans Telefon gehen.

Bei der Wahl des Lieblingsplatzes können sich die Kinder oft gar nicht entscheiden. Da gibt es eine Puppenecke, den Bereich für den Sitzkreis sowie eine Kuschel- und Leseecke, die Kinder und Leiterin mithilfe von verschiebbaren Regalen selbst geschaffen haben. Auch heute erinnern sich die Kinder noch lebhaft an die Bauzeit. Von ihrem alten Kindergarten im denkmalgeschützten Schulhaus gegenüber konnten sie die Baustelle gut beobachten.

Vor allem die vorgefertigten Elemente, der Kran, der diese in die Höhe hob, und die Schnelligkeit, mit der das Haus Stockwerk um Stockwerk nach oben wuchs, haben sie beeindruckt.
